基于FPGA的动态可重配置的IP报文过滤系统

录入：edatop.com 点击：

　　一、前言

　　网际协议(Internet Protocol) 是互联网进行网际互连的基础。随着互联网服务的快速发展，对网络的安全性提出了更高的要求，如何快速有效的过滤网络中的IP数据报文是一个始终需要解决的问题。

　　过滤IP数据报文是为了防止未授权用户访问内部网资源，同时限制网内用户非法使用外部服务。进行过滤之后，局域网内用户只能使用特定的服务(例如e-mail)，网外的用户也只能访问经过授权的网内资源。由于网络带宽的飞速增长，传统的基于软件的查找算法已经不能适应网络速度的飞速发展，迫切需要采用新的硬件过滤方法，方案之一就是采用内容可寻址存储器TCAM(Ternary Content Addressable Memory)。

　　TCAM利用三个数值存储数据‘0’ 、‘1’ 、‘X’(不关心)，每一个表项都包含数值比特串和掩码比特串。TCAM能够在一个硬件时钟周期内完成关键字的精确匹配查找，只需要输入关键字的内容，TCAM就会将此关键字与CAM中所有的表项同时进行匹配比较，最后返回匹配表项在TCAM中所对应的地址，如果存在多个匹配表项则返回地址最低的表项。目前主流的IDS(Intrusion Detection Systems)，例如Snort，可以编写相应规则来完成实时协议分析、内容查找/匹配、对网络上的IP包登录进行测试等功能。我们可以把类似于Snort的规则应用到TCAM中，通过制定符合特定规则的表项，来实现IP数据报的匹配。当数据报在TCAM中能够找到相应的匹配项时，我们即认为它是合法的，否则予以拦截并送入后台作为异常报文处理。

　　为了实现快速查找，设计者必须在PCB板上添加一个独立的TCAM器件，这会增加片间延时，同时减少PCB板上的可用空间，从而降低电路板的系统性能。因此我们采用FPGA来实现TCAM，FPGA芯片采用ALTERA公司的APEX20K1500E。

　　二、用FPGA实现TCAM

　　APEX20KE系列芯片采用嵌入式系统模块(Embedded System Blocks)实现了片内CAM，能够提供比传统CAM器件更高的系统性能，同时支持Ternary CAM。其中，每个ESB能够实现32×32的CAM模块，级联多个ESB可以实现更宽更深的CAM。

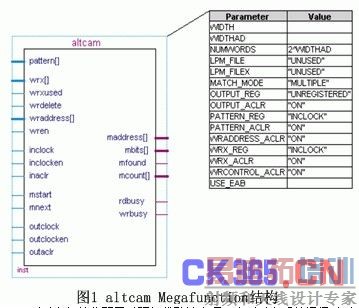

　　ALTERA公司的Megafunction库提供了altcam Megafunction，运用Quartus软件设计工具可以十分方便对TCAM进行读写操作。图1为altcam的结构图。

　　CAM可以在初始化配置时预加载默认表项，也可以在系统运行时对表项进行实时更新。在大多数情况下，写入一个数据表项需要两个时钟周期，当写入“X”(不关心)比特位时，需要三个时钟周期。

　　Altera CAM有三种不同的读模式：单匹配模式、多匹配模式和快速多匹配模式，其中单匹配模式适用于CAM里没有多个匹配项的情况。无论工作在哪种模式下，ESB都会输出匹配数据项的编码地址或未编码地址。当用未编码地址输出时，每条信号线对应CAM模块里的一个表项，当输出信号线为高时，表明对应的表项和输入数据匹配(例如，假如地址为15的表项数据匹配，则mbit[14]输出高电平)。通常情况下，在一个时钟周期内每个ESB最多完成16个表项的比对，因此在多匹配模式下，需要两个时钟周期才能完成CAM模块里所有表项的比对。而快速多匹配模式仅使用每个ESB的一半空间(即16个表项)，因此一个时钟周期就可以输出匹配表项的地址，大大提高了查找速度，但同时也耗费了大量的存储空间，限制了CAM

　　的总容量。图4展示了多匹配模式下的功能仿真波形图。

　　三、制定CAM表项规则

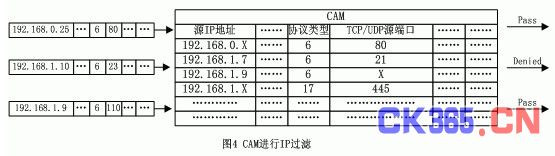

　　考虑到报头里包含了报文的地址和控制信息，我们可以从报头中提取某些域的值作为TCAM的匹配关键字。图5给出了CAM表项的一种配置方案。由于规则的不同，大多数的表项都存储了大量的“X”(不关心)比特位，这是因为：

　　◆ 并不是IP数据报中所有对应域都需要同表项进行匹配。比如要拦截特定主机的IP包时，仅仅匹配源IP地址就足够了。

　　◆ 有时IP地址并不是指定一个特定的主机，而是代表一个网络或者一个包含多台主机的子网，这意味着表项的某些比特位必须是“X”(不关心)。

　　在CAM中能够找到相应的匹配项时，输入数据报可以顺利通过，否则予以拦截并作为非法报文处理。由于只需判断CAM里是否有匹配表项，而不关心具体表项的地址，因此存在多个匹配表项并不会影响比对的结果。在图5中，由于在CAM里找不到匹配表项，源地址为192.168.1.10的主机不能进行Telnet(23)服务。

　　虽然Snort给出了超过1400条配置规则，但通常并不需要同时应用所有的规则。Y. H. Cho提出了一种包含105条规则的IDS[3]，因此大小为128×128的CAM足以满足绝大多数的需要。另外为了有效地进行比对，路由器输入端送来的报文要暂存在SRAM当中，管理这些报文需要对报文进行有效的地址分配，以便对报文进行相应处理。

　　四、动态管理FPGA

　　为便于管理和动态更新，FPGA不仅要肩负对输入报文进行分类、过滤、提取关键字、进行高速查找等工作，还必须制定专门的通信模块负责与主控单元(实际采用MPC860)进行通信。通信模块起到对下进行数据接收，对上进行状态报告的桥梁作用，是主控单元同FPGA进行通信的接口，主要实现以下功能：

　　1、监控系统的硬软复位信号，从而对整个系统进行复位。

　　2、向主控单元发送状态报告。主要由主控单元请求获得，从而能够实时监控系统各模块的工作状态。

　　3、将FPGA系统划分为正常工作模式和测试模式。FPGA存在两种工作模式，一种是正常工作模式，另一种是测试模式;在正常工作模式情况下，系统正常接收网络中的数据报文;测试模式条件下，系统处于测试状态，可以将内部测试信号送出以达到快速调试的目的。

　　4、向主控单元提供错误报告。系统内部对一些关键部分设定监控程序，一旦有问题出现将迅速将错误信息传送给主控单元，从而方便对故障的检测。
