  1 引言

  随着电子技术的迅速发展,以单片机为控制核心的控制器件,已经全面渗透到测试仪器和计量检定的各个方面。同时,频率计作为一种常用工具,在工程技术和无线电测量、计量等领域的应用十分广泛。本文介绍了一种以PIC16F87X系列单片机为控制器的高分辨率频率计的实现方法。

  该方法设计的频率计主要用来测量脉冲频率。它采用LCD图形液晶显示,清晰度高,可视范围广,可外接晶体频率源,具有测量速度快、分辨率高的优点。

  2 设计原理

  PIC16F877A单片机内部集成有捕捉/比较/脉宽调制PWM (CCP)模块。当CCP工作在捕捉(capture)方式时,可捕捉外部输入脉冲的上升沿或下降沿,并产生相应的中断。

  PIC16F877A单片机内部还集成了定时器/计数器模块,在本方案中采用其中的TMR1作为定时器,该定时器的工作原理是通过TMR1“寄存器对”TMR1H:TMR1L从0000H递增到FFFFH,之后再返回0000H时,会产生高位溢出,并且将会设置溢出中断标志位TMR1IF为I,同时引起CPU中断响应。

  在均匀的脉冲序列中,脉冲频率值等于单位时间内发生的脉冲次数。根据这个原理,可以采用PIC16F87X系列单片机(本文以PIC16F877A型单片机为例)内置定时器模块TMR1计时,同时使用CCP模块的捕捉功能,每间隔n(n=1,4,16)个脉冲捕捉一次并产生中断,记录第1个和第(m-1)*n+1个脉冲到来时的定时器计时t1和tm,如图1所示。



  图1脉冲捕捉示意图

  用被捕捉的脉冲次数除以第1次和第(m-1)*n+1次脉冲之间间隔的时间即可得到脉冲频率值。因此,脉冲频率值计算公式为:



  3 被测频率值范围

  在测试过程中,需要特别注意的是,两次CCP中断的时间间隔必须大于1次中断服务的执行时间。否则,如果在中断服务程序执行时又发生CCP中断,就不能正常工作。

  根据上述条件,则有:



  由上式得到:



  式中:

  SCCP — 表示捕捉分频倍数。

  fx — 表示被测频率t

  TCYC —表示系统时钟周期。

  N —表示中断所需最小指令周期数。

  设定:SCCP=16,N=40,TCYC= 4/20MHz = 0.2 us,则: fx<2,000,000Hz

  由此可知,实际频率测量范围在0-2 MHz之间。

若需测量更大频率,可以根据需要在待测频率和CPU的CCP口之间接入相应倍数的分频器,每接入一个1/n倍分频器,可测频率范围可扩大n倍(如图2所示)。如在待测频率和CCP口之间接入三个1/10倍分频器,则可测频率范围为0~2 GHz。

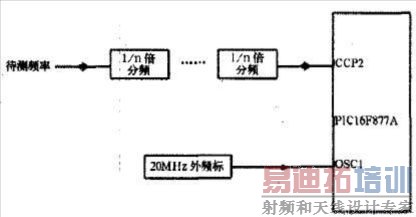

  图2 CPU外接示意图

  4 程序设计

  4.1中断程序

  中断程序流程图如图3所示。

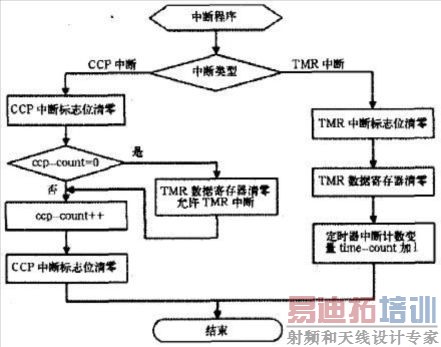

  图3中断子程序流程图

  中断服务子程序如下:

  void interrupt TMR I_CCP2_iNI(void)

  {

  if(TMR1IF==I) //判断是否定时器中断

  {

  TMRIIF=0; //TMR1中断标志位清0

  TMR1ON=0; //关闭TMR1

  TMR1L=0x00; //设置TMR1数据寄存器初始值 0x0bdc

  TMR1H=0x00;

  TMR1ON=1; //开启TMR1

  time_count++; //定时计数器减1

  }

  if(CCP2IF==1) //判断是否CCP2中断

  {

  if(ccp_count==0)

  {

  TMR1IE=1; //允许TMR1中断

  TMR1IF=0; //TMR1中断标志位清0

  T1CON=0x30; //设置1:8分频,关闭TMR1

  TMR1L=0x00; //TMR1数据寄存器清零

  TMR1H=0x00;

  TMR1ON=1; //开启TMR1中断

  }

  CCP2IF=0; //CCP2中断标志位清0

  ccp_count++; //脉冲计数器加1

  }

  }

4.2测试过程程序

  程序流程图如图4所示。

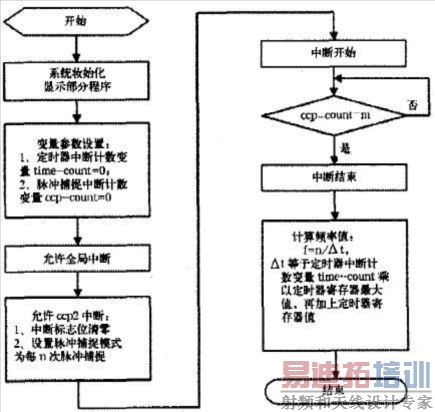

  图4 主程序流程图

  测试过程程序如下:

  unsigned long measure_course(unsigned char

  catch_mode)

  {

  time_count=0; //定时计数器清零

  ccp_count=O //脉冲计数器清零

  GIE=1; //允许全局中断

  PEIE=1; //允许外围中断

  TRISC1=0; //CCP2(RC1)输入

  CCP2IE=1; //允许CCP2中断

  CCP2IF=0; //CCP2中断标志位清0

  CCP2CON=catch_mode; //设置捕捉脉冲模式

  e(); //中断开始

  while(1) //等待定时中断,时间到则退出

  if(ccp_count==2)

  break;

  di(); //中断结束

  TMR1ON=0; //关闭TMR1

  CCP2CON=0x00; //关闭CCP2

  CCP2IE=0; //关闭CCP2中断

  CCP2IF=0; //CCP2中断标志位清0

  TRISC1=0; //CCP2(RC1)输出

  TMR1IE=0; //关闭TMR1中断

  TMR1IF=O; //TMR1中断标志位清0

  PEIE=0; //关闭外围中断

  GIE=0; //关闭全局中断

  ……

  }

  5 性能评价

  传统的频率测量方法有两种:一是测周期求频率,这样对被测频率信号的信噪比要求高,否则就会产生较大的误差;另一种是计算单位时间内所产生脉冲数量,虽然这种方法对信噪比要求不高,但是显示分辨率受到限制,并且会产生±1的误差。

  本方案摒弃了传统的测量方法,采用测量脉冲个数及计算被测脉冲所经历时间的方法,完全避免了传统方法的弊端。

  在本方案中,CPU接外频标(如图2所示),测量误差仅为时基误差,而较好的外频标的误差一般小于±10-9,因而测量结果的有效数字最少可达8位以上,使得低频测量与高频测量的有效位数一致。

  6 结语

  经过测试试验,使用该方法研制的频率计具有测量准确度高、使用方便、

  稳定可靠的优点,可应用于计量测试领域。同时由于使用软件控制,电路结构简单,使用硬件少,使得成本低廉且携带方便,因此也可广泛应用于工农业生产和居民生活中,具有推广价值。
