利用微控制器进行网络通信的网卡配置

　　利用单片机进行网络通信的关键是驱动和配置网络接口卡，而RTL8019是REALTEK公司高集成度的专用以太网接口芯片，支持PnP自动探测，并且内嵌16K SRAM，有全双工的通信接口，可以通过交换机在双绞线上同时发送和接收数据，使带宽从10兆增加到20兆，是用来进行以太网通信的理想芯片。

　　RTL8019AS是针对ISA总线设计的，在PC上用来实现网络的物理层协议，主要包括网卡与网络电缆的物理连接、介质访问控制(如CSMA/CD)、数据帧的拆装、帧的发送与接收、错误校验、数据信号的编/解码(如曼彻斯特码和NRZ码的转换等)、数据的串、并行转换等功能。而要实现这些功能，必须要对网络接口芯片进行正确的配置。

　　而大部分微控制器是8位的，所以用8位单片机和RTL8019AS接口时必须把接口芯片置成8位模式，现用具体代码来详细说明用单片机对RTL8019AS进行配置，从而实现利用微控制器进行网络通信。

　　RTL8019共有四页寄存器组，每页寄存器组有16个寄存器。实际上网络通信也就是对这些寄存器进行设置。其中CR寄存器是控制命令寄存器，地址是00h，其各个位的含义如表1所示，这个寄存器用来选择寄存器页，控制远程DMA操作。

　　PS1，PS0用来指定寄存器的页。在实际配置寄存器时，首先要指定要配置的寄存器属于哪一页(就是进行PS1和PS0的设置)，然后对那一页中的寄存器写入配置信息。

　　要进行网络通信必须对网络控制芯片初始化，初始化比较烦琐，但非常重要，它决定者网络通信的一些重要参数，详细配置过程如下。

　　1.初始化复位寄存器，地址1fh，代码如下。

　　mov NIcIOAddr，#$1F;给出复位寄存器的地址

　　mov w，#0;写入数据0

　　call NICWrite;调写子程序，把数据写入

　　2.选择RTL8019as为用户配置模式，然后对9346CR寄存器进行写使能，再对RTL8019AS的配置寄存器2进行设置，代码如下。

　　clr nicIOAddr;选CR寄存器

　　mov w，#d1h;选第三页，停止传输操作

　　call NICWrite;写入数据

　　mov nicIOAddr，#$01;选9346CR寄存器

　　mov w，#d0h;配置寄存器写使能

　　call NICWrite;写入数据

　　mov nicIOAddr，#05h;选配置寄存器2

　　mov w，#0h;网络连接自动检测使能(10BaseT)

　　call NICWrite;写入数据

　　3.配置当前页寄存器(写时选择第一页07h寄存器，读时选择第二页07h寄存器)。

　　inc nicIOAddr;($07) CURR寄存器指向接收缓冲区的第一页(每页256个字节)

　　mov w，#RXBUF_START;把开始地址写入CUR寄存器中

　　call NICWrite;写入数据

　　4.配置接收缓冲区的大小(在第一页寄存器组中).

　　clr nicIOAddr;选择第一页寄存器

　　mov w，#01h;写入数据1

　　call NICWrite;写入数据

　　inc nicIOAddr;“页开始寄存器”($01， PSTART)设置接收缓冲区的开始页

　　mov w，#RXBUF_START

　　call NICWrite;写入数据

　　inc nicIOAddr;“页终止寄存器”($02， PSTOP)设置接收缓冲区的终止页

　　mov w，#RXBUF_END

　　call NICWrite;写入数据

5.设置边界寄存器

　　inc nicIOAddr;($03)BNRY()用作一个指针，指向数据缓冲区中的最后一页的接收数据

　　mov w，#RXBUF_START

　　call NICWrite;写入数据

　　6.设置中断寄存器(地址在第一页的07h)

　　mov nicIOAddr，#$07;ISR中断寄存器

　　mov w，#$FF

　　call NICWrite;写入数据

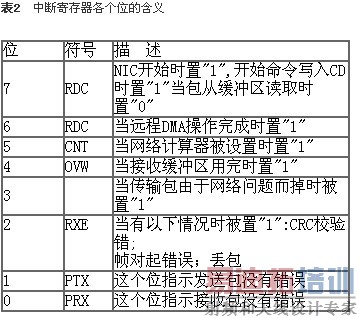

　　中断寄存器各个位的含义如表2所示。

　　8.设置接收配置寄存器(0C，RCR)

　　mov nicIOAddr，#$0C;RCR设置为扔掉错误的接收包;不支持多播地址的包;接收少于64字节的数据包;支持广播地址;物理目的地址必须和在PARO-5的接点地址相匹配;数据在存储器中缓冲;拒绝接收有错误的包。

　　mov w，#%11000110

　　call NICWrite;

　　9.设置发送配置寄存器(0D，TCR)

　　inc nicIOAddr;TCR设置为包要进行地址匹配检查，CRC校验和帧对齐校验;物理目的地址必须和在PARO-5的接点地址相匹配;不支持多播地址的包;发送少于64字节的数据包。

　　mov w，#%11100000

　　call NICWrite

　　10.设置数据配置寄存器(0E，DCR)

　　inc nicIOAddr;数据配置在低8位，每次传送一个字节，而不是一个字

　　mov w，#%10111000

　　call NICWrite;调写子程序，把数据写入

　　11.开始接收数据

　　clr nicIOAddr;选择CR寄存器

　　mov w，#%00000010;Page0，数据设置为开始接收

　　call NICWrite;调写子程序，把数据写入

　　利用单片机对网络控制器进行上述设置后，再结合高层的TCP/IP协议，就可以在以太网上进行数据传输了。

　　利用8位微控制器配置网络控制卡的寄存器较为烦琐，上述过程和代码只是简要的介绍，用户也可针对自己的特殊需要进行一些特殊设置，总之，要以提高数据传输效率为原则。
