电力线载波扩频通信调制模块的设计

　　直接序列扩频通信系统中，接收端与发送端必须实现载波同步、PN码同步，才可以正常工作。同步系统是扩频通信的关键技术。通常扩频通信系统的解调电路很复杂，本系统为了使解调电路简单化，采取基带信号速率与扩频码元周期同步同速的特殊措施，省去了解调电路中复杂的载波恢复电路。

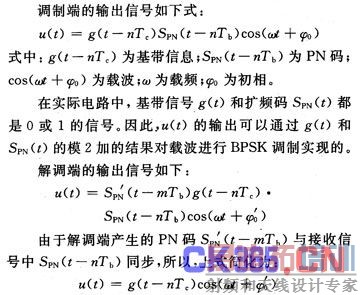

　　1 本扩频系统的调频解调原理

　　本系统的载波，PN码和基带信号的速率来自于同一个时钟源，而且载波频率和PN码频率都是基带信号速率的整数倍，所以系统在解调端获得PN码同步的同时，也获得了载波的同步。

　　2 系统总体设计及参数选择

　　本系统设计其顶层采用图形设计方式，各模块基于Verilog HDL设计。图1为系统模块图。

　　基带数据的码速率为0.806 Kb/s，PN码速率为25 Kb/s，基带信号与PN码相异或输出信号去调制载波产生BPSK信号，载波的中心频率为100 kHz。本系统调制电路各部分的时钟源参数依据系统框图选择，晶振频率是50 MHz，以上各部分的时钟经分频后得到。

　　3 模块设计及实现

　　3.1 分频模块

　　本系统发射的基带数据速率是0.806 Kb/s，PN码的频率是25 kHz，正弦波的频率是100 kHz，所以整个系统所需的时钟为50 MHz，PN码所需的时钟是25 kHz，基带信号所需的时钟是0.806 Kb/s。为了更好地实现同步，后面两者分别经过16×125分频，31×16×125分频得到，分频器通过编程实现。时序仿真如图2所示。

　　3.2 PN码发生器模块

　　采用最大长度线性反馈移位寄存器(m序列)生成扩频码字，其本原多项式如下：

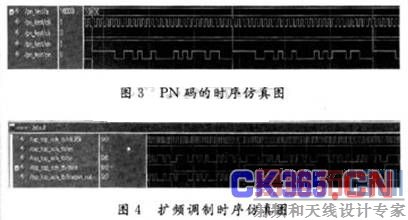

　　PN发生器的时序仿真如图3。产生的25-1位PN码为：

　　[ 1 1 1 1 1 0 0 1 1 0 1 0 0 1 0 0 0 0 1 0 1 0 1 1 1 0 1 1 0 0 0 ]

　　3.3 直接序列扩频模块

　　直接序列扩频的实现比较简单，用PN码与信息序列模二相加(波形相乘)，对基带信息进行扩频调制。本设计采用31位的PN码，需要满足如下关系Tc=31Tb(Tc为基带信号周期;Tb为PN码周期)。扩频调制的时序仿真如图4所示。

3.4 BPSK调制模块

　　本系统数字正弦发生器采用了直接数字频率合成(DDS)技术。DDS由相位累加器、相位加法器、波形存储器(ROM)组成。其中，ROM中存放经过采样、量化处理后的周期连续信号一个周期波形的幅度值。在具体实现中ROM表采用了10位，即1 024个采样点。利用DDS产生100 kHz的载波，对扩频信号进行调制。

　　因此，在本设计中，BPSK的调制通过对扩频模块产生的序列对两路相移为180°的正弦波进行选通来调制，在前面利用DDS产生了两个正弦波的ROM表，通过扩频序列对两张表的数据进行选通，则所输出波形能够实现BPSK调制。

　　在本设计中，扩频信号与BPSK调制信号的对应关系为：“1”对应180°;“0”对应0°。所以，当数据为1时，选择正弦波的初始相位为180°;当数据是0时，选择正弦波的初始相位是0°，这是通过Verilog编程实现的。

　　4 系统联合仿真

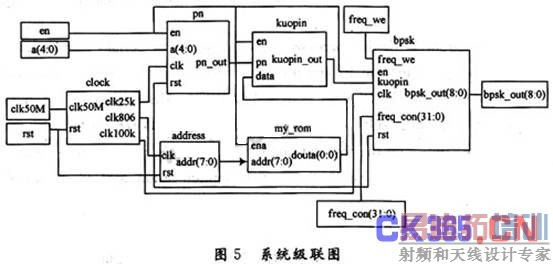

　　对各个子模块设计仿真完之后，把各个模块进行级联仿真调试。顶层模块采用原理图输入法，该方法具有直观清晰的特点。系统级联图如图5所示。

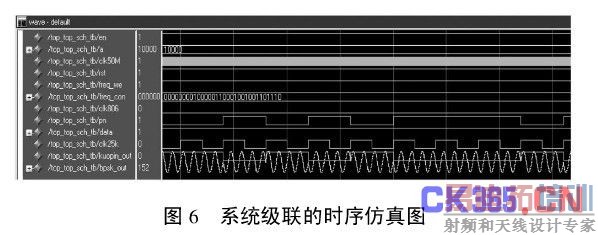

　　系统级联的时序仿真如图6所示。

　　5 结语

　　在FPGA芯片上实现了直接序列扩频发射系统，由于所有模块都集成在一个芯片中，提高了系统的稳定性和可靠性。且由于FPGA是一个完全的硬件构架，其中的电路全部由与非门实现，比用传统的扩频系统处理速度更快，并且系统可以通过编程来修改升级，具有很大的灵活性。最后，因载波频率和PN码频率都是基带信号速率的整数倍，所以，系统在解调端获得PN码同步的同时，载波也获得了同步，这样就大大降低了后端解调器的复杂度，具有实用价值。
