基于TOPSwitch-JX LED恒流驱动器的设计

　　在全球能源短缺、环境污染日益严重的情况下，LED作为新型高效固态光源，具有寿命长、节能、安全、绿色环保、色彩丰富、微型化等显著特点，必将成为照明的主流产品，因此LED横流驱动器的设计便引起广泛关注。

　　1 LED恒流驱动器设计方案

　　1.1 LED恒流驱动器设计理念

　　电路框架结构简单，低成本，PFC值高，芯片功耗小于20mW，恒流精度高。

　　1.2 LED恒流驱动器设计思想

　　1.2.1 LED恒流驱动器系统框架图

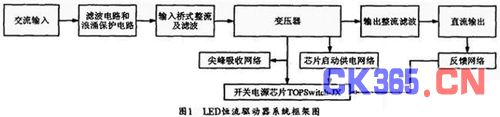

　　LED恒流驱动器的基本组成框架图如图1所示。交流输入通过保护电路和桥式整流滤波后得到脉动直流，脉动直流经MOSFET的通断后变成频率较 高的交流信号，再通过隔离变压器经处理后得到直流信号，此直流信号经过反馈网络后并反馈给开关电源芯片，芯片通过增大或减小占空比(PWM)对电流进行调 节，进而达到恒流的目的。

　　1.3 TOPSwitch-JX引脚

　　漏极D引脚：高压MOSFET的漏极输出端。通过该脚给内部启动电路提供高压直流电流源，内部电流线流信号通过该端取出。

　　控制C引脚：误差放大器和反馈电流输入端。电路通过调节占空比的大小来调节输出状态;内部关闭调节端，自动复位模式通过外部旁路电容来实现该功能。

　　外部电流限制X引脚：外部电流输入调整端。可实现ON/OFF控制与同步功能，如该引脚与S引脚连接则将丧失上述功能。

　　电压控制V引脚：此引脚为欠压过压保护所设计，如该引脚与S引脚连接则将丧失上述功能。

　　频率F引脚：内部工作频率选择端。若连接到S引脚，则芯片工作在132kHz，若连接到C引脚，则芯片工作在66kHz，但绝不能悬空。

　　源极S引脚：内部高压MOSFET源极端。该脚直接与功率地连接，则为一次控制电路基准端。

　　2 LED恒流驱动器设计

　　2.1 LED恒流驱动器设计指标

　　设计指标：①输出功率：20W;②输入电压：90-265 VAC(50Hz);③输出电压：36V;④输出电流：560mA;⑤工作频率：66kHz。

　　2.2 LED恒流驱动器设计及参数计算

　　2.2.1输入输出参数计算

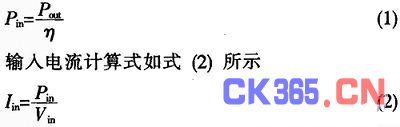

　　根据设计的要求，考虑到电路损耗，功率输出为Pout，输入功率如式(1)所示

　　2.2.2 交流输入EMI滤波设计

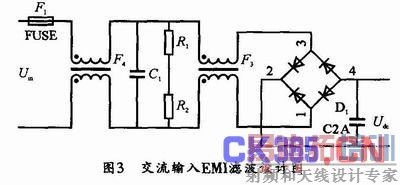

　　如图3所示：交流输入EMI滤波设计图，工频交流经过EMI滤波电路滤除电磁干扰后进行桥式整流，得到脉动直流，C2A为较大容量电解电容，耐压值工程上选取大于1.5Uin，Uin与Udc的关系可用式(3)表示

　　2.2.2 欠压过压保护设计

　　如图4所示为欠压过压保护设计图，电阻R3，R4是设置欠压和过压门限的电阻，其欠压过压门限计算如式(4)所示

　　其阻值可在4～10.2MΩ之间调节，这两个电阻可以把芯片损耗控制在26～10mW之间。

　　2.2.3 钳位保护设计

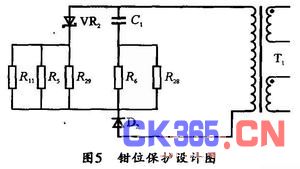

　　如图5所示为钳位保护设计图：钳位电路的作用是吸收MOSFET开关瞬间产生的尖峰电压，当场效应晶体管关断时，由于变压器漏感的作用，漏极上会产生很高的电压尖峰。如果不采取措施，将导致场效应晶体管被击穿，并造成芯片的损坏。

　　2.2.4 反馈部分设计

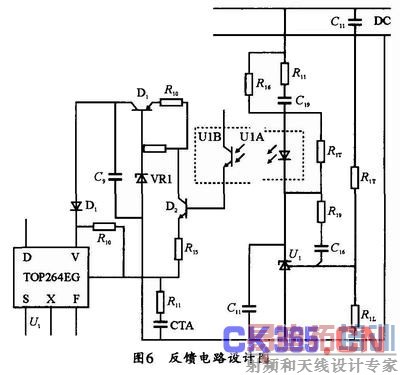

　　如图6所示为反馈电路设计图，R17与R18构成分压电路，使R18的电压为2.5V(U2一般选取TL341精密稳压器)，为U2提供基准电压，确定R17与R18阻值计算公如式(5)所示

　　当输出增大时，R18的电压就会大于2.5V，光耦的电流就会增大，此时电源芯片就会减小占空比，反之，当输出减小时，电源芯片就会增大占空 比，从而达到恒流的目的。C22为滤波电容，C16和R19起补偿作用，U3为线性光耦(可以采用PC817)，R16为限流电阻，Q2的作用是为了减小 二次侧回路的损耗。

　　2.2.5 输出滤波设计

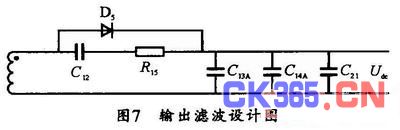

　　如图7所示为输出滤波设计图，D5半波整流，C12，R15，虑除高频毛刺，C13，C14为比较大容量的电解电容，用于平滑滤波，C21用于虑除高频波。

　　3 性能测试及结果分析

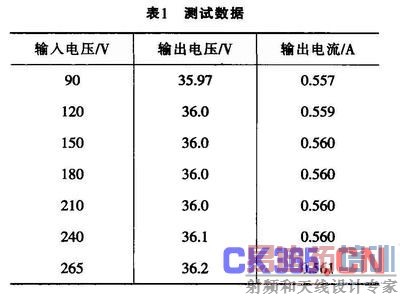

　　如表1所示为测试数据，从以上数据可以得知输出电流的最大波动率为(0.560-0.557)/0.560x1000‰=5‰，电流稳定度较高，输出电压较平稳。

　　4 结束语

　　本文根据LED驱动器性能要求，给出了一种设计方案，提高了芯片效率，简化电路结构，增强热关闭保护的灵敏度。同时电路中含有软启动、欠压保 护、过压保护、热关闭等保护，从而实现了电路高效、安全、高可靠性、精密度高的特性，因而在LED恒流驱动方面具有广泛的应用前景。
