基于眼模型的数字眼底相机设计

　　1　引　言

　　视网膜是一层结构高度复杂的薄膜,是人眼非常重要的组成部分,在眼睛中的地位相当于光学系统中的接收屏幕。对视网膜的血管网络进行观测,可以诊断出相关眼病,甚至可以作为全身许多疾病的早期诊断依据,如冠心病、糖尿病、高血压等。因此,眼底的观测图是临床诊断的重要参考。至今,眼底相机已有多年的发展历史。德国Zeiss公司于1925年研制出世界第一台眼底相机之后,经过各国科学家的努力,目前在世界范围内已有多家厂商生产了多种形式的眼底相机,主要包括:手持式、台式、电视式以及体视相机。而在国内,眼底相机的发展相对落后,多数依赖进口,然后进行数字化改造,且多为台式相机,较为笨重。

　　迄今的眼底相机设计中,只单方面地对外部的摄影系统进行像差校正,没有考虑对被测人眼的影响,成像质量并非十分理想。事实上,作为整个光路一部分的被测人眼,本身就是一个复杂的光学系统,而且因人而异。其像差,特别是色差,会明显降低眼底成像质量[1-2]。所以在以往设计中,无论多么精确地改进摄影系统,最终的成像质量都难以有所突破。

　　如果要求成像达到细胞水平,则必须考虑人眼本身的结构和其像差对成像质量的影响。文献[3]和文献[4]的研究者将自适应光学技术引入到眼底成像中,考虑了人眼的光学结构的影响,获得了细胞级清晰度的眼底成像[3-4]。然而自适应光学系统需要对不同客体进行不同的波像差测量和校正,不仅系统复杂,而且对于白光照明成像存在局限性。

　　本文引入普适的Gullstrand-Le Grand眼模型[5-6],作为对实际人眼的模拟,进行了眼底相机的设计,虽然没有考虑眼睛高阶像差的影响,但是解决了眼睛自身的色差问题,从而适用于白光照明。所设计的小型手持式眼底相机,具有高清晰度和较大调节范围的特点。

　　2　设计原理

　　眼底相机一般由摄影系统、照明系统和观察瞄准系统3部分组成。摄影系统将眼底的细胞成像于CCD的光靶面上;照明系统将充足的光照通过环形光阑引入眼底;观察系统为医生提供了观察患者眼底病灶和对非正常眼进行调焦的平台。照明系统:由于眼底本身不发光,要对其成像就需要外部照明。而人眼角膜对光的反射作用较强,尤其是角膜中心曲率大的区域,会引入较强杂散光,影响成像系统的分辨率。因此,照明系统在满足成像所需光照的同时,还需尽量避免角膜杂散光对成像的不良影响。环形光阑和共轴照明相结合的照明系统应为首选,因为环形光阑可以成功避开角膜中心反射最强的区域,使光从其外环进入,从而减少了杂散光的反射;而共轴照明则可以保证光照的均匀性。

　　摄影系统[7-8]分为两部分:接目物镜和成像物镜。由于照明系统采用共轴式,需要与摄影系统共用一组接目物镜,因此,这组物镜需同时满足两个系统的要求,是整个系统设计的关键。另外,为了对人眼像差进行校正,需要引入眼模型透镜组。

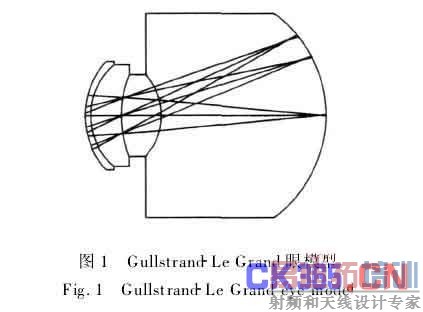

　　目前已有多种眼模型,我们采用的是最常用的Gullstrand-Le Grand眼光学模型,它有4个折射面,包括角膜前表面、角膜后表面、晶状体前表面和晶状体后表面,如图1所示。

　　观察系统:本设计采用CCD实时接收和LCD实时显示的方法,因此,不需要特别的光学系统。

　　3　设计过程

　　3.1　设计要求

　　瞳孔大小:3~7 mm,此为眼瞳在免散瞳状态下的正常调节范围。

　　分辨率:物面100 lp/mm;像面120 lp/mm。尺寸:系统总长<250 mm,此为便携性的要求。

　　视场角:30°。

　　接收器:1.27 cm、2×pixel CCD,其对角线长为8 mm,即像面直径为8 mm。

　　照明:医学常用暗光源,波长为420 ~580 nm。

　　3.2　摄影系统的设计

　　3.2.1　选择初始结构

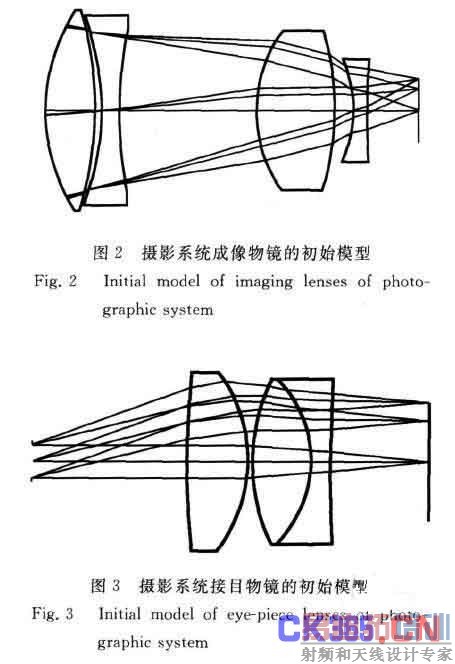

　　由于本系统要求体积小,而摄影系统由两组透镜组成,一个是接目物镜,另一个是成像物镜,其中接目物镜需要与照明系统共用,所以系统不可能很短,因此,对成像物镜的选型就要求焦距短,会聚快,以使得整个系统的总长尽量短。按照使系统尽量简单的原则,将初始模型的选择定在4~5片镜。本设计最终选定了Petzval4片镜透镜组作为成像组的初始模型[9],如图2所示。

　　对于接目物镜,因为它由摄影系统和照明系统共用,因此需要在两个系统的设计过程中综合考虑。在摄影系统中,需要保证成像质量;在照明系统中,又要保证经过中空反射镜后,光能损失不大。可以说,接目物镜的设计是整个眼底相机设计的关键和难点所在。我们选取了一个视场角为30°的3片透镜组作为本系统接目物镜的初始模型,如图3所示。

　　3.2.2　优化过程

　　(1)按照目标系统的结构要求,在ZEMAX软件中将选好的初始模型,即眼模型、接目物镜和成像物镜拼接起来。

　　(2)设定结构参数,对整个系统进行优化,将系统总长控制在250 mm以内;使像面直径接近8 mm。

　　(3)对整个系统的像差进行优化,即消球差、色差、畸变和场曲等,使MTF曲线达到像面分辨率为120 lp/mm。

　　(4)在照明系统完成后,综合考虑修改接目物镜,之后,再对整个系统进行优化。

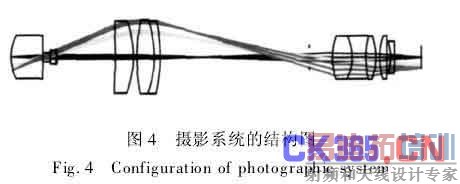

　　在实际优化中,由于Petzval透镜组的第一片和第二片镜曲率刚好互补,因此将之合并为一个双胶合透镜,进一步又把这个双胶合透镜修改为一个三胶合镜头。图4为摄影系统的最终结构示意图。

　　3.2.3　摄影系统的调焦范围

　　以上设计是以正常人眼为前提的,即眼模型不附加屈光度。而实际上,不同人眼的屈光度不同,如近视眼和远视眼。而让患者佩带眼镜检测,会给系统引入像差和杂散光,因此,对摄影系统设计的另一个要求就是对人眼的屈光度有调节能力。对屈光度的调节一般包括以下几种方法:移动整个摄影系统,移动接目物镜,移动成像物镜和CCD,移动CCD。为了调节简便且达到对人眼屈光补偿的较好效果,本设计对后两种方法分别优化,并进行对比。ZEMAX模拟结果显示,只移动CCD的调节方式较好。它使摄影系统可对屈光度的人眼进行清晰成像,CCD的总移动量为3.67 mm,像面直径的变化为-0.06~+0.24 mm。CCD总移动量和像面直径变化范围都较小,所以不会引起系统放大倍率产生较大变动。

　　3.3　照明系统的设计

　　照明系统的设计关键是一个环形光阑和一个合适的45°中空反射镜。中空反射镜在不干扰摄影系统光路的前提下,将环形光阑的照明光反射到接目物镜,成像在人眼的瞳孔上,形成环形照明。

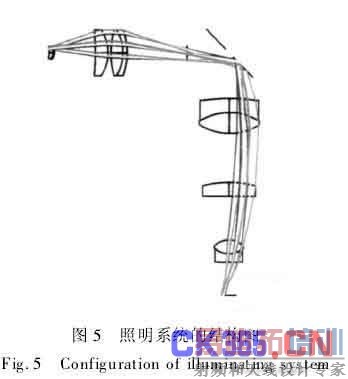

　　由于眼瞳在免散瞳状态下的正常调节为3~7 mm。为了降低测量时对照明环境的要求,本文选择环形照明内径为接近眼瞳最小调节值的4 mm;同时为了保证充足照明,选择略大于眼瞳最大调节值的7.4 mm作为环形照明外径。为了便于设计,由光路可逆原理,本文将人眼瞳孔作为物面,环形光阑作为像面,只对聚光透镜组进行优化,其结果为:中空反射镜内径6 mm,外径20 mm;环形光阑内径5.2 mm,外径11 mm。结构如图5所示。

　　3.4　设计结果

　　摄影系统总长159.3 mm,高27 mm,镜头质量为58.7 g。照明系统水平长度为98.1 mm,垂直高度为176.2 mm。镜头质量为162.1 g。相机的尺寸为200 mm(H)×60 mm(W)×250 mm(D),总质量为1.2 kg,其中包括镜头质量250 g,CCD接收器100 g,LCD显示屏400 g,光源50 g,装配外壳400 g。另外电源及充电设备约重1.5 kg。

　　4　像差质量分析

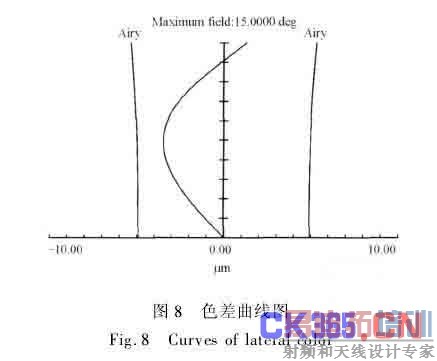

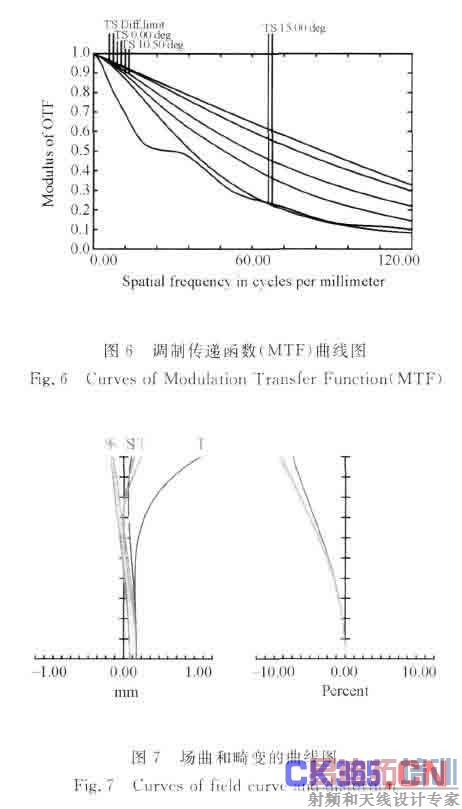

　　眼底相机是用来对视网膜细胞成像的,因此对其像差质量要求较高,再者本文选用了2×106pixel的CCD作为接收器,也就是说要求分辨率>120 lp/mm。由图6的摄影系统MTF曲线示意图可知,满足设计要求。图7为场曲和畸变的曲线图,场曲值最大为0.86 mm,畸变为7.2 %,对比通常的眼底相机,这个畸变值是相当小的。图8为瞳孔直径7 mm时的色差曲线图,全视场均<3.5μm,在艾里斑之内。考虑本光学系统艾里斑半径为5μm,所采用CCD的像元尺寸为3.9μm(H)×3.9μm(V),色差的矫正符合要求。由此可见,此眼底相机的像差质量是令人满意的。

　　5　结　论

　　本文设计的手持式小型免散瞳数字眼底相机,以轻小、简单为宗旨,实现了对眼底的高清晰成像。与以往的设计不同,本文综合考虑了人眼本身的特点,引入Gullstrand-Le Grand眼模型以模拟成像光路中的被测人眼,校正了人眼光学结构对成像的影响,特别是色差的影响,使设计更接近实际情况。而且,本设计所用的透镜均为球面镜,有利于保证加工精度。
