自动售货机IC卡收费模块的设计与应用

录入：edatop.com 点击：

　　1引言

　　近几年，自动售货机在国内迅速普及，逐渐被越来越多的消费者所接受。自动售货机在为消费者带来方便的同时，其分布零散的特点也为经营者在监控、管理、维护等方面带来很大的不便。采用无线网络管理系统将是自动售货机行业应用发展的方向。

　　比较现有的无线数据通信方式，如GSM短信、无线短波电台等，GPRS(Gerneral PACker Radio Service)的性能特点最为符合自动售货机无线网络管理系统的要求。

　　(1)GPRS采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，资源被有效的利用;

　　(2)GPRS永远在线，按流量计费，从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、点多分散、中小流量的数据传输;

　　(3)国内的GPRS网络由中国移动建立维护，覆盖地域广，信号质量好。

　　同时，智能IC卡的应用已十分广泛，采用IC卡收费模式对于经营者和消费者都十分便利。因此研究开发基于GPRS的自动售货机IC卡收费模块具有明显的现实意义和商业价值。

　　本文主要介绍的是一款罐装食品售货机控制

　　器设计开发的支持GPRS的IC卡收费模块的设计及应用实现。

　　2系统组网方式

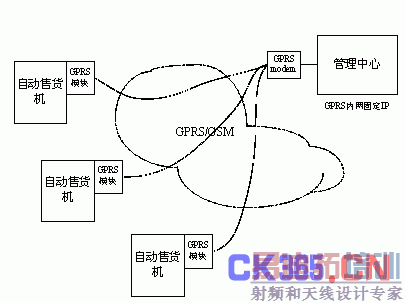

　　从整体角度来看，基于GPRS移动网络的自动售货系统可分为售货机终端、GSM/GPRS网络和管理中心三大块。如图1所示：

　　组网方案：向中国移动申请APN专网业务，分配专用的APN并申请绑定移动内网的固定IP地址。中心用无线MODEM拨号上网，得到其内网固定IP;监控点直接向中心发起连接。中心和监控点都具有移动内网固定IP。

　　此种方案中间环节少，稳定性较强，所有数据都在移动GPRS的APN内网传输，无需经过公网，安全性增强。

　　图1 自动售货机无线网络管理系统结构图

　　3 应用开发方案

　　设计开发的目的是要实现自动售货机刷卡消费并将消费信息、货品库存信息等通过GPRS上传，挂失名单、单价等信息也通过GPRS实时下传至售货机，因此设计中按功能划分了射频卡读写子模块和GPRS通讯子模块。GPRS通讯子模块直接与射频卡读写子模块连接，通过MDB协议整合入自动售货机控制器。见图2：

　　采用这种方案的优点是：射频卡子模块需要与管理中心交换的数据主要是刷卡消费纪录、货品库存、挂失名单、单价等信息，可直接由GPRS通道实现;射频卡子模块通过MDB总线实现整合，只需对其内部的SST89E554RC单片机编程增加相应子功能即可作为GPRS通讯子模块联入MDB总线的桥接器。

　　4 射频卡读写子模块设计

　　4.1 MIFARE卡读写子模块

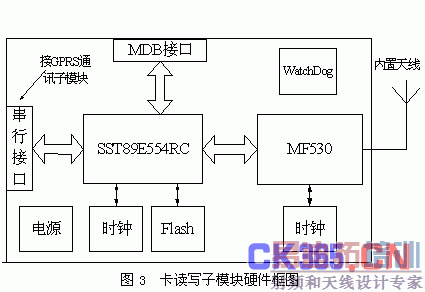

　　此模块核心芯片为MF530读卡芯片和支持在线编程的SST89E554RC单片机。可支持对MIFARE系列非接触式IC的操作。此模块对外的接口为标准RS232/485接口，实现了与售货机MDB总线的通讯接口。硬件框图如图3所示。

　　4.2 MDB(Multi-Drop Bus / Internal CommuNIcation Protocol)简介

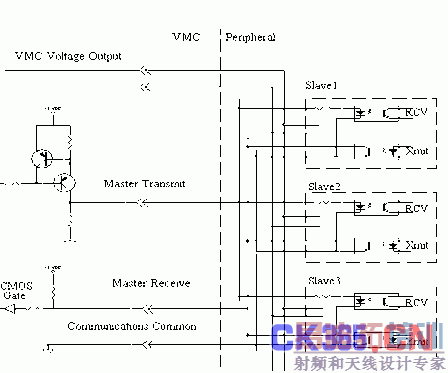

　　MDB接口信号分为电源部分和通讯部分。主机VMC提供的电源为24 VDC或34 VDC 。通讯部分信号有Master Receive、Master Transmit、Communications Common，主从通讯则采用V隔离型电流环通讯方式，通讯格式为：9600 NRZ、1 Start Bit、8 Data Bits、1 Mode Bit、1 Stop Bit。射频卡读写模块的MDB地址为00010xxxB。主要的命令有Reset、 Setup、Poll、 Vend 、Reader Revalue(option)、Expansion等。MDB接口电路如图4所示。

　　图4 MDB接口电路

　　5 GPRS通讯子模块设计

　　5.1 GPRS工作模式

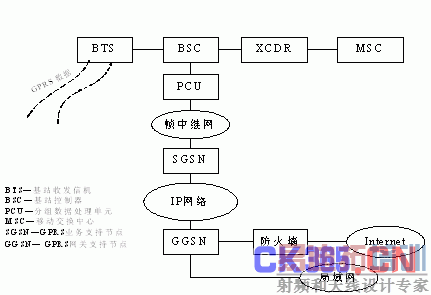

　　GPRS数据分组是从基站发送到SGSN(GPRS业务支持节点)， SGSN与网关支持节点GGSM进行通信。GGSN对分组数据进行相应的处理，再发送到目的网络，如Internet或X.25网络。来自Internet、标识有移动台地址的IP包，由GGSN(GPRS网关支持节点)接收，再转发到SGSN，继而传送到无线终端。图5 简要描述了GPRS网络数据包的的发送与接收路径。

　　图5 GPRS网络数据包的的发送与接收示意

　　5.2 硬件结构

　　如图6所示。设计采用西门子的MC35i工业级GPRS/GSM模块,台湾华邦公司的8位单片机W77E58,外部接口采用标准串口方式。

　　SIEMENS MC35i模块主要由GSM基带处理器、射频天线、FLASH，SRAM、匹配电源和一个40脚的ZIF插座组成。其中GSM基带处理器是核心部件，他的作用相当于一个协议处理器，用来处理外部系统通过串口发送过来的AT指令。射频天线部分主要实现信号的调制与解调，实现外部射频信号与内部基带处理器之间的信号转换。匹配电源为处理器、射频部分和ZIF插座提供所需的电源。ZIF插座是提供给用户的应用接口，可外接SIM卡。

　　MCU选用华邦的八位机W77E58。W77E58是与MCS51系列单片机兼容的、可多次编程的快速微处理器，在其内部集成有32KB的可重复编程的Flash ROM、256字节的片内存储器、IKB用MOVX指令访问的SRAM、可编程看门狗定时器、三个16位定时器、二个增强型的全双工串行口、片内RC振荡器、双16位数据指针等诸多功能。在很多场合，几乎不用扩展外围芯片就能够满足系统要求。W77E58的作用主要有：

　　(1) 通过串口1直接与MC35模块相连接，输入AT指令,完成对MC35模块的初始化和基于GPRS业务的数据收发功能;

　　(2) 串口2扩展MAX232标准串口与射频卡模块进行数据交换;

　　(3) 控制完成TCP/IP协议转换;

　　(4) 自主或根据远程控制指令采取其他操作。

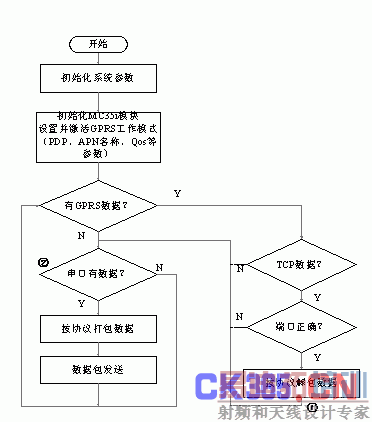

　　5.3 软件设计

　　软件主要采用C语言开发，除完成基本的单片机管理及串口通讯任务外。主要根据相应简化的协议对数据包进行处理。

　　5.3.1 协议简化

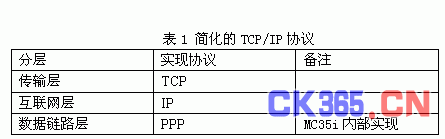

　　根据应用需要，对TCP/IP协议族进行了必要的简化，使之可在有限资源的单片机系统实现。各层的定义符合OSI参考模型规范，如表1所示。
