基于ADF4360-2的1 GHz频率合成器设计

录入：edatop.com 点击：

　　1 ADF4360-2芯片简介

　　ADF4360-2是由美国ADI公司出品的一款高性能锁相频率合成芯片，它集成了一个整数N合成器和一个压控振荡器，可用于无线手持通信设备、检测设备、无线局域网及有线电视设备中。该器件的主要特点如下：

　　◆输出频率范围为1 850～2 170 MHz，并支持二分频输出，选择二分频输出时可输出925～1085 MHz;

　　◆工作电压为3～3.6 V;

　　◆可编程双模预分频器8/9、16/17、32/33;

　　◆可编程输出信号功率控制;

　　◆能够进行模拟与数字锁定检测;

　　◆支持软件和硬件掉电功能。

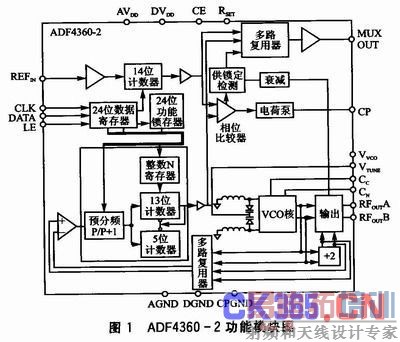

　　ADF4360-2的功能模块图如图1所示。它主要由一个14位可编程参考R计数器、一个24位数据寄存器、一个24位功能锁存器、压控振荡器、相位比较器、锁定检测器、多路复用器以及电荷泵等组成。

　　2 频率合成系统电路设计

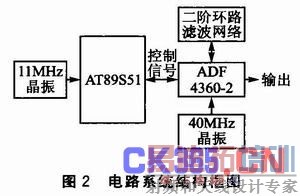

　　通过外部频率源信号和单片机控制信号，14位可编程参考R分频器对外部频率源信号分频后，得到参考频率送至鉴相器。控制信号由时钟信号CLK、数据信号DATA和使能信号LE组成。在CLK的控制下，串行输入24位数据信号，暂时存放在24位数据寄存器中。在接收到使能信号LE后，先前输入的24位数据根据地址位到达对应的锁存器。ADF4360-2的主分频比N由双模预分频器(P/P+1)、可编程5位A计数器及13位B分频器实现，算法为N=B×P+A，输出频率为fVCO=(B×P+A)×fREFIN/R，通过设置A、B、R三个控制字寄存器的控制字来实现对锁相环的控制。该芯片外围只需添加环路滤波器，根据输出频率大小选择合适的参数，即可输出较稳定的频率。电路系统结构框图如图2所示。

　　环路滤波网络具有低通特性，它主要是抑制鉴相器输出电压中的载频分量和高频噪声，降低由VCO控制电压不纯而引起的寄生输出。图2中所示的环路滤波网络可利用ADI公司提供的专用设计与仿真工具软件ADI simPLL进行仿真、设计。

　　3 芯片配置程序设计

　　本电路设计中，ADF4360-2的PFD输入频率为1 MHz，因此参考时钟分频R=40。由公式fVCO=(B×P+A)×fREFIN/R，可计算出N为11 250，双模预频器设置为P/(P+1)=32/33，计数器A设置为8，计数器B设置为32。根据ADF4360-2芯片资料，3个控制寄存器初始化设置为R寄存器00000A1H，C寄存器8FF12CH，N寄存器803E42H，配置值如表1所列。
