基于FPGA的交通灯系统控制设计

　　目前交通灯广泛应用于道路交通建设中。本文设计一个十字路口交通灯控制电路，要求东西、南北两条干道的红、绿、黄交通灯按要求循环变化，并以倒计时方式指示干道通行或禁止的维持时间。在QuartusⅡ软件环境中设计、仿真，并在FPGA实验板上实现所设计电路的功能。

　　1 系统概述

　　1.1 设计思想

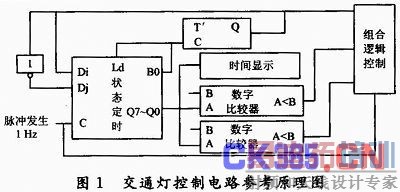

　　基于FPGA的交通灯系统控制设计包括4大模块，分别为脉冲发生、状态定时、交通灯闪烁的控制、闪烁时间的控制，基本原理如图1所示。

　　1.2 总体工作情况

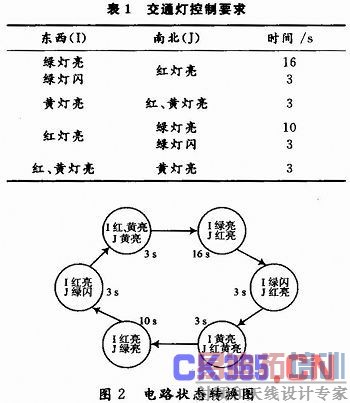

　　交通灯控制要求如表1所示。

　　该设计的交通灯控制分为6个状态。由于各状态持续时间不同，所以电路的核心控制部分是状态机和定时器，状态机在定时器触发下周期性循环，状态码控制6个灯以一定的规律变化。变化情况如图2所示。

　　系统脉冲由FPGA开发板晶振经过分频电路实现。状态定时由74190可逆十进制计数器和T’触发器实现，只要置数合理，翻转信号到位，就可以使电路在东西(I)、南北(J)两个控制状态间翻转。红、黄、绿灯的闪烁由7485数字比较器和组合逻辑控制，其中7485数字比较器用于比较计数器当前持续状态和所需要的状态全部时间，并做出相应的变化。组合逻辑控制由AHDL文件编写真值表实现。时间显示由AHDL文件编写真值表实现，输入正确的逻辑，七段译码电路即能得到正确的时间显示。

　　1.3 各功能的组成

　　整个电路可以分为4大部分，包括脉冲发生、状态定时、时间显示和数字比较一组合逻辑控制。

　　1.3.1 脉冲发生

　　脉冲发生器为整个系统提供驱动，将输入端分配给FPGA实验板的PIN55引脚，则会由实验板上产生频率为10 MHz的输入脉冲，用7片7490，每一级都构成10分频电路，使频率从10 MHz降低为1Hz。

　　1.3.2 状态定时

　　状态定时可由预置BCD码初值的74190级联实现，构成减计数器。级联原则是：低位计数器从全0状态变为最大码值状态时可使高位计数器减1。级联方式分为异步和同步两种，本文采取的是异步级联方式，即低位计数器溢出信号控制高位计数器的记数脉冲输入端。可根据计数器的时钟触发方式，在低位计数器状态码从全“0”变为最大码值的瞬间，为高位计数器提供有效的计数脉冲边沿。具体做法是将低片位的溢出信号RCON端口接到高片位的计数脉冲CLK，实现两位BCD码的置数、翻转和借位，使系统表示的数字能在22～16之间循环。

　　74190功能说明：

　　(1)GN为计数器使能控制端，低电平有效。当GN为高电平时，禁止计数。

　　(2)DNUP为计数方式控制，接高电平为减计数，接低电平为加计数。

　　(3)LDN为异步预置数控制。当LDN为低电平时，计数器状态QD，QC，QB，QA分别等于D，C，B，A。

　　(4)计数器位序由高至低顺序为QD，QC，QB，QA。QD为最高位MSB，QA为最低位LSB。

　　(5)计数脉冲CLK上升沿有效。

　　(6)当计数器输出QDQCQBQA为十进制加计数的最大状态码“1001”或为减计数的最小状态码全“0”时，极值状态码指示MAX/MIN输出为高电平。

　　(7)当极值状态码指示MAX/MIN为高电平且CLK为低电平时，溢出信号RCON为低电平，即RCON与计数脉冲同步。

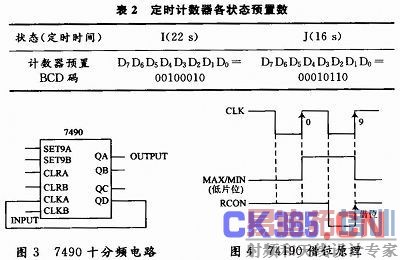

　　系统记数脉冲为1 Hz时，如表2所示，当I状态(东西控制状态)的定时时间为22 s，计数器应该先预置22的BCD码;同理，J状态(南北控制状态)之前应该预置16的BCD码。

　　状态计时电路由两片74190级联而成，构成22和16自翻转的电路。其要解决的核心问题包括置数，翻转和借位。根据74190芯片的特点，可分析其实现原理如图4所示，通过溢出信号RCON的上升沿实现借位，使得数字能够从20到19，个位向十位借位，顺利过渡。

　　置数和翻转之间有先后关系，即须先置数后翻转。如表3所示，分析两个BCD码各位特点，可知两者D7D6D3D0位均为1，D1位均为0，而D5D4D2位不同，如图5，D5D4D2位由状态电平S来控制，当为I状态时，计数器的预置的数为D5=0，D4=D2=1，而为J状态时，计数器的预置的数为D5=1，D4=D2=0，根据74190的功能，将2片74190的MAX/MIN引出，通过与非门，分别连在高位和低位的LDN置数端，通过分析可知，当计数器从01减到00时候，高低位的MAX/MIN均为高电平，经过与非门以后为低电平，74190被置数，其置数值由状态S来决定，S是由LDN端信号经

　　过一个T’触发器决定的，即LDN信号每置数一次，S翻转1次，从而区分16和22状态。按这个结构，可分别置数16和22，使其实现自翻转。

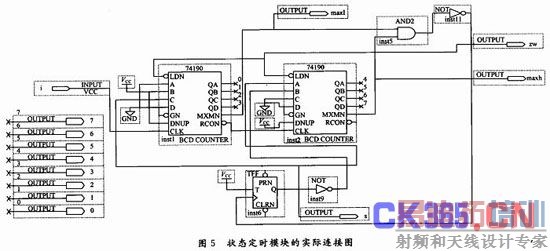

　　图5为状态定时模块的实际连接图。

　　1.3.3 时间显示

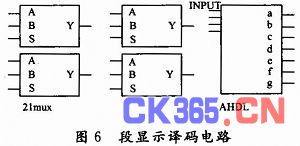

　　时间显示要用到7段显示译码电路，由于是两位BCD码，故用二选一数据选择器。选择端S接一个频率很高的方波(如1 kHz);数据比较器的输出和1 Hz脉冲作为AHDL模块的输入，即可正确显示时间。

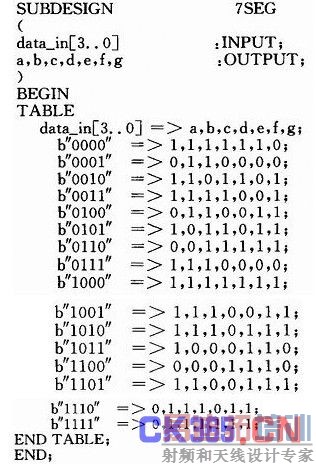

　　为正确显示时间，用AHDL文件自编译码真值表如下：

　　1.3.4 数字比较一组合逻辑控制

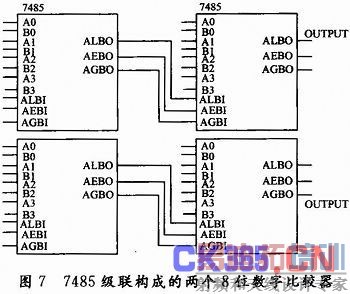

　　该模块将状态定时模块输出的时间与时间节点进行比较，从而确定电路处于22 s或者16 s的具体的某个状态。由表1可知，东西(I)或南北(J)的控制状态都有3个阶段的控制逻辑，分别对应3个时间段：1～3 s，4～6 s和大于6 s，因此，采用数字比较器进行比较，确定定时值小于4 s或大于6 s，方法如图7所示，采用4片7485数字比较器，两两级联，其中一个由状态定时模块的输出与4即二进制0100比较;另一个由状态定时模块的输出与6即二进制0110比较。

　　编写组合逻辑真值表，将状态信号S，两个数字比较器的输出Y1，Y2和1 Hz脉冲作为输入，各个灯的状态作为输出。从而根据逻辑关系得出对应时间电路的状态，控制红、黄、绿灯处于不同的状态。S判断电路处于22 s状态还是16 s状态，Y1，Y2区分东西、南北六个阶段状态，1 Hz脉冲实现绿灯闪烁。

　　2 电路的组构与调试

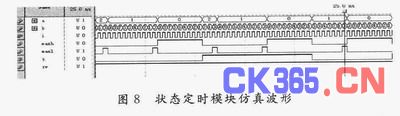

　　来用QuartusⅡ软件设计各个模块，并进行仿真。确认结果后，下载至FPGA实验板中，进行相应的硬件调试，调试结果与仿真结果相一致。图8为仿真波形，系统上电需要调整的过程，因此电路正常工作前重复了22s的状态。
