可复用SPI模块IP核的设计与验证
引 言
随着集成电路设计技术和深亚微米制造技术的飞速发展,集成电路的规模越来越大,出现了片上系统SoC(System on Chip,又称之为系统级芯片)。由于其在速度、功耗和成本方面的优势,发展势头迅猛。SoC芯片是一个复杂的系统,为了在规定时间完成设计,并提高设计的可靠性,只有依赖基于IP复用的SoC设计方法。如何为SoC设计提供可复用的IP核,成为SoC设计的基础和难点。
东南大学ASIC系统工程技术研究中心针对AMBA(Advanced Microcontroller Bus Architecutre,先进微控制器)总线规范开发了一款代号为Garfield的嵌入式微处理器。此微处理器除采用ARM公司ARM7TDMI内核的硬IP外,其余模块采用了自己开发的软IP。本文以串行外设接口SPI为例,介绍基于复用的IP设计与验证的一些经验。此SPI模块基于AMBA的APB(Advanced Peripheral Bus,先进外设总线)规范,可以不作修改地应用在任何符合AMBA总线规范的微处理器设计中。
Garfield的总体架构及SPI模块在系统中所处的位置如图1所示。
1 可复用IP核的SoC设计方法
系统级芯片设计中,IP特指经过验证的各种超级宏单元模块电路。VSIA(虚拟器件接口联盟)根据设计层次,将IP划分为三个层次:硬IP、软IP和介于两者之间的固IP。硬IP性能最优但适应性较差,软IP灵活性大、可移植性好。IP核必须具有以下特征[2]:①可读性;②设计的衍展性和工艺适应性;③可测性;④端口定义标准化;⑤版权保护。
代码编写规则和可综合的书写规范是实现IP核的基础,可保证IP软核在任何EDA工具下编译和综合的正确性。为SoC集成时消除综合产生的风险,我们制定了Verilog代码的书写规范,并要求有详细的注释,易于他人理解和修改。可复用IP设计流程如图2所示[3]。
为了容易地将IP集成到芯片中,需要标准化的接口或片上总线,VSIA在这方面作了一定的工作。另外,设计中要尽量将IP核接口部分与功能部分分开,单独作为一模块进行设计,当需要集成到其它互连协议中时,只需修改接口部分。为尽可能地提供灵活性,允许综合时设置多个参数。
在最终面向用户的产品发布中,用户手册是非常重要的部分。这部分文档将被用于IP核的选择、集成和验证,是一种非常专业化的文档。它主要包括模块系统结构、功能框图、输入/输出口、时序图、调用方式、设计流程、测试指导、推荐使用的软件编译器和驱动程序、系统验证指导、调试指导和该IP核版本历史等。在可重用IP核产品发布中,还应包含该IP核的多种仿真模型,以便用户在进行评估、设计和系统测试时使用。IP核的仿真模型一般可分为3个层次:①行为级模型,能够仿真该IP核的全部功能,包括在算法级和指令集上的功能;②硬件级模型,能够精确提供该IP核的功能和时序的仿真;③门级模型,提供硬核的带有时序反标注信息的仿真模型。
在实践中,我们摸索出一套基于CVS(协作版本管理系统)的版本管理和设计、验证人员协同工作的制度流程,对RTL代码作了尽可能全面的仿真,提供完备的测试矢量,保证了最终IP核的质量,并按要求建立了标准、规范的文档。
2 SPI模块IP核的设计
串行外围设备接口SPI(Serial Peripheral Interface)总线技术是Motorola公司推出的多种微处理器、微控制器以及外设间的一种全双工、同步、串行数据接口标准[4]。SPI总线是一种三线总线,因其硬件功能很强,所以,与SPI有关的软件就相当简单,使CPU有更多的时间处理其它事务。
2.1 SPI模块的接口信号及时序要求
(1)内部总线接口
AMBA规范是由ARM公司制定的片上总线规范,为SoC的设计提供了以下优点:较好的可移植和可复用设计、低功耗设计、高性能和结构可移植的系统设计以及较好的可测性设计[5]。SPI是APB总线上的Slave模块。APB总线时序比较简单,有兴趣的读者可以查阅ARM公司的《AMBA Specification》(Rev 2.0)。因为此SPI模块支持3种DMA操作,所以除标准APB信号线外,还有3根与DMA模块连接的请求信号线。
(2)SPI总线接口及时序
SPI总线包括1根串行同步时钟信号线以及2根数据线。

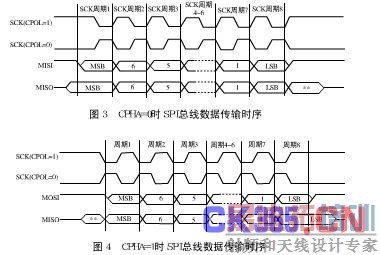

SPI模块为了和外设进行数据交换,根据外设工作要求,其输出串行同步时钟极性和相位可以进行配置,时钟极性(CPOL)对传输协议没有重大的影响。如果CPOL=0,串行同步时钟的空闲状态为低电平;如果CPOL=1,串行同步时钟的空闲状态为高电平。时钟相位(CPHA)能够配置用于选择两种不同的传输协议之一进行数据传输。如果CPHA=0,在串行同步时钟的第一个跳变沿(上升或下降)数据被采样;如果CPHA=1,在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。SPI主模块和与之通信的外设间时钟相位和极性应该一致。SPI接口时序如图3、图4所示[4]。
2.2 SPI模块功能设计
根据功能定义及SPI的工作原理,将整个IP分为8个子模块:APB接口模块、时钟分频模块、发送数据FIFO模块、接收数据FIFO模块、状态机模块、发送数据逻辑模块、接收数据逻辑模块以及中断形成模块。
深入分析SPI的四种传输协议可以发现,根据一种协议,只要对串行同步时钟进行转换,就能得到其余的三种协议。为了简化设计规定,如果要连续传输多个数据,在两个数据传输之间插入一个串行时钟的空闲等待,这样状态机只需两种状态(空闲和工作)就能正常工作。相比其它设计,在基本不降低性能的前提下,思路比较精炼、清晰。
此SPI模块有两种工作方式:查询方式和DMA方式。查询方式通过处理器核监视SPI的状态寄存器来获知其所处的状态,从而决定下一步动作。DMA方式由DMA模块控制数据在内存和SPI间的交换,而不需要处理器核的参与,有效提高了总线利用率。
3 EDA软件仿真与FPGA验证
为了保证设计的鲁棒性,运用多种方法对此IP的功能进行了全面的仿真和验证。
首先进行EDA软件仿真验证。这种仿真包括RTL级和门级仿真验证。RTL级仿真只是将代码文件调入硬件描述语言的仿真软件进行功能仿真,检查逻辑功能是否正确。门级仿真包括布局布线前和布局布线后仿真。布局布线后仿真,可以获得比较精确的时延参数,能够比较真实地反映芯片制造完成后,模块在实际工作中的行为与性能,所以通过了此类仿真就认为模块设计成功,可以进行流片。将RTL级代码转换成门级网表,使用的是Synopsys公司的综合工具DC(Design Compiler)以及台湾集成电路制造公司(TSMC)的0.25μm标准单元库。
在传统的设计流程中进行功能验证,首先需要通过写测试矢量的方式给需要进行功能测试的模块加激励,然后通过观察模块的输出结果,判断模块的功能是否正确。但是在写测试矢量时,测试工程师是在自己对模块功能理解的基础上进行的。这样就存在一个问题,测试矢量对模块的激励有可能是不完备的,还有可能是错误的。由此有可能模块的功能是错误的,但测试矢量的激励并没有使错误体现出来;也有可能模块的功能是正确的,误报错误使验证过程变得非常低效[5]。为避免以上问题,在模块的功能验证中,采用系统级验证环境。该环境由IP 总线、驱动器、监视器、外部模块和协调它们工作的脚本组成。组成系统的各模块可以按需要加入环境。每次验证过程就是相应的激励作用于环境的过程。验证结果由环境产生、检验和输出。该验证环境在SOLARIS5.8操作系统下,仿真器采用Synopsys公司的VCS,支持C/C++、Verilog和VHDL协同仿真,可以直接将SPI模块挂在验证环境中,通过Verilog的$readmemh任务读入软件激励进行验证。

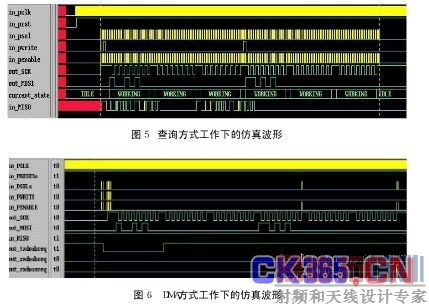

在系统时钟为66MHz,CPOL=1、CPHA=0下收发6字节数据的仿真结果如图5、6所示。

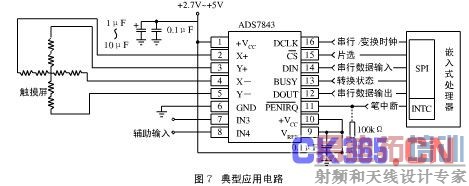

SPI模块的典型应用是:通过与带SPI接口的触摸屏控制芯片连接,提供对触摸屏的支持。针对此目标,将SPI模块及其它必要模块加载到FPGA中进行硬件、软件联合调试,对实际电路进行验证。我们选用了最常见的四线式电阻式触摸屏,而触摸屏控制芯片采用ADS7843。ADS7843是一个内置12位模数转换、低导通电阻模拟开关的串行接口芯片,支持8和12位的A/D转换精度。为了完成一次电极电压切换和A/D转换,微处理器需要先通过SPI接口往ADS7843发送控制字,转换完成后再通过SPI接口读出电压转换值。标准的一次转换需要24个时钟周期[6]。典型的应用电路如图7所示。
SPI的FPGA验证平台包括ARM公司提供的Intergrator/LM-EP20K1000E和Intergrator/CM7TDMI开发验证板以及Garfield II验证电路板(自行设计)。其中Intergrator/CM7TDMI上的ARM7TDMI微处理器内核作为整个开发系统的CPU。通过ARM Multi-ICE,将验证必需的包括SPI在内的所有模块由JTAG口加载到Intergrator/LM-EP20K1000E板上Altera APEX20KE系列的EP20K1000EFC672中。外围电路由Garfield II验证电路板(包含ADS7843)以及触摸屏组成。在FPGA上通过软硬件协同验证,通过逻辑分析仪观测SPI总线信号,也证明此SPI模块性能良好。
另外,通过台湾集成电路制造公司(TSMC),采用其0.25μm标准单元库对该设计多次进行流水验证,获得的实际IP电路在样机中工作十分稳定。至此,IP的设计十分成功。当设计相似架构的SoC芯片时,可根据需要配置相应参数后直接进行复用。
结 语
建立经过充分验证的功能正确、性能良好的可复用IP模块库,是快速进行SoC设计的基础和要求。设计可复用的IP,需要遵守一定的设计方法:完整、清晰的文档;良好的代码风格;详细的注释;精心设计的校验环境;极高代码覆盖率的测试向量等。本文以SPI模块IP为例,按照规范的流程和要求,进行了初步的尝试,得到了较好的结果。
