LRE技术在数据通信组网中的应用

LRE技术简介
长距离以太网(LRE)是Analogix自主创新的一项以太网革新技术。该技术在保证传输速率的前提下，将传统以太网的最大传输距离由标准的100米提高到1000米(10M)或者300米(100M)。ANX58xx系列芯片是Analogix推出的长距离以太网PHY或者Converter，芯片全面兼容IEEE802.3以太网标准，可以作为常规的10Base-T，100Base-TX和100Base-FX的以太网PHY使用；同时，芯片在完全兼容IEEE802.3标准自协商协议的基础上，扩充了长距离模式，使以太网的传输距离突破了1000米，传输介质可适用于5类线、3类线、市话音频电缆等。LRE芯片与普通PHY相比，具有传输距离长，抗干扰能力强等明显的优点，具有更广泛的应用。本文将重点描述LRE技术在数据通信领域的各种应用。

LRE技术在“最后一公里”接入中的应用

宽带用户的迅猛发展，主要得益于以太网技术的广泛应用和网络设备成本的不断降低，以太网交换设备的应用已不仅仅局限在“局域网”，在“城域网”领域也得到规模应用。目前以太网已经成为企事业用户的主导接入方式，全球企事业用户的80％以上都采用以太网接入技术。在“最后一公里”接入技术中，以太网技术通常应用在居民小区、高档住宅楼和商业大厦，采用FTTx+LAN的接入方式，即将光纤建设到小区或大楼，再通过快速以太网连接到用户。用户侧的接入设备(如以太网交换机，宽窄带综合接入设备等)一般位于小区或商业大楼内，向用户提供业务接口，实现宽带的接入。

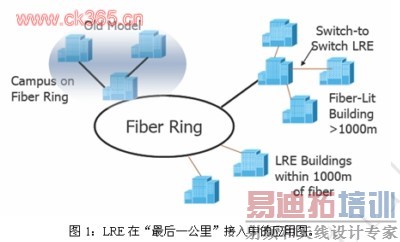

在小区内或者商业区内，如何将光纤接入点与住宅和楼宇连接起来，是网络提供商非常关注的部分，因为这个区域的网络布局，布线拓扑结构，设备选型直接影响到整个网络运行的性能和成本以及项目的布线施工等。通常这个区域在网络规划时是以接入点为中心，尽量将网络连接的距离设计到100米内，以减少网络中光纤互连的数量。重要原因是：传统的铜线以太网标准传输有一个最大距离限制100米。LRE技术可以大大延长这个距离，最大程度上取代小区或者商业区内之间互连的光纤，从而在大大降低了网络系统的投资和施工周期，为网络提供商提供性价比很高的组网方案。图1主要说明了LRE在“最后一公里”接入中的应用。

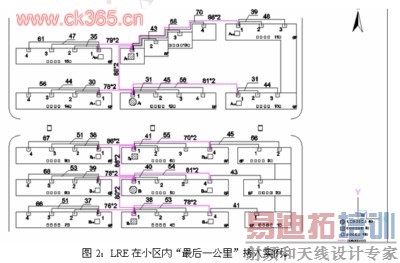

据统计，95％的小区住宅楼之间或楼宇之间的网络互连距离在200米内，98％的楼道之间或楼宇单元之间的网络互连距离在100米之内。也就是说95％的小区住宅之间或楼宇之间的光纤可以由5类铜线替代。图2是某小区接入的网络拓扑图实例。图中的连线和数字表示的是小区内住宅楼之间以及楼道之间的连接方式以及距离。红线代表超过100米的5类线缆布线部分，采用4对5类双绞线，白线代表100米内的5类线缆布线部分，采用25对5类双绞线。综合节约的设备成本，布线施工成本，整个项目节省总费用的30％以上。

LRE技术在楼宇宽带接入中的应用

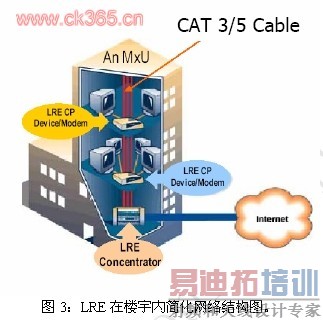

通常在商业楼宇中，以太网接入是首选方式。对于比较高的楼宇，网络连接距离超过100米时，则必须使用Switch/Repeater等设备延长。LRE可以应用于类似布线的楼宇内，以减少多级Repeat，简化网络结构，减少故障点，降低成本，同时大大提高网络的可靠性(图3)。

LER技术在综合接入中的应用

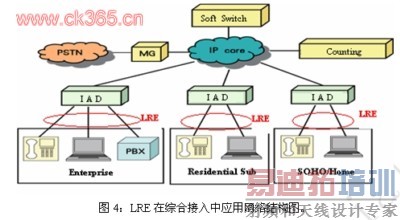

IAD(Integrated Access Device，综合接入设备)在软交换体系中位于接入层，其主要功能是将各种网络终端统一接入，能同时提供话音、数据、多媒体等多种业务的综合接入功能。网络终端与IAD接口业务中，通常支持POTS，ISDN，DDN等窄带业务和ADSL，VDSL，SHDSL，以太网等宽带业务。其中宽带业务中以太网接入虽然拥有接口通用，高宽带等众多优点，但由于铜线传输距离的约束，这种方式没有像xDSL等接入方式那样广泛地使用。LRE技术的采用，可以大大延长以太网的传输距离，简化网络结构，拓广IAD接入的范围。LRE技术可以极大地简化综合接入的布线，可以将PSTN等窄带业务与以太网宽带业务捆绑在一起，只通过一根5类线，完成范围在1000米范围内的语音和10M带宽的综合接入。图4是LRE在综合接入应用网络示意图。
