手机电路板自动测试系统Auto-testing System for Mobile PCB
录入：edatop.com 点击：
应用领域：电信
挑战：在较短时间内开发一个手机电路板测试系统，实现对手机电路板上各点电压信号的实时采集、分析处理，同时实现检测数据的记录和统计，达到快速准确判断电路板是否合格的目的。
应用方案：使用National Instruments公司的数据采集卡和LabVIEW来开发一个满足工业生产需要的手机电路板自动测试系统。
使用的产品： LabVIEW7.1；PCI-6220
介绍
在手机电路板生产现场，对电路板的检测是至为关键的一道工序。当产品出现合格率低下时，必须及时对生产线作相应的调整，检查故障，保证产品的质量。如果用人工的方式检验电路板的质量就需要多台测试仪器，配备多名测试人员，人工记录测试数据和统计结果，导致检测速度无法满足较大规模生产的需求。因此，快速、有效、准确地判断产品的合格与否并实时记录、显示数据成为检验手机电路板的一种需要。
一、 系统测试原理
1. 测试系统的功能
将生产好后的两块面板放入手机电路板测试机箱的卡槽中，只有当检测到5V触发信号后，表明测试箱已上电，系统才开始对面板进行检测。每块面板各有四个点的电压待测
量，通过软件实现将电压值转换为流明值。每块面板的4个流明值有一个不在正常工作范围内，判断该面板不合格；只有面板的4个流明值都在正常工作范围内，则判断该面板合格。
二、 系统方案

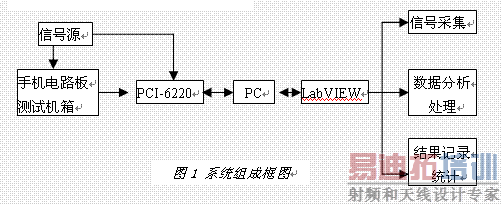

整个系统包括硬件和软件两个部分组成，系统的组成框图如图1所示。硬件由NI公司提供的PCI-6220 M系列多功能数据采集卡以及由富士康公司自行研制的手机电路板测试机箱组成。软件是在LabVIEW7.1平台上进行编写完成的，实现手机电路板的测试功能，并以曲线形式实时现实。
1. 数据采集卡
系统采用NI公司的PCI-6220 M系列多功能数据采集卡，该卡具有32个模拟输入通道，一个数字触发通道，AD/DA分辨率为16位，采样率为250k Samples/s。其性能完全满足测试系统的需求。
2. 系统软件设计

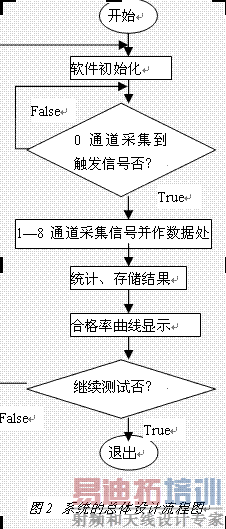

系统的总体设计流程图如图2 所示，主要包括信号采集、数据处理分析、数据存储统计三个部分组
成。同时要求整个系统处于长时间连续运行状态，实时显示测试数据，记录和统计数据结果。而且每次测试两块电路板，保证测试的高效率。
手机电路板自动测试系统

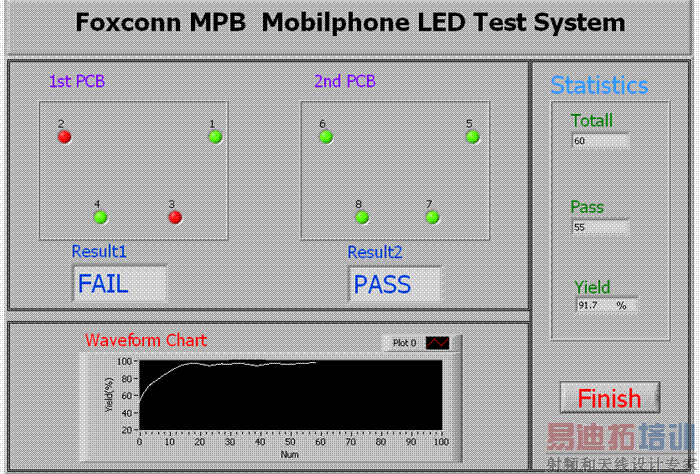

手机电路板测试系统界面如图3所示，显示测试结果包括：指示灯显示，数据显示和实时波形显示。在前面板上用户可以实时查看相应的测试统计结果，用不同颜色的指示灯显示电路板上各点电压是否合格，用合格率曲线显示当前测试的状况，根据以上测试结果，用户可以对生产线作相应及时的调整，达到提高产品质量和测试效率的目标。
三、结束语 应用NI 公司的数据采集卡和LabVIEW7.1开发平台，组建了手机电路板自动测试系统，软硬件开发调试周期为3周。该系统实现了快速准确判断电路板的质量，测试结果直观、明了，同时提高了测试的效率，降低了人工测试带来的误差。可见，基于虚拟仪器技术的自动测试系统的开发具有开发周期短，测试效率高等其他测试系统无法比拟的优势，也将具有更广阔的应用前景。 |
