基于MPXM2010的压力测控系统及其精度改进

　　引言

　　Freescale公司生产的MPXM2010器件是一种硅压阻式压力传感器。MPXM20lO精度很高，输出电压与输人的压力具有良好的线性关系。这种传感器是一块单片集成电路，集成有压力应变仪及膜阻网络，并带有激光式微调模块进行温度补偿和偏移佼正微控制器68HC908QT4则是一款低端的8位微控制器，有4路8位的A／D转换通道和16位的PWM模块，可以用于A／D和D／A转换。

　　将两种芯片结合到一起可组成一套实用的低成本压力测控系统。美中不足的是它的精度低了一些，如果将A／D位数提高则会使成本大大增加。通过硬件搭配和软件上的编程可以弥补这一缺点，即不增加硬件开销而且可以提高产品性能。

　　1压力传感器模块设计

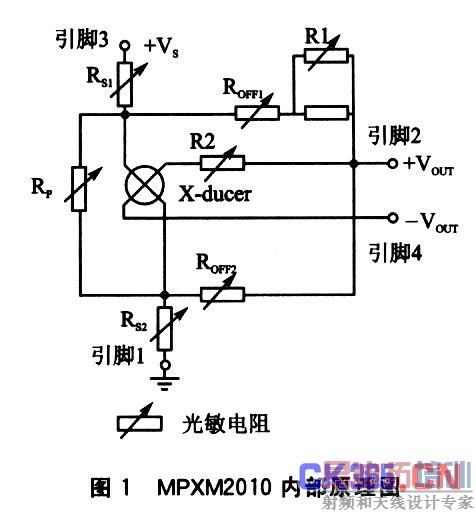

　　Freescale公司生产的MPXM2010器件是一种硅压阻式压力传感器，其内部原理如图l所示。MPXM2010精度很高，输出电压与输入的压力具有良好的线性关系。这种传感器是一块单片集成电路，集成有压力应变仪及膜阻网络，并带有激光式微调模块进行温度补偿和偏移校正。

　　MPXM2010特点如下：

　　◇压力测量范围为O～10kPa，精度可达士O．01kPa;

　　◇在O～85℃之间具有温度补偿功能;

　　◇输出信号与压力的线性关系良好;

　　◇传感器接触面可选择是否带引出管口;

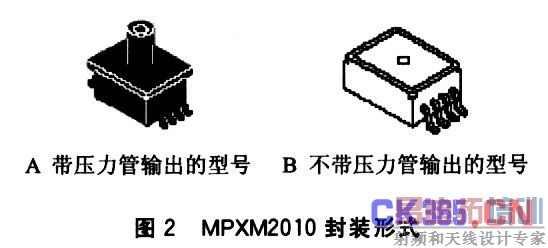

　　◇有Tape＆Reel的易用封装形式，具体样图如图2所示。

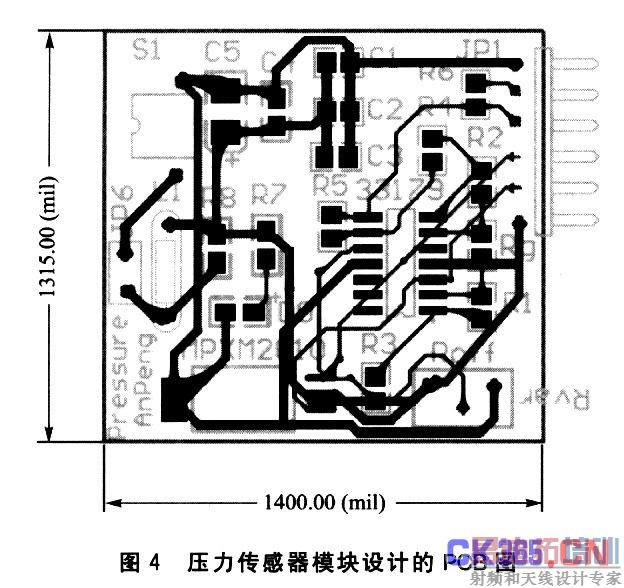

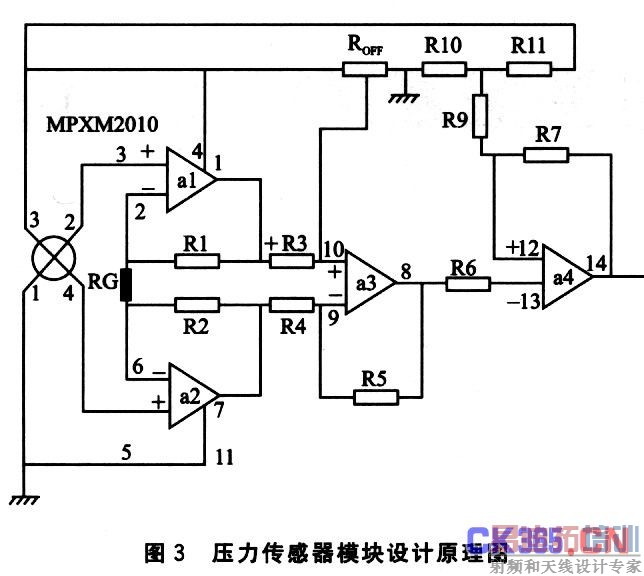

　　MPXM2010的输出信号比较弱，需要另加1片MOC2A60，将小信号放大，直流变为交流。这样就可以直接控制电机切断或是接通电源。在调试模块时，将各部分分离开来便于调试。运放采用MC33179，再配接一些电阻，就可以把压力传感器的信号输出，并且可以通过调节阻值来调节输出信号的大小。图3和图4是压力传感器模块设计的原理图和PCB板图。

　　2压力测控系统设计及其精度改进

　　2.1直联式压力测控系统

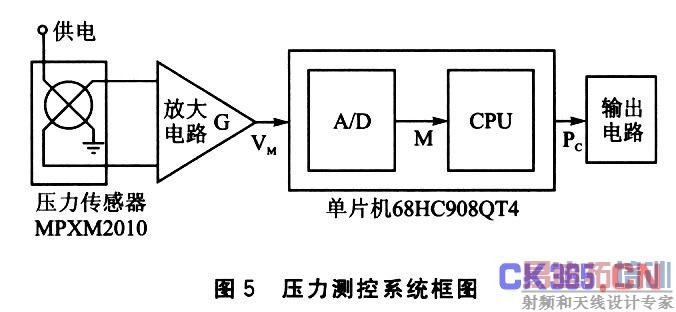

　　通常情况下，使用68HC908QT4的A／D模块即可完成设计，只要把压力传感器模块的输出端接至68HC908QT4的A／D模块输入端即可。图5给出了压力测控系统的框图。

　　微控制器68HC908QT4特点如下：

　　◇4KBFlash存储器、128B的RAM存储器;

　　◇4路8位A／D转换器、16位PWM模块;

　　◇价格便宜，批量1000片以上每片的价格可降至1美元以下。

　　MPXM2010测量范围为0～10kPa，将其输出电压信号限制在0～5V，则其精度为：

　　S=5V／10kPa=500mV／kPa

　　68HC908QT4的A／D为8位，电压限制5V，则其精度为：

　　R=5V／(20—1)bit≈19．61mV／bit

　　整个系统的压力精度为：

　　R／S=19．61／500kPa／bit=0．03922kPa／bit

　　如果要提高精度，将A／D升为10位，则精度为：

　　R／S=O．03922X(28—1)／(210—1)kPa／bit=0．009776kPa／bit

　　A／D升为12位后，精度为：

　　R／S=0．03922×(28—1)／(212—1)kPa／bit=0．002442kPa／bit

　　这样做确实可以提升精度，但要增加硬件的开销。利用68HC908QT4的PWM模块作为D／A转换器，可以巧妙地提高A／D变换的精度。

　　2.2改进后的压力测控系统

　　误差产生的原因就是在A／D处，将小数点后的部分舍去，比如176．51bit会当作176bit来处理。解决问题也应该从这里人手，把误差缩小。

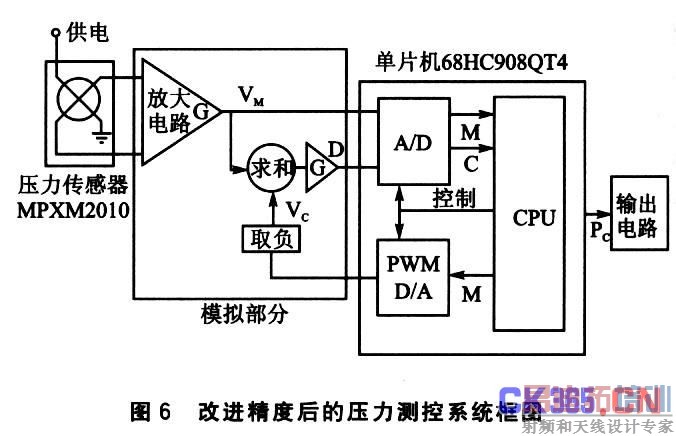

　　误差的引出可以用D／A来解决，把A／D读进来的数据再用D／A处理一次送出来，和原来的数据做一次减法就可以得到。误差没法直接再送回A／D，但可以将其放大后再送回，再使用68HC908QT4中的另一路A／D将放大后的误差进行A／D变换，MCU得到结果后缩小相同的倍数，与原A／D变换结果相加，便是更精确的结果。图6中，整个系统可分为压力传感器模块、模拟部分、单片机部分和输出电路部分，精度提高的关键在模拟部分的设计．如图7所示。假设放大器G的放大倍数为10。A／D的性能本身并没有提升，精度仍为R=19．61mV／bit，这个值也就是极限值。放大10倍后，原来的最大误差19．6lmV／bit被扩大为196．1mV／bit，A／D处理的是放大后的数据，其能力就被放大了10倍。数据处理时又会将其除以lO恢复，从整体上来看就好像精度R除以10了一样，变为1．961mV／bit。

　　例如：初始A／D变换的误差为10mV，经过放大后变为100mV，此时再经过A／D变换，第二次遗留的误差为100mV一19．61mV／bit×5bit=1．95mV，再除以10后变为0．195mV。误差大大地减小了，其极限值就是原精度的十分之一。

　　G的放大倍数可以自己调整，但要符合所选微处理器的性能以及电路本身的精度，选的过高没有实际意义。

　　图7所示的电路中，Vm、D、Vc与图6所示相同。其中D的计算值为：

　　D=(Vm—Vc)×(R14／R13)[l+(R17／R16)]

　　G的放大倍数为(R14／R13)[1+(R17／R16)]。

　　结语

　　在产品设计研发过程中，成本是很重要的因素。巧妙地利用微控制器内的模块，辅助以相应的简单模拟电路，可以大大提高芯片的利用效率，并能提升系统性能。多利用手头的东西进行改进再创造，往往能得到事半功倍的效果。
