八位单片机在电子计价秤中的应用

　　商用电子计价秤能快速、准确地自动显示重量，并进行单价设定、金额计算等功能，减轻售货员的劳动强度、提高售货率，同时也确保了消费者的利益，很受欢迎。目前商用电子计价秤需要量大、面广。要设计出体积小、结构简单、功能齐全、造价低廉的产品，若采用中、小规模集成电路是难以实现的。随着电子技术的发展，特别是微处理器的发展，现已成为可能。

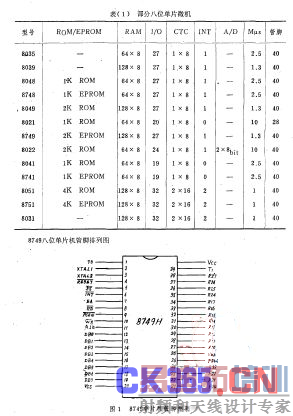

　　八位微处理器(如280、8080、6800)虽然集成度高，指令多，运算速度快，但要做一个智能化的产品还需要很多配套电路(如CLOCKRAM、EPROM/ROM、1/0、CTC:等)，因而在某些民用产品中还显得复杂。八位单片微机r将cDN、RAM、EPROM/ROM(或外接)，cTc，I/。，cLocK等集成在一块电路上，因而具有体积小，集成度高，价格低廉的特点，最适合于智能化仪器仪表，民用产品中使用。表(1)‘列出了部分八位单片机的性能表。

　　日本YAMATAR一205电子计价系用8049单片微机，5049具有125xSRAM，ZKxsROM，程序存储器由元件制造厂采用掩模工艺，用户不能改编，R一208功能单一，只能进;行单价的设定，金额的计算的性能表。

　   日本YAMATAR一28电子计价秤采用8049单片微机.8049具有128xSRAM，ZKxs厂ROM，程序存储器由元件制造厂采用掩模工艺，用户不能改编，R一208功能单一，只能进;行单价的设定，金额的计算，当秤量是二种货物时不能累计，营业员还要借助其他工具结、帐，营业结束后，不能储存一天的营业额等。若选用8039单片机则需增加低八位地址锁/存器，PZO一P23I/0口锁存器，数据总线锁存器，只读程序存储器(2716，2了32)等，因而结构复杂，使用器件多。本厂研制的DTC一1型电子计价秤采用8了49单片微机，无需外围接口芯片，结构简单，应变能力强，可根据不同的用户需要，编制各种功能程序，具有货种设定，多种单价储存，调用、累计等近二十种功能，在整机硬件设计上，使对的器件比日本的二R一208少三十多个。

　　1.高精度A/D转换

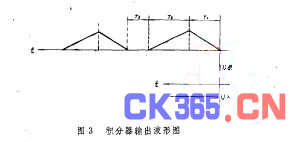

　　传感器输出的模拟电压信号，经放大后，转换成相应的数字一量，(大于48000码)，用微处理机来控制实现高精度，低价格的积分式A/D转换器，经实测精度为1/48000，其A/D一转换器的电路框图如下A/D积分器工作了三个阶段:

　　(l)对输入电压采样积分(T:〕

　　因8749单片机有一个8位CTC定时/计数通道，故由程序先设CTC通道为定时工作方式在启动CTC工作的同时，由其中一I/。口打出一控制信号，使K，闭合，于是积分器对输入电压进行积分，当CTC溢出时产生中断，立刻关闭K。

　　(2)对基准电压反积分(T:)

　　在关闭K:的同时，然后由程序设CTC通道为计数方式，在启动CTC计数的同时，KZ闭

　　合，积分器对负向基准电压反积分，若CTC计数溢出时，产生中断，高位信号由软件储存在RAM中，当积分器过零时，由检零器发出信号，关闭K:及计数器。

　　2.零点漂移校正(T3)

　　在打开KZ后，K3、K3闭合，积分器A;对地积分，经A:组成的检零放大器，将积分器输出的零点电压放大R/R3倍反馈到A，的同相端，提高了积分器的调零精度，·零点校正电压将记忆在电容C:中，由于采用了硬件自动调零，因而对A:、AZ运放的漂移指标要求就降低了，为了保证系统的稳定可靠，克服电传感器及电路引起的漂移，本机还有软件调零(零点自动跟踪)，由于采用了软硬双重调零系统，因而零点具有长期的稳定性。

　　3.十六位双面动态扫描显示:

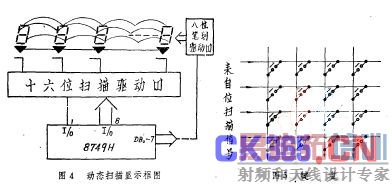

　　电子计价秤为了方便用户，采用双面十六位平板式动态扫描荧光显示器。显示的数字，字符由七段组成，相应的指示标号由一段组成，因87妇内部有ZKEPROM，不需外部读取程序内容，所以八位数据总线可直接作为数字，字符及指示信号译码输出，不需要外围锁存电路，(而8039则要加锁存电路)，十六位扫描信号由1/0口九位控制，其中一位作二组八位选道，这样省略了四一十六位线译码器硬件，使结构简化。

　　4.键盘功能

　　电子计价秤的数字功能键盘由触模按键组成，密封性能好，能防尘，防水。现采用十六个数字功能键，为了简化硬件，增加功能，设有多重双挡键，完成几十个键的功能。

　　十六个键分成四组，键盘的四根扫描线取自位扫描信号，四根接收信号由4个I/O口接收，实现键盘输入输出接口，结构简单。

　　5.音响功能:

　　当按键时，压电晶体发出音响，以表示相应的数字键或功能键被计算机所接收，在故障时亦发音。由其中一1/0完成，采用软件迟(延)时来控制音响时间。

　　6.由软件实现以下主要功能:

　　(l)多种货种设定功能，

　　(2)重量显示功能，在校验状态为48000码，使用状态为3。。o码，

　　(3)量程及功能自动选择，由二组八位微型拔动开关，改变不同的位置，通过计算机取样来改变量程及功能选择。

　　(4)零点自动跟踪功能，具有长期的稳定性。

　　(5)具有多种单价设定，储存功能，使用时只需按某一货种，单价会自动跳出，也可以进行修改。

　　(6)去皮功能。

　　(7)金额计算功能。

　　(8)金额小计功能，能对每个顾客购买的不同货种进行累计显示，并可以随时进行检查。

　　(9)清除功能，，顾客购买结束后，可将金额小计清除。

　　(10)金额累计功能，能累计并储存一天的营业额，在操作中不能清除，可保留到下班结帐，并可随时进行检索。

　　(11)货种金额累计。将每天五种货种的金额分别累计，储存，在操作时不能清除，可保留到下班结帐时对每种货种金额进行检查显示。

　　(12)次数累计。将一天售货次数累计，操作时不能清除。

　　(13)开机自动进入检查笔划程序，打出商标，发音三次，并自动清零，自动转入单一种货种单价设定。

　　(14)具有负秤显示功能。‘在负秤时不进行金额计标。

　　(15)具有多功能指示，能指示零位，货种，量程扩展，营业次数，货种金额，金额小计，金额累计等。

　　(16)能清除不必要的高位零显示功能。

　　(17)超显示范围打熄更荷。

　　(18)读数稳定功能。在冲击加载时，计算机很快地显示准确的读数，电子计价秤还可带有时时显示、打印、串行通信接口等功能。

　　8一H一9单片微机是国外近年来推出的较新型的产品，今年初我们从国外购进，因当时国内无8949编程器，所以我们在购进样片的同时，自行设计了8749编程器的硬件和软件，为电子计价秤软件程序的编制，固化及时提供了设备，由于篇幅有限，这里不作介绍。
