高精度PN结测温电路

　　一、概述

　　PN结温敏二极管是一种新型感温元件。它与传统的测温元件相比;具有线性好。灵敏度高，响应快，稳定性好，不需要冷端补偿，便用方便等特点。可广泛用于气体，液体及固体的温度测量与控制，也可用作可变温度系数的温度 补偿器 件等等.

　　二、PN结测通原理

　　人们知道PN结正向压降的温度特性的一般表达式为:

　　(2)对基准电压Uc:的要求;

　　由图〔1)所示，基准电压U。，由电压U‘。经过R。与R，分压得到，直接输人放大器的输人端，用来抵消PN结测温传感器在某温度时的导通压降.基准电压Uc。稳定性的好坏，将直接影响到测温的精度。为了保证基准电压U。:波动引起的测温误差可以忽略即《0.1’c.基准电压Uc.稳定度也优于10一.

　　四、实用高精度PN结测温电路

　　由上述可知，为了提高测温电路的精度，要求供给PN结测温传感器的电流稳定度与基准电压的稳定度均优于1。为此我们采取下列措施:帕图(1)中的R:，R:均改用半导体恒流管;

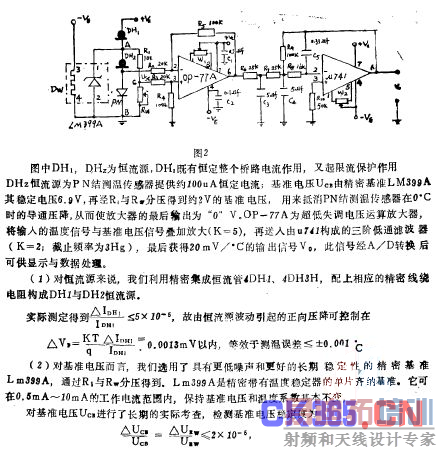

　　b)DW改用精密基准LM399A，新的PN结测温电路如图(2)所示.该电路由PN结测温传感器，恒流源，基准电压、集成运放及有源滤波器五部分组成.

　　元件R，，R:，R3，R.，R。，应选用温度系数小的精密电阻。

　　2.若要进一步提高测温精度，可更换更高精度的PN结测温传感器。
