一种湿度开关电路的设计

录入:edatop.com    点击:

  一、引言

  随着科学技术的发展,湿度的测量,尤其是湿度的控制越来越受到人们的普遍关注。目前,陶瓷类湿敏元件因其温度漂移量大,线性度不好,又需加热清洗,限制了其广泛应用。以高分子材料为代表的电容式湿敏元件,其湿一容特性具有线性关系,测试范围广,温度系数小,无需加热清洗,但电容的测量较难实现,本设计力求找到一种简单、实用、廉价的测试电路,以利于广泛应用。

  二、电路的设计构想

  1.湿敏元件的性能

  湿敏元件的特性曲线如图1所示。从图中可知,该元件在10—900%RH范围内线性度好。而一般湿度开关点的选择范围在该范围内即能满足要求,我们不会将开关点选择得太高或太低因此.该元件性能满足设计要求。

  2.电路的设计

  由于采用容性湿敏元件作为感湿元件,因此,必须将电容量的变化转化为电压的变化。

  利用湿敏元件电容量的变化来调节脉冲信号的宽度,再通过低通滤波将这一宽度变化转化为电压的变化,再经过一级放大后经比较器输出开关信号。图2为原理框图。

  图3为利用施密特触发器构成的脉冲信号产生电路.其输出信号的脉冲宽度由R、C决定:

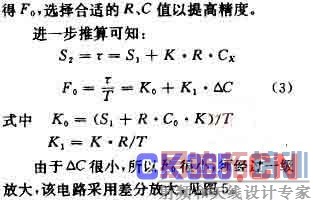

  图4为利用施密特触发器构成的脉宽调制电路。输出信号的脉冲宽度S2为:

  图6为利用运算放大器构成的比较器电路,其输出特性为:

  因为高分子湿敏元件温度系数小,故选用负温度系数的高分子湿敏元件进行补偿(参见图4中的C。),通过温度补偿可以减少温度的影响,并联C。后的总电容根据该公式可知合理选择C。即可实现良好的温度补偿。

  三、测试数据

  利用LHU一212恒温恒湿箱(定点精度士3%RH),在180C、30cC、500C几个温度点进行测试,经差分放大后输出U4值见表。

  四、结束语

  利用该原理设计的湿度开关,可以完成任一湿度点的设置,通过温度补偿,在开关点精度可达士3%RH。

  本文作者:李本会  崔瑛
