PlantPAx现场设备集成和资产管理

　　一、概述

　　现场设备组件包括接口、仪表、执行器、驱动器和现场设备。通信协议包括DeviceNet、HART、FF和ProfibusPA设备。

　　DeviceNet设备

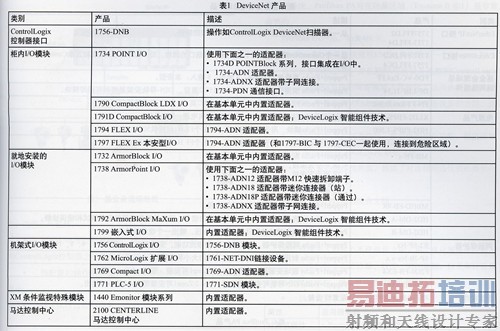

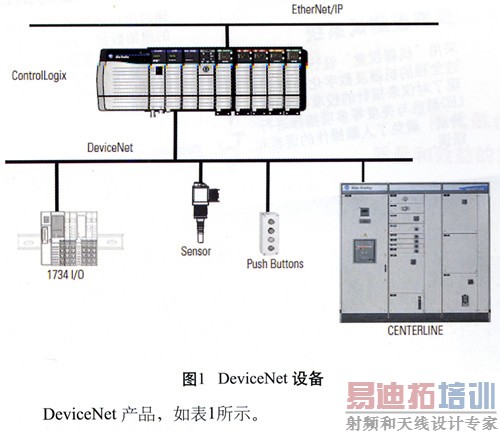

　　DeviceNet网络是一种开放、底层网络，如图1所示，提供了简单工业设备(诸如传感器和执行器)与高层设备(诸如PLC控制器和计算机)之间的连接。DevioeNet网络使用得到验证的公共工业协议能力。为工业设备提供了控制、配置和数据采集能力。

　　HART设备

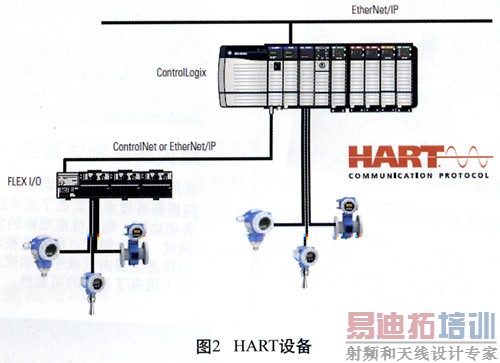

　　高速可寻址远程变送器协议(HART)是一种开放协议，如图2所示，用于连接模拟量设备。为了实现HART连接，请从罗克韦尔自动化和 Encompass伙伴中选择适用的产品。

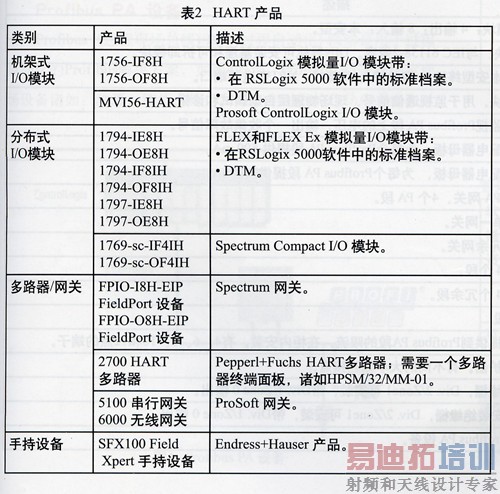

　　HART产品，如表2所示。

　　HART提供了把数字数据(诊断信息)加载到模拟量上的技术。PlantPAx系统中的设备集成工具，提供了访问诊断数据和逐步连接、配置和调试Endress+Hauser HART现场设备的方法。这些工具包括：

　　预制的标准控制器编码，带有添加指令功能，提供面板和 CoNIrolLogix控制器之间的双向数据交换。

　　预配置的操作员界面，提供了对连接网络仪表的图形化显示。

　　描述执行过程的综合文档。

　　基金会现场总线设备

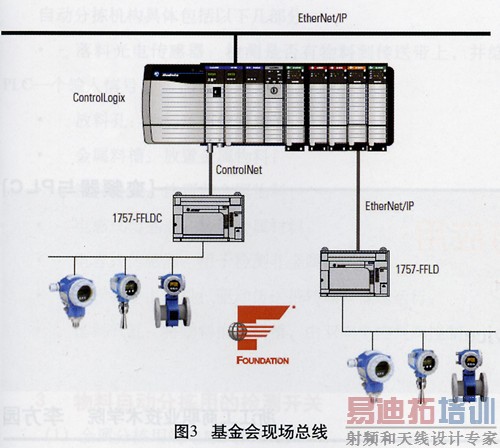

　　FF是一种通信网络，由现场总线基金会创建，如图3所示。

　　它是一种坚固的、分布式、用于过程控制的通信协议。连接到基金会现场总线网络的设备能够用于复杂、高度分布的过程控制。

　　基金会现场总线产品，如表3所示。

　　FF为设备之间提供了共享信息能力。在同一个网段实现现场控制是可能的，甚至在没有控制系统的情况下，网段也能继续运行。现场设备数据也可以被一个OPC服务器所访问。PlantPAx系统的设备集成工具提供了访问诊断数据和逐步进行连接、配置和调试Endress+Hauser FF现场设备的方法。这些工具包括：

　　预制的标准控制器编码，带有添加指令功能，提供面板和 controlLogix 控制器之间的双向数据交换。

　　预配置的操作员界面，提供了对连接网络仪表的图形化显示。

　　描述执行过程的综合文档。

　　Profibus PA 设备

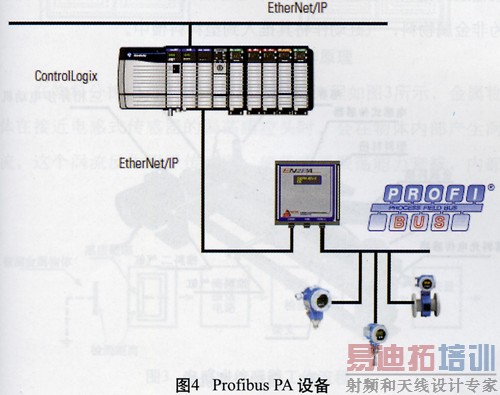

　　Profibus(过程现场总线PA(过程自动化)网络是用于过程自动化的Profibus解决方案，如图4所示。

　　Profibus PA连接带有现场设备诸如：流量、液位、压力和温度变送器的自动化系统和过程控制系统。ProfibusPA用在防暴区域(Ex-zone 0和l)是非常理想的。

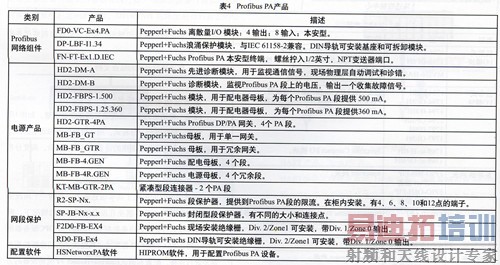

　　ProfibusPA产品，如表4所示。

　　ProfibusPA设备集成使用ENZ队模块做为一个EthemetPA主站，直接连接到PA总线，并且把PA现场设备连接到ControlLogix控制器。PlantPAx系统的设备集成工具提供了访问诊断数据和逐步进行连接、配置和调试Endress + Hauser FF现场设备的方法。这些工具包括：

　　预制的标准控制器编码，带有添加指令功能，提供面板和controlLogix控制器之间的双向数据交换。

　　预配置的操作员界面，提供了对连接网络仪表的图形化显示。

　　描述执行过程的综合文档。

　　资产管理

　　资产管理加入到核心系统组件之中，用于优化现场维护和工厂运行。功能包括全面的诊断、校准、实时监视，以及审计设备和网络的健康状态，提高整体资源的可用性。

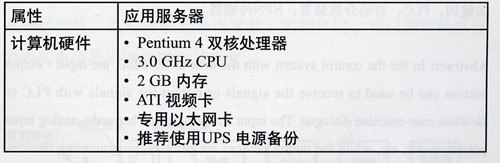

　　计算机要求-应用服务器

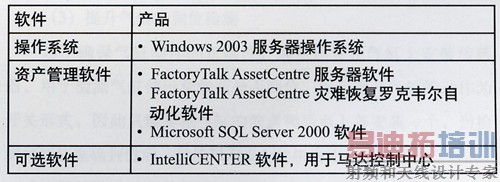

　　服务器软件-资产管理

　　资产管理服务器提供了一种对于终端现场设备集中式的系统管理。
