基于CDMA的网络广播系统设计

录入:edatop.com    点击:

  一、引言

  在网络技术飞速发展的现代社会,广播系统也随之进行着网络化。在各级广播站解码器内置CDMA无线模块,可以和远程总机房进行连接。可实现分站远程接入,及CD、收音机(AM/FM/DAB)、话筒等模拟音频本地接入。输出到下级广播站外,还可经前置输出到AM/FM/DAB电台。

  末端广播站除接入上级广播外,可接入本地模拟音频。输出经过功放驱动高音喇叭/音柱,或经调制输出到调频喇叭。

  二、系统功能设计目标

  1、通过CDMA接入方式实现整套广播系统。

  2、定时播放背景音乐,营造良好和谐的环境。用户通过按照自己的需求定时编程后广播系统主机就可以实现无人操作,在哪个时间放什么音乐和有消防报警时可以把音乐切断进行紧急广播和指挥使用方便,触摸屏操作、信号通过CDMA无线网络传输。可以同时在不同的区(各村和社区)播放不同音乐和广播,此功能可以手动也可以程序定时。如在A村放轻松的音乐,同时也可以在B村放爵士音乐而C村不播放等。

  3、可以实现无人值守、远程寻呼、主备机切换功能、语音文件固化。平时都可以不进行操作,完全按照提前编好的程序进行播放控制系统可以灵活的开关正在播放的节目,各终端也可以自己进行自己节目的播放,但主机可以进行切断和改变。

  4、可以接收消防报警信号,当有报警信号时可以强插进所要报警的区,具有优先功能。

  5、可以通过计算机和USB接口对主机进行操作和节目的增减,非常方便的简单。

  6、有生成工作日志的功能与和计算机联动以及实现分控的功能。为用户的使用和以后厂方的售后服务提供方便。

  7、各终端的音乐和业务播放信息,通过主机管理方式安排分布传输到各终端保存。可以网络控制试增加删减终端内容。

  8、通过CDMA网络实现各个村庄的背景音乐播放、发布实时语音信息及各村庄间语音对讲。

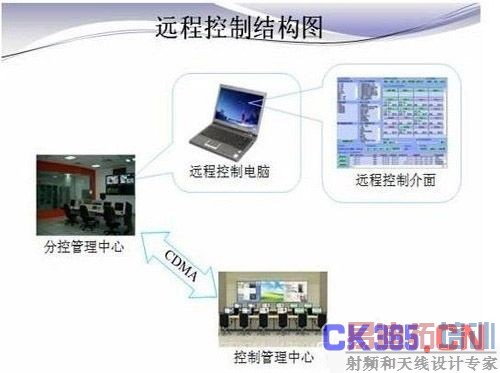

图1 远程控制结构图

  三、无线网络广播配置功能

  网络化多媒体公共消防广播中心,该系统操作简单,全智能化、网络管理的电脑运作令整个系统更安全及高效快捷。中心采用世界先进的电路技术及高科技的系统设计,把背景音乐广播、系统定时管理及消防紧急广播集为一体,实现全自动切换。为村村通的背景广播消防报警提供稳定的信号及发挥紧急指挥功能。本系统由主干设备和解码部件所组成,拥有广泛实用的功能和灵活机动的配置。凭着对用户需求的深刻了解、精益求精的设计、稳定可靠的质量和合情合理的价格,展现出一个高性价比的、值得信赖的产品。工业电脑,软硬结合,高度可靠性的系统回复,低状态运行可编程的消防接口和电话接口,全方位定时编程和节目编程,便于扩展或增加各种功能,支持个性化,绿色操作系统,自动节能运行并可以和计算机联动,实现分控功能。

  根据当前IP网络智能管理对用户公共广播系统功能的要求用且全新一套IP网络用户广播系统,整个系统本着先进性、稳定性、实用性、经济性、兼容性、灵活性的设计思想,根据IP不同的区域,不同的广播功能要求,设计不同的广播实现方式,最后广播控制室通过主控数控寻址简要的操作平台,根据IP各个区域,各个时段的不同广播需求,对整个网络广播系统进行控制和广播。系统在充分满足IP背景音乐,业务广播,消防语音广播,还可满足用户的各种广播要求。IP网络广播系统公共广播系统是以传统的用户广播系统为基础,根据用户对用户广播系统功能的要求,由单片机来控制、管理、播放的数字公共广播系统。

  本系统的系统中心是通过网络化广播主机与各寻呼点播终端通过无线CDMA网络连接起来,以CDMA网络为主要媒介,CDMA模块植入点播终端,平时可以播放网络广播,包括各种铃声音乐和电台节目或者转播节目,遇到紧急情况时,系统可以自动与消防系统进行联动,报警播放。可以实现各级广播站上下网络互联。以市级为中心,允许授权省级部门接入。各级能够向下控制,经上级授权可向上接入。



  扬声器的分布是严格按照国家有关标准,结合我们长期的设计经验,合理的分布,使到能够保证人所处环境的场强符合声学标准;整个广播系统是通过CDMA网络连接,无须进行复杂的设定和反复的控制,只要通过主机上对屏幕上点击相对应的一个区或全区,即可选择对这个分区或者全区进行广播和寻呼。

  整个广播系统是统一采用迪士普公司的ABK网络化系统,功放以及扬声器等设备均采用ABK的优质产品。

  安装广播系统的目的是利用成熟的广播设备和先进的数字传输技术构建网络播音平台,在消防、宣传、管理上达到全方位高质量的广播效果,在此基础上,实现音乐播放、节目定时定点播放等应用,为用户管理,办公的信息化、自动化奠定基础。

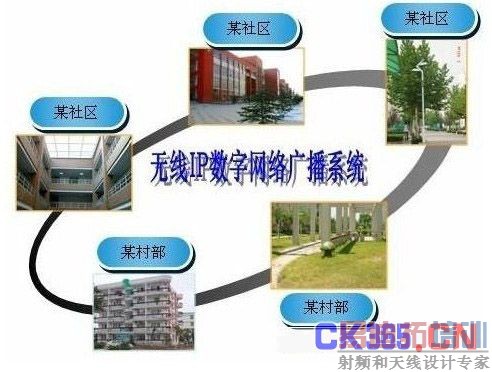

图2 无线IP数字网络广播系统

  主要特色广播系统的构成将大为简化。

  整个网络架构可采用CDMA网络。

  嵌入式工业电脑控制,主机体积小、集成度高。

  可实现在不同分区播放不同的节目。

  与事故中心、安防中心、电话网络联网,可编程消防接口。

  屏幕触摸操控,界面人性化,各广播区和节目源可随意命名。

  可储存海量节目,用户可随意增加,已内置各种广播场所常用节目。

  每个分区都有功放,功放损坏的分险被分散。

  可定时打开或关闭某些广播区,定时切换音源、播放曲目。

  自动跟踪记录操作/运行过程,便于调查事故。

  广播中心能接受电脑网络控制。

  遭到电脑网络袭击后,能自动清除;程序死机自动恢复。

  电脑硬件损坏时自动切换到低姿态运行。

  四、网络拓扑图

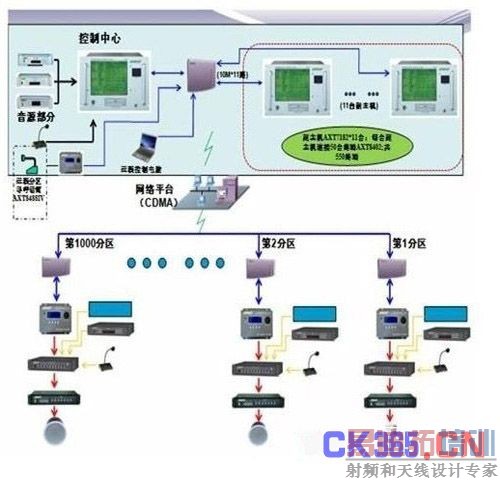

图3 网络拓扑图
