开关电源电磁干扰滤波器

录入:edatop.com    点击:

  开关电源由于功耗小效率高,体积小,重量轻,稳压范围广,电路形式灵活等特点,广泛地应用于计算机、通信等各类电子设备。但是随着开关电源的小型化,开关就要高频化,这种高频化,其基波本身也就构成了一个干扰源,发出一种更强的传导干扰波,此外通过改进元器件达到高频化的同时,也会因辐射干扰波而导致一种超标准值的杂散的信号。这些信号构成了电磁干扰(EMI),被干扰对象是无线电通信。为使无线电波不受电磁干扰的影响,就要采取措施限定这种电磁干扰,使之符合有关电磁兼容(EMC)标准或规范,这已经成为电子产品设计者越来越关注的问题。

  开关电源电磁干扰(EMI)的特点

  开关电源功率变换器中的功率半导体器件的开关频率通常较高,功率开关器件在高频下的通、断过程中不可避免地要产生强大的电磁干扰。与数字电路相比,开关电源EMI 呈现出鲜明的特点:a.开关电源EMI 干扰源的位置比较清楚,主要集中在功率开关器件、二极管以及与之相连的散热器和高频变压器上。b.作为工作于开关状态的能量转换装置,开关电源的电压、电流变化率很高,其产生的EMI 噪声信号既具有很宽的频率范围,又有一定的强度。c.印制电路板布线不当也是引起电磁干扰的主要原因。这些干扰经传导和辐射对其他电子设备造成干扰。

  任何电源线上传导干扰信号,均可用差模和共模信号来表示。在一般情况下,差模干扰幅度小,频率低,所造成的干扰较小;共模干扰幅度大,频率高,还可以通过导线产生辐射,所造成的干扰较大。因此,欲削弱传导干扰,把EMI信号控制在有关EMC 标准规定的极限电平以下,最有效的方法就是在开关电源输入和输出电路中加装电磁干扰滤波器。电磁干扰滤波器的设计

  (1)电磁干扰滤波器设计原则

  电磁干扰滤波器的设计与选择,应根据干扰源的特性、频率范围、电压、阻抗等参数及负载特性的要求综合考虑,通常要考虑以下几方面的问题:

  1)要求电磁干扰滤波器在相应工作频段范围内,能满足负载要求的衰减特性,若一种滤波器衰减量不能满足要求的时候,则可采用多级联,可以获得比单级更高的衰减,不同的滤波器级联,可以获得在宽频带内良好的衰减特性。

  2)要满足负载电路工作频率和需抑制频率的要求,如果遇到要抑制的频率和有用信号频率非常接近,则需要频率特性非常陡峭的EMI 滤波器。

  3)在所要求的频率上,滤波器的阻抗必须与它连接的干扰源阻抗和负载阻抗相匹配,如果负载是高阻抗,则EMI 滤波器的输出阻抗应为低阻;如果电源或干扰源阻抗是低阻抗,则EMI 滤波器的输出阻抗应为高阻;如果电源阻抗或干扰源阻抗是未知的或者是在一个很大的范围内变化,很难得到稳定的滤波特性,为了使EMI 滤波器获得良好的滤波特性,应在其输入和输出端,同时并接一个固定电阻。

  4)电磁干扰滤波器必须具有一定耐压能力,要根据电源和干扰源的额定电压来选择滤波器,使它具有足够高的额定电压,以保证在所有预期工作的条件下都能可靠地工作,能够经受输入瞬时高压的冲击。

  5)滤波器允许通过的电流应与电路中连续运行的额定电流一致。电流定高了,会加大滤波器的体积和重量;电流定低了,又会降低滤波器的可靠性。

  6)滤波器应具有足够的机械强度,结构简单,重量轻,体积小,安装方便,安全可靠。

  (2)电磁干扰滤波器的电路结构与参数选择

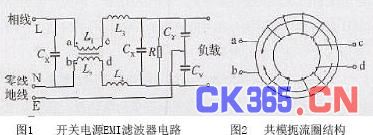

  图1 是开关电源EMI 滤波器的电路。其中L1、L2为共模扼流圈,其结构见图2。由于它的两个线圈匝数相等,这两个电感对于差模电流和主电流所产生的磁通是方向相反、互相抵消的,因而不起作用;而对于共模干扰信号,能够得到一个大的电感量呈现高阻抗,以获得最大的滤波效果,因此对其有良好的抑制作用。但是,由于种种原因,如磁环的材料不可能做到绝对均匀,两个线圈的绕制也不可能完全对称等,使得L1和L2的电感量是不相等的,于是,(L1- L2)形成差模电感,它和L3与L4形成的独立差模抑制电感与Cx电容器又组成L - N 独立端口间的一个低通滤波器,用来抑制电源线上存在的差模干扰信号。

  在选择滤波元件时,一定要保证输入滤波器谐振频率低于开关电源的工作频率。由于随着电源工作频率的升高,滤波器对运行噪声将更容易抑制,所以设计中要注意滤波器在工作频率低时的抑制效果。

  C X电容被用来衰减差模干扰,C Y用来衰减共模干扰,R用于消除可能在滤波器中出现的静电积累。若电容的容量大于0.1 μ F 时,该放电电阻的阻值应为

  R=t/(2.21C)

  式中,t = 1 s;C 为2 个CX的总和值。在图1 所示电路中各元件参数在下列范围内选择:

  CX为0.1~2 μ F;CY为2 200 pF~0.033 μ F;L1、L2为几至几十毫亨;随工作电流的不同而选择不同参数。

  共模扼流圈使用的磁心有环形、E 形和U 形等,一般采用铁氧体材料。环形磁心适用于大电流小电感量,它的磁路比E 形和U 形长,没有间隙,用较少的圈数可获得较大的电感量,由于这些特点,它具有较佳的频率特性。E 形磁心的线圈泄漏磁通小,故当电感漏磁有可能影响其他电路或其他电路与共模电感有磁耦合,而不能获得所需要的噪声衰减效果时,应考虑采用E 形磁心作共模电感。

  L3、L4一般采用金属粉压磁心,由于粉压磁心适用频率范围较低,在几十千赫~几兆赫,其直流重叠特性好,在大电流应用时电感量也不会大幅度下降,最适合作差模电感。

  差模电容CX接在交流进线两端,它上面除加有额定交流电压外,还会叠加交流进线之间存在的各种EMI 峰值电压,所以该电容的耐压及耐瞬态峰值电压的性能要求较高;同时要求该电容失效后,不能危及后面电路及人身安全。CX电容器的安全等级又分为X1和X2两类,X1类适用于一般场合,X2类适用于会出现高的噪声峰值电压的应用场合。因此,要根据EMI 滤波器的应用场合和可能存在的EMI 信号的峰值,正确选用适合安全等级的电容。

  共模电容CY接在交流电进线与机壳地之间,要求它们在电气和机械性能上,应有足够大的安全余量,万一它们发生击穿短路,将使设备机壳带上交流电,如设备的绝缘或接地保护失效,可能使操作人员遭受电击,甚至危及人身安全。因此CY电容器的容量要进行限制,使其在额定频率的电压下漏电流小于安全规范值。另外还要求有足够的耐压及耐瞬态高峰值电压的余量,并且万一发生电压击穿它应处于开路状态,而不会使设备机壳带电。

  由于滤波器工作在高电压、大电流、恶劣的电磁干扰环境中,因此在设计和选择滤波器时,必须考虑所用电感器和电容器的安全性能,对于电感线圈,其磁心、绕线的材料,绝缘材料和绝缘距离、线圈温升等都应予以重视。对于电容,其电容种类、耐压、安全等级、容量和漏电等都应优先考虑,特别要求选择经过国际安全机构安全认证的产品。

  电磁干扰滤波器的安装

  恰当地安装滤波器,才能获得良好的效果,通常情况下应考虑以下几点。

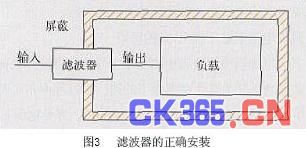

  1)滤波器应尽量靠近设备入口处安装,应尽量缩短在设备内没有经过滤波器的交流进线。最好安装在干扰源出口处,再将干扰源和滤波器完全屏蔽起来。如果干扰源内腔空间有限,则应在靠近干扰源电源线出口外侧,滤波器壳体与干扰源壳体应进行良好的搭接。

  2)滤波器的输入和输出线必须分开,防止输入端与输出端线路耦合,降低滤波特性,通常利用隔板或底盘来固定滤波器。若不能实施隔离方法,则采用屏蔽引线。

  3)滤波器中电容器导线应尽量短,以防止感抗与容抗在某频率上形成谐振。

  4)滤波器接地线上有很大的短路电流,能辐射电磁干扰,要进行良好的屏蔽。

  5)焊接在同一插座上的每根导线必须进行滤波,否则会完全失去滤波的衰减特性。

  6)管状滤波器必须完全同轴安装,使电磁干扰电流成辐射状流过滤波器。

  开关电源电磁干扰滤波器是无源网络,它具有双向抑制性能。将它插入在交流电网中与电源之间,相当于这二者的EMI 噪声之间加上一个阻断屏障,这样一个简单的无源滤波器起到了双向抑制噪声的作用,从而在各种电子设备中获得广泛的应用。
