通用型温度传感器 IC 可实施温度传感器的线性化 并具有0.1& #186;C 的准确度

录入:edatop.com    点击:

凌力尔特公司(Linear Technology Corporation) 推出高性能数字温度测量IC LTC2983,该器件以 0.1°C的准确度和 0.001ºC的分辨率直接实现RTD、热电偶、热敏电阻器和外部二极管的数字化。高性能模拟前端整合了低噪声、低漂移缓冲ADC 和每个传感器所有必需的激励及控制电路。测量是在数字引擎控制的情况下进行,结合每个要求的所有算法和线性化功能。LTC2983提供了一个可与几乎任何传感器相连的多路复用型高精度接口。其可利用热电偶进行绝对微伏级信号的精确测量以及从RTD 和热敏电阻实施比例式电阻测量,对测量结果进行线性化处理并以ºC 或ºF 为单位输出结果。可提供多达20 个模拟输入,并能够以摄氏度或华氏度为单位输出数字化的测量结果。SPI 接口可与几乎所有的数字系统配合工作,而一个具有下拉菜单的综合型软件支持系统则实现了LTC2983 的简易定制。

简单但功能丰富的LTC2983 可连接多种温度传感器,包括B、E、J、K、N、S、R、T 型热电偶,两线、三线或四线RTD,2.25k 至30k 热敏电阻以及温度检测二极管。LTC2983 无需放大器、负电源或电平移位电路,就可与以地为基准的传感器工作。该器件用三个采用内部 10ppm/ºC基准的高准确度24 位ΔΣ ADC 同时对多个信号进行数字化处理。可用任何类型的外部传感器进行自动热电偶冷结点补偿。芯片包括了适用于所有常见类型传感器的线性化算法。定制传感器可利用编程到芯片中的定制系数实现线性化。两个可编程激励电流源具备电流反向和确定电流范围的功能,以提高准确度和降低噪声。为了确保准确的电阻测量,电流反向功能消除了电阻传感器中的热电偶效应。传感器特定的故障检测可提示用户发生了短路、开路、过热、温度过低和超出了ADC 范围。

LTC2983 可提供商用和工业温度版本,分别支持0ºC 至70ºC 和–40ºC 至85ºC 的工作温度范围。LTC2983 采用符合RoHS 要求的7mm x 7mm LQFP-48 封装。千片批购价为每片19.49 美元。如需更多信息,请登录www.linear.com.cn/product/LTC2983。

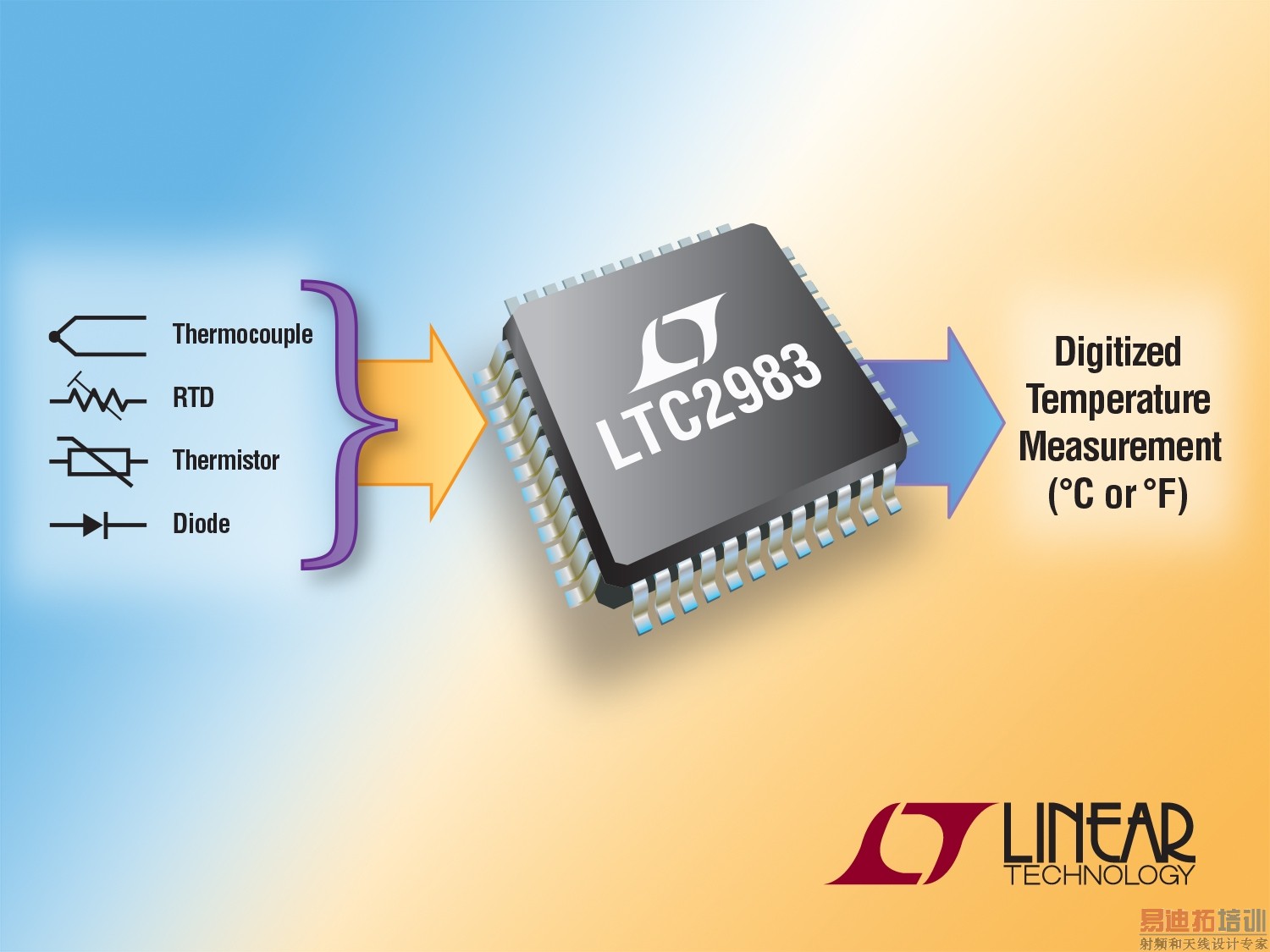

照片说明:完整的20 通道数字温度测量SoC

性能概要:LTC2983

·         可直接对RTD、热电偶、热敏电阻和二极管进行数字化处理

·         2.85V 至5.25V 单电源

·         20 个灵活的输入允许使用多种类型的传感器

·         自动热电偶冷结点补偿

·         标准和用户可编程系数用于实现热电偶、RTD 和热敏电阻的线性化

·         可配置的两线、三线和四线式RTD 配置

·         无需负电源可测量负的热电偶电压

·         烧毁、短路和故障的自动检测

·         缓冲输入允许外部保护及直接连至电阻传感器

·         同时50Hz/60Hz抑制

·         包括10ppm/ºC(最大值) 基准

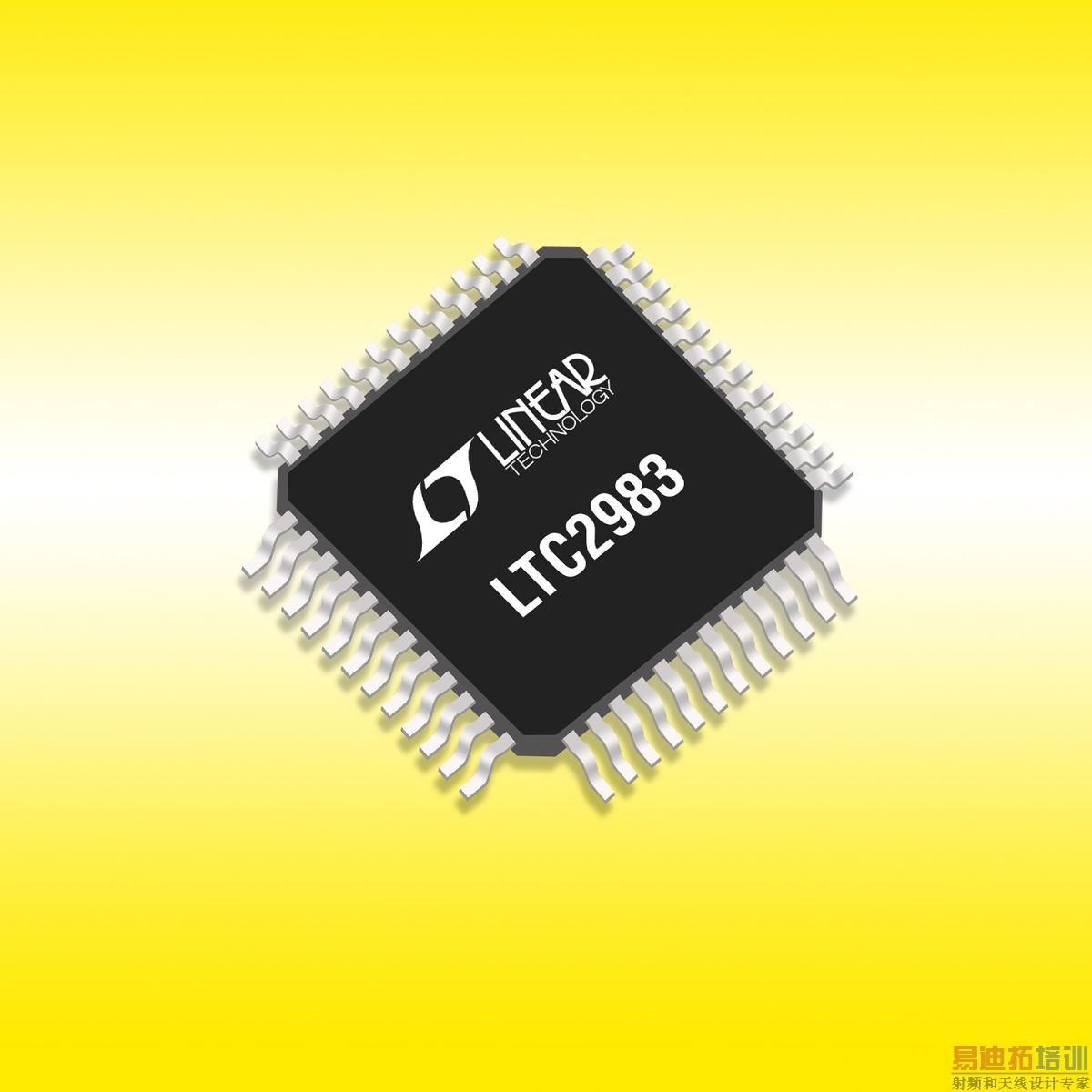

·         48 引线7mm x 7mm LQFP 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
