示波器实操特辑之13：& #215;10挡的秘密

　　在测量高压信号或者幅度未知的信号时，为了保护示波器，一般会先用探头的×10挡对信号进行衰减，然后再输入示波器，通过这种方式可以增大示波器的电压测量范围。

　　我们以一个峰峰值为3V的方波信号为例，来看看电压测量范围是如何增大的。此时垂直分辨率为500mV/div，波形在垂直方向上总共占据6格。

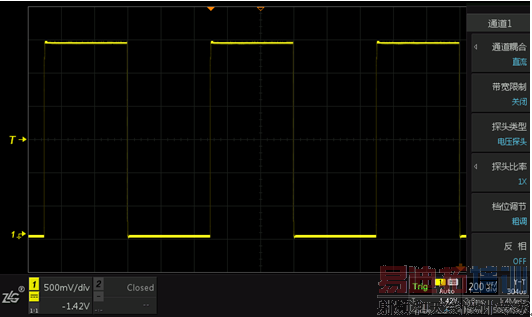

　　 探头衰减×1挡，示波器探头比率设为1×

　　需要注意的是，在接入信号之前，我们已经对示波器的无源探头进行了低频补偿。我们将探头的衰减比调到×10挡，同时在1通道的设置菜单中将示波器的探头比率改为10×，这样一来，信号经过探头的时候就会被10倍衰减，示波器在测量信号时，又将测量到的衰减信号放大了10倍，测量出来的信号峰峰值仍然是3V。此时垂直档位变成了5.00V/div，信号在垂直刻度上占据了0.6格，整个屏幕可测量电压范围由4V变为了40V，ZDS2022示波器最大垂直档位可设为10V/div，使用探头×10挡后，最大测量电压可由80V增大到800V！

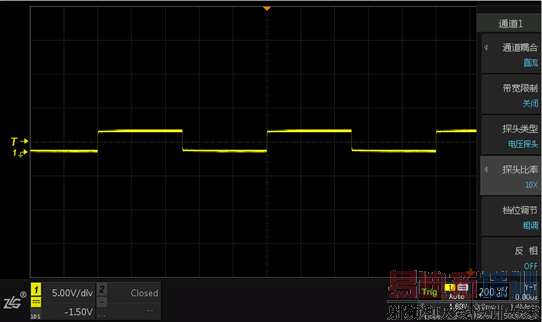

　　 探头衰减×10挡，示波器探头比率设为10×

　　使用探头×10挡可以增大示波器测量范围，在特定的场合可以起到保护示波器的作用，在测量信号之前，应该考虑是否需要使用×10挡进行测量。
