示波器实操特辑之17：33万次/秒的刷新率

　　刷新率的高低直接决定着示波器捕获异常波形的能力，我们举一个例子来说明刷新率的重要性。

　　MSO4054与ZDS2022示波器在相同时基档位设置条件下，对同一个具有毛刺的波形进行测量，我们可以看到MSO4054波形显示得非常漂亮，因为没有任何小概率毛刺抖动出现，而ZDS2022示波器屏幕上会不时地出现毛刺抖动！这是怎么回事呢？归根结底，是因为刷新率不同。

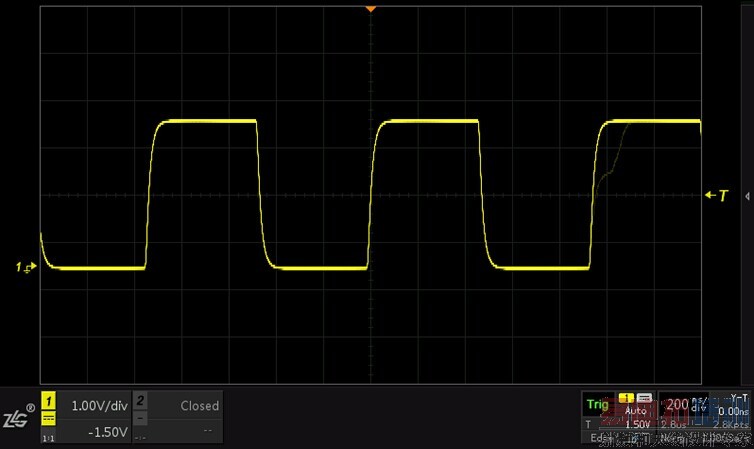

　　图1 ZDS2022示波器捕获到的毛刺

　　波形的捕获周期包括有效捕获时间和死区时间，当刷新率非常低时，死区时间会很长，那么恰巧出现在死区时间内的毛刺波形，就不会显示出来了，相反，刷新率很高时，由于死区时间短，捕获到毛刺的概率就会增大！MSO4054的刷新率只有5万帧 次/秒，其死区时间高达97.5%，而ZDS2022示波器具有33万帧 次/秒，足足相差了6倍多。

　　用5万帧 次/秒刷新率去捕获毛刺波形，可能会遗漏很多波形细节，而用33万帧次/秒的波形刷新率，能更容易地捕获小概率异常信号。使异常信号无所遁形。

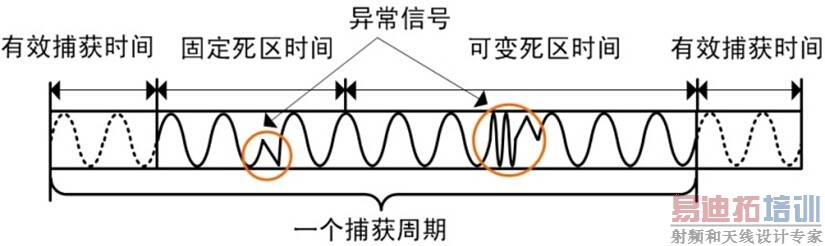

　　图2 捕获周期构成示意图
