示波器实操特辑之16：模板触发
录入：edatop.com 点击：
在观察具有毛刺的波形时，按下ZDS2022示波器操作面板上的【Persist】按键，就可以一键打开无限余辉功能，这时候在屏幕上可以观察所有毛刺的历史轨迹。如果我们想要把某一个毛刺的波形单独抓出来观察特征，模板触发肯定是你最好的选择。

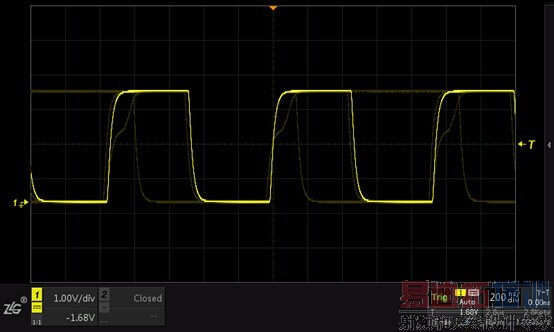

图1 无限余辉模式下的波形
模板触发功能的开启非常简便。

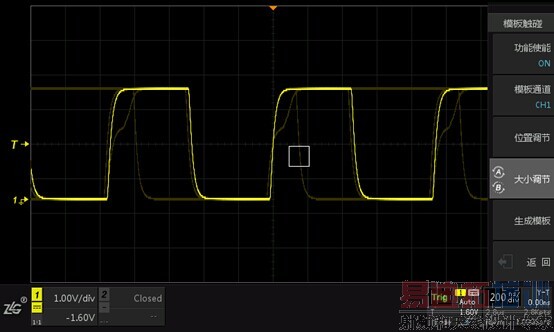

图2 调整模板窗口的位置和大小
首先，按下操作面板上的【Trigger】按键，打开触发菜单；然后，通过旋转旋钮A选中模板触碰，打开模板触碰功能；接下来，通过调节旋钮A和旋钮B调节模板的位置和大小，将屏幕上的小方框移动到感兴趣的毛刺波形上；最后，选中生成模板，这个毛刺波形就被单独抓出来了。
图3 选择【生成模板】，抓出异常波形
在我们举办的示波器线下推广活动中，模板触碰功能广受好评，你也来试一试吧。
