示波器实操特辑之20:测量中的一键清除

录入:edatop.com    点击:

  在上期视频中,我们共同分享了在ZDS2022示波器中如何对正负脉冲个数进行统计,可能部分客户在统计过程中会出现这样一种情况,正脉冲或负脉冲个数统计的当前值,最大值,最小值和平均值显示的测量结果不一样,但理论分析应该是一样的。这又是怎么回事呢?

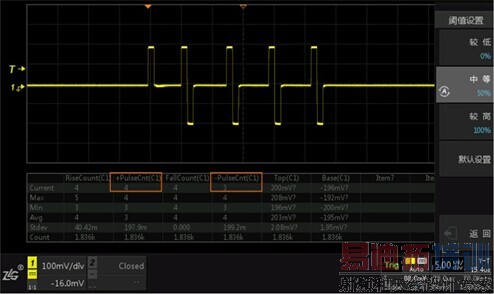

  图1  无清除测量显示

  事实上,ZDS2022示波器中的参数测量是自带统计功能的,打开参数测量时就开始统计,但统计开始时,像这种情况(展示图片),就是我们还没有设置合适的阈值条件,可是当我们设置好阈值之后,统计功能却已进行了一段时间;在其他测量情况下,统计可能在探头没放在测试点上就开始或是在测试点的电压还没稳定显示就开始,这就会导致出现上述的问题。

  为了避免上述问题的出现,我们应该在测量条件全都设置好之后,先按一下“Clear”键,清零之前的统计数据,重新按照测量条件统计,这时统计出来的数据才是我们想要的测量结果,经过清除之后,(展示图片)测试结果中的当前值、平均值就基本相当了。

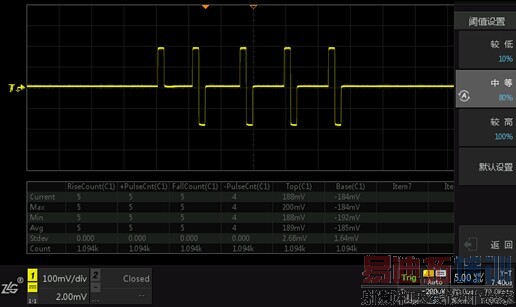

  图2  清除测量显示

  ZDS2022示波器作为一种测量仪器,其测量统计功能不容置疑,当测量统计显示结果不对时,很可能是您的测量方法不对或是操作不当,关注ZDS2022示波器百集实操视频,解答您的疑惑,走出操作误区!
