示波器实操特辑之24：CAN协议触发方式设置

　　在触发菜单中选中协议参数，旋转旋钮A选中触发模式，短按旋钮A查看触发模式，共包括：开始位、标准数据帧、扩展数据帧、标准远程帧、扩展远程帧和错误/过载帧5种类型。

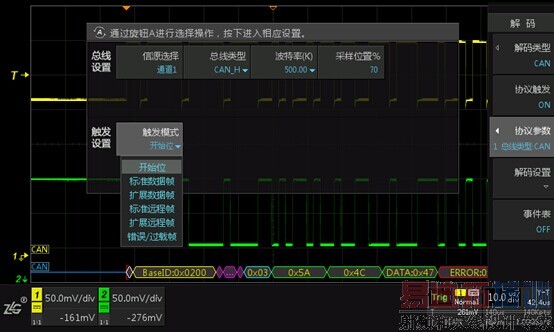

　　图1 协议解码设置菜单

　　我们选中标准数据帧触发，可看到需对标识符ID与数据长度DLC进行设置，当DLC不为零时，需要指定具体数据索引和触发数据，只有同时满足帧ID并且  设置数据都匹配的情况下才能触发。将DLC设置为3，因此要设置3个数据索引和3个相应的触发数据，我们将数据索引0设置为0X5A，数据索引1设置为0X4C，数据索引2设置为0X47，设置过程中注意旋钮A为微调，旋钮B为粗调，设置完成后，将波形调整到最佳视觉位置，此时该协议就是标准数据帧触发了。对该CAN协议进行解码后，我们可以看到触发点精确定位在0X47的结束位置。

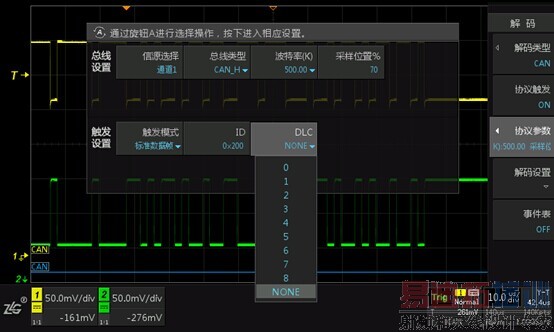

　　图2 标准帧触发设置界面

　　其中若没有DLC与数据的匹配设置，则不能有效触发。若只筛选帧ID，不管该数据帧中有没有数据，不需要筛选数据时，将DLC设置为NONE，当该数据帧中没有数据时，需设置DLC为0。其他触发模式操作类似，大家赶紧试试吧。
