示波器实操特辑之29：如何测量两路信号之间的时间差
录入：edatop.com 点击：
在实际的波形测量过程中，您是如何测量两通道信号间的时间差呢？
手动光标测量吗？这确实是一种常用的方法，但不免会造成一些测量误差，那有没有什么更好的方法呢？我们先来看下ZDS2022示波器是如何测量两路信号的时间差吧。
图1 选择上升沿延时测量项
ZDS2022示波器的51种参数测量统计中包含了电压、时间、计数以及一些其他的常用的测量参数，实际上其中时间范畴内的延迟就是两通道波形间的时间差，旋转旋钮B选中上升沿到上升沿之间的延迟，长按旋钮B，ZDS2022智能小词典窗口就将该参数图文并茂地进行了说明，根据自己的实际需要选择相应的延迟类型，返回到主界面，两通道波形的时间差结果就自动测量出来了，完全避免了因手动测量造成的误差，不仅操作方便，而且功能实用！

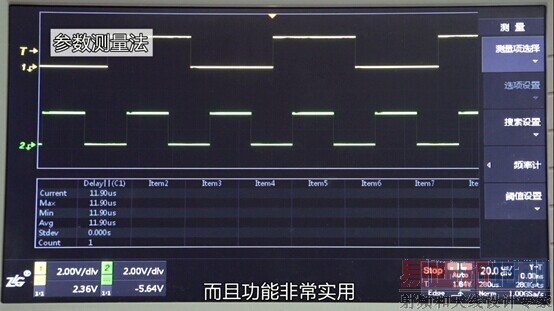

图2 测量两路波形的时间差
