示波器实操特辑之27：4Mpts的FFT分析样本点

　　有些信号特征在时域中不易判断，而在频域中却很容易分析。如直流电源的噪声特性分析，此时就要用到能将从时域信号转换成频域信号的傅立叶分析功能了。

　　ZDS2022示波器具有多达4Mpts的FFT分析样本点数，频率分辨率可高达250Hz，以输入信号为方波为例来演示如何对波形进行傅立叶分析。

　　图1 选择FFT运算

　　首先输入正弦波信号，使信号稳定显示在屏幕上，按下【Math】键，在模式选择中选择FFT，由于ZDS2022示波器采用优化的算法及强大的DSP处理器，使数据处理能力大大增强，眨眼瞬间，FFT分析频谱图和频谱表中分析结果已自动显示出来，旋转旋钮B可查看频谱表中列出的能量前20大的频率点，通过观察频谱图可直观地看到波形的各个频率成分。

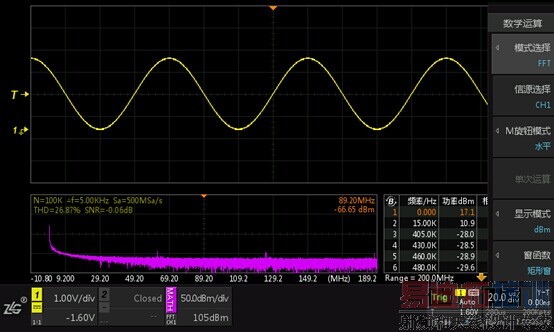

　　图2 FFT运算结果显示

　　旋转M1旋钮可调整频谱图的垂直档位或水平档位，短按M1旋钮，可在水平和垂直方向进行切换，旋转M2旋钮可调整频谱图的垂直偏移或水平偏移，短按M2旋钮，可将垂直偏移或水平偏移复位，对具体分析频谱图十分有利！

　　ZDS2022示波器的4M点FFT分析能力堪比频谱分析仪！无论是查找串扰问题、还是在模拟波形中查找由放大器非线性引起的失真问题时，它都是一项非常实用的功能！
