示波器实操特辑之30：UART协议触发

　　ZDS2022示波器百场技术交流会依然在如火如荼进行中，近期某客户跟我司FAE交流，他想稳定触发UART数据帧的第一个位，依次进行了“边沿触发”--“上升沿触发”设置，然后进行【Simple】单次触发，经测试多次，屏幕上偶尔出现“不在第一个上升沿触发，在后面的上升沿触发”，这到底是怎么回事呢？

　　首先，边沿触发并不会挑“边沿”或是只认第一个边沿，所以每一个符合触发条件的边沿，都是有可能触发的。实际上客户是想实现稳定触发UART数据帧的第一个位的功能，ZDS2022示波器本身就包含21种协议触发功能，不必使用边沿触发。

　　图1 屏幕上出现不在第一个边沿触发的情况

　　如何操作呢？我们按下【Trigger】键，将触发方式设为普通触发，将触发类型设为UART类型，协议参数设为开始位触发。然后按下【Horiz】键，将存储深度设为112Mpts，大存储深度模式能够使得在大时基下协议解码信息更完整。

　　图2 设置UART协议触发方式

　　然后按下【Decode】键，将解码类型设为UART，打开协议触发，此时该协议会按照在【Trigger】菜单中的设置条件进行触发，调大时基，在主界面上我们可以看到触发点准确定位在UART数据帧的第一个位上。

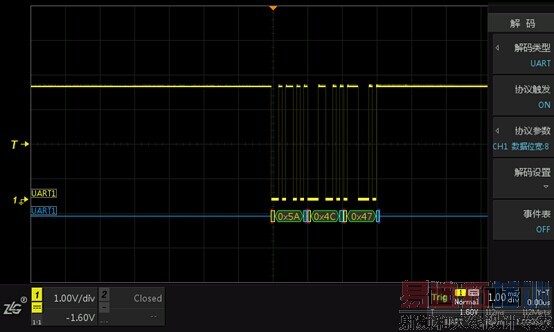

　　图3 在第一个上升沿触发以及解码结果
