示波器实操视频之33：示波器的参考波形功能如何用？

ZDS2022示波器百场技术交流会仍在火爆进行中，通过与某客户交流得知，他们的一块样板在上电瞬间可能存在异常波形，今天我们就用ZDS2022多次捕获上电信号，对多组上电 波形进行同屏幕实时对比观察！如何操作实现此种做法呢？

在ZDS2022示波器前面板的多功能控制区内有一个参考波形【Ref】键，该参考波形的功能可将测到的波形暂存在屏幕上，且支持3个参考通道对波形进行暂存，按下“通道使能”，旋转旋钮A到REF1，短按旋钮A选中REF1，选择“暂存波形”会将当前捕获的上电波形暂存，即为主界面上白色的参考波形1，同样，在通道使能中选中REF2，第二次给样板通电，选择暂存波形，主界面上就会出现淡蓝色的参考波形2，在通道使能中选中REF3，第三次对样板通电，选择暂存波形，主界面上就会出现淡黄色的参考波形3，第四次给样板通电，当前屏幕上可看到4组上电瞬间的波形。

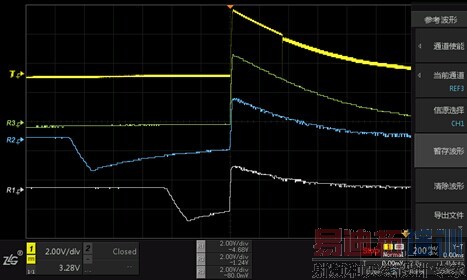

图1  4组上电波形同屏显示

此对比观察图就非常有价值了，不仅对4组上电波形的对比情况一目了然，异常出现的具体位置也十分清晰！

ZDS2022参考波形功能的设计，帮助用户快速分析判断故障原因，非常有实用价值！
