示波器实操特辑之31：视频触发

　　本期视频来聊一聊视频信号，我们知道示波器有模拟和数字示波器之分，视频信号也有模拟与数字的区别，今天我们就来分享下如何用ZDS2022来触发模拟视频信号。

　　向示波器输入模拟视频信号，按下【Trigger】键，将触发方式设为普通方式，触发类型设为视频类型，设置视频极性为负同步极性，共包含三种视频格式：NTSC（ N制）、 PAL（帕制）和SECAM（塞康制），选择NTSC（ N制），将触发模式设为任意行，我们调整触发电平，由于触发点在任意行触发，所以波形会不断移动。视频触发共包括任意行、指定行、任意场、偶数场和奇数场5种触发模式。我们将触发模式设为指定行触发，行  设置范围可从1到525，将其设成400，调小时基，放大波形，可清晰看到稳定触发的波形，此时即为第400行触发。

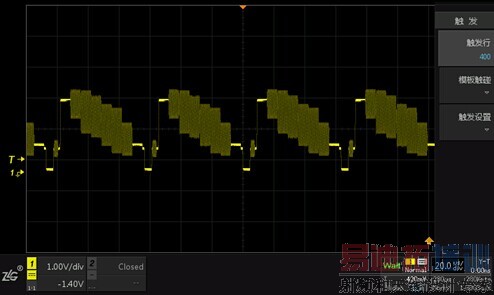

　　图1  第400行触发

　　短按旋钮B可将触发行复位到1，将时基调大，我们将触发行从1调到525，可看到波形缓慢移动，从一帧的第一行移动到一帧中的第525行（最后一行），同时也验证了NTSC（N制）视频格式每帧包括525行像素。

　　学会了ZDS2022的视频触发操作，您就可以利用视频信号触发结果与标准视频信号对比，即可轻易发现信号中的问题！
