示波器实操视频之32：如何用示波器对IIC解码
录入：edatop.com 点击：
I2C作为一种常用协议，ZDS2022示波器考虑到用户的需求，毅然决然地加入了完全开放的I2C触发与解码功能！那如何进行操作呢？
按下【Decode】键，将解码类型设置为I2C协议，将协议触发设为ON，由于在自动触发模式下，波形显示会不稳定。按下面板上的【Auto/Normal】键，将触发方式切换为普通触发，打开协议参数，可进行总线和触发设置，触发模式包括3种模式：起始位、结束位和地址值，我们选中地址值，设置触发地址为0×50，写模式，响应类型设为ACK，将时基调大，仔细观察触发位置，此时由于没有识别到完整帧使协议无效解码，可通过按下【Horiz】键，将储存深度设为56Mpts，增大存储深度，即可有效解码，从屏幕协议可清楚看到符合参数设置的0×50地址值的触发位置。

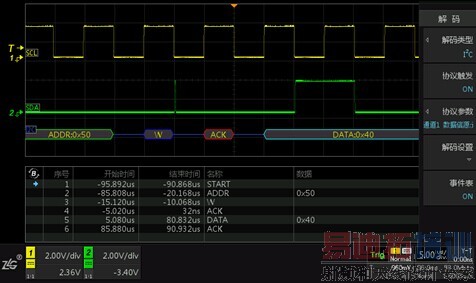

图1 IIC解码图
同时可开启事件表，通过旋转旋钮B查看所有解码事件，在停止状态下，短按旋钮B可使触发点准确定位在选中的事件上，对协议分析十分有利！
