示波器实操特辑之36：参考波形的导出与导入

　　经常看ZDS2022示波器百集实操视频的用户可能已经了解，近期我们有一期视频与大家分享了ZDS2022的【Ref】参考波形的功能。有客户微信回复说他已经暂存了参考波形，但是不太清楚ZDS2022可以对参考波形进行哪些操作处理，今天我们就来谈谈ZDS2022能对参考波形进行哪些处理呢？

　　在当前通道中选择需要操作的参考波形，我们选择REF1，此时可通过旋转M2旋钮可调节REF3波形的垂直偏移，旋转M1，可调整REF3波形的垂直档位，短按M1，可进行微调和粗调的切换。

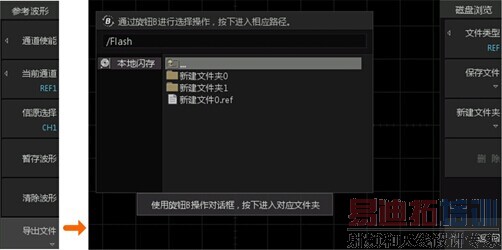

　　其实ZDS2022还可以支持参考波形的导出与导入功能的！我们可按下“导出文件”软键，短按旋钮B选中本地闪存，选中保存文件，在“输入”菜单中可对文件名进行修改，可选以时间命名，点击确认输入即可，完成参考波形导出。

　　图1  参考波形导出

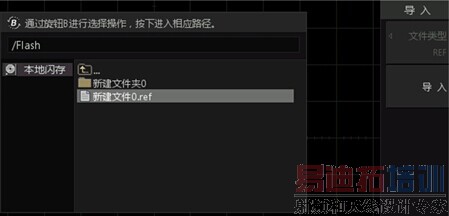

　　那如何导入参考波形呢？先将参考波形清除，按下清除波形，选中导入文件，旋转旋钮B选中刚才导出的参考波形即可。

　　图2  参考波形导入

　　刚才我们是将参考波形存入本地，您也可以将U盘插入示波器前面板上的USB口，进行外部存储，操作是类似的。

　　ZDS2022示波器参考波形功能强大，只要合理利用定会为您的工作带来很大的便利！
