示波器实操视频之37：延迟触发
录入：edatop.com 点击：
ZDS2022示波器具有11种基础触发和完全开放的21种协议触发功能，今天和大家来聊一聊基础触发中的延迟触发。
这里所说的延迟是指沿与沿之间的延迟，是符合触发条件的两个相距最近的边沿。比如，我们想要捕获通道1波形的上升沿与通道2波形的下降沿，并要求上升沿到下降沿的时间间隔在150us到200us之间。如何操作实现呢？
按下【Trigger】键，将触发方式设为普通，触发类型设为延迟触发，将信源A设为通道1，将信源B设为通道2，ZDS2022延迟触发固定触发在信源B的边沿处，触发模式包括4种模式，我们设为A的上升沿到B的下降沿，限定符是用来设定延迟时间的，选择延迟时间在指定范围内，按中下一页软键，将时间下限设为150us，时间上限设为200us，等待波形触发，此时通道1的上升沿到通道2的下降沿之间的时间间隔就处于150us到200us之间了！

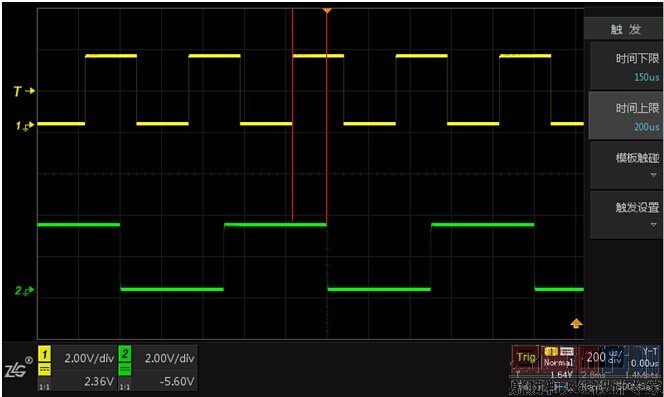

图1 延迟触发
