示波器实操特辑之46：Wiegand协议的触发

　　大家好，上期视频跟大家分享了Wiegand协议的解码，在协议解码的基础上，观察协议的触发波形更有价值！今天我们就来聊聊Wiegand协议的触发功能。

　　按下【Trigger】键，将触发方式设为普通，在协议解码中开启协议触发后，触发类型会自动设为Wiegand协议，在“协议参数”中设置协议触发参数，DATA0设为通道1，DATA1设为通道2，ZDS2022示波器Wiegand协议类型可设置为26位、39位、44位和自定义，系统默认设为26位，位最大间隔是输入两个数据之间允许的最大间隔，设置范围为0.00ns~1.00s，默认为10.0ms，最大位间隔的设置意义在于要判断帧的完整性，当空闲电平时间超过该值时视作帧结束。触发模式包括开始触发与数据触发两种，对于数据触发还设置有4种匹配模式，包括：None、FC、CC、FC+CC，您可以根据自己的需要进行数据匹配模式选择，我们选择FC+CC（机器代码与卡号），FC触发值设为0×05，CC触发值设置为0×5A5A，旋转旋钮B可粗调数值，旋转旋钮A可进行微调，在有效解码环境下，可清晰看到触发点已准确定位在设置的数据位处。

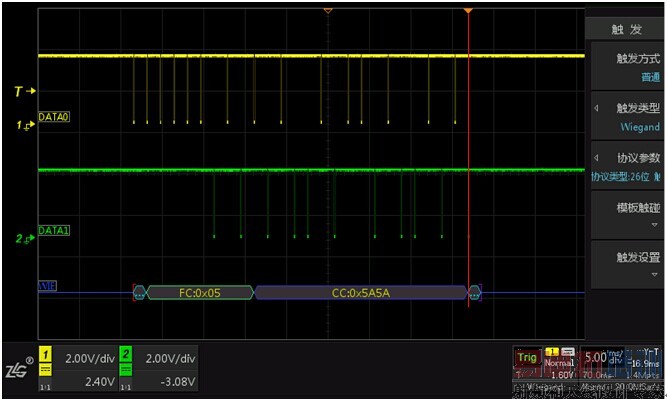

　　图1  Wiegand协议触发
