示波器实操视频之58：FlexRay协议解码

　　大家好，对于汽车行业中常用的高速、具备故障容错能力的FlexRay总线，您还在单独购买模块去解析吗？ZDS2022示波器为您免费开放的21种协议触发与解码中就已包括了FlexRay总线！今天和大家分享FlexRay总线的解码操作！

　　按下【Decode】键，将解码类型设为FlexRay，开启协议触发，在前面板上的触发控制区内按下【Auto/Normal】键，将触发方式由自动设置为普通触发方式，按下协议参数软键，对总线和触发进行相关设置，信源选择设置为通道1，ZDS2022示波器为FlexRay总线提供了3种通信频率，其中包括2.5Mbps、5Mbps和10Mbps，短按旋钮A，我们选择10Mbps。触发模式包括传输起始序列TSS和Frame ID（帧ID）两种，当您将触发模式设置为Frame ID时，需指明在系统设计过程中分配到每个节点的ID值，还要进一步设置负载帧标志、空帧标志、同步帧标志和起始帧标志，我们选择TSS触发模式。

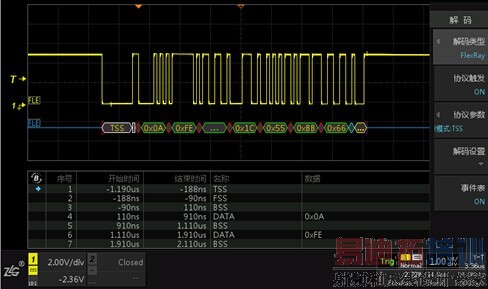

　　图1  FlexRay协议解码

　　保证有效解码的前提不仅要设置正确的协议参数，还应该设置合适的阈值，按下解码设置软键，将自动阈值设为手动阈值，旋转旋钮A设置合理的通道阈值，旋钮A为微调，旋钮B为粗调，最终打开事件表，通过旋转旋钮B可对所有解码事件进行查看，在停止状态下，可短按旋钮B，则解码事件会准确定位在屏幕中央。
