elmos内置PSI5接口的压力传感器E524.40

2014年3月26日，艾尔默斯公司（elmos）日前宣布推出内置PSI5接口的第二代压力传感器芯片-E524.40。该产品专门针对汽车安全应用（侧安全气囊和行人保护系统）而设计的。该传感器的性能不会受到环境平均气压的干扰，能够识别气压的突然变化。它可以连续检测和分析相对气压和平均气压的变化。芯片符合AK-LV29 (VDA)标准规范，是按照ISO 26262标准的“功能安全”要求而设计的。

    该款芯片带有检测以及数字信号输出功能，可以识别动态压力变化，并将识别的信号传输至PSI5接口。为了监控系统状态，进而满足功能安全的要求，芯片的诊断数据也通过接口部分进行传输。除此以外，在系统启动和运行期间，芯片还将运行自检功能，开启诊断功能。自测功能对传感器和芯片部分都进行检测(模拟部分、DSP、ROM和EEPROM)。

    芯片内部集成的EEPROM旨在保存校准数据、设备ID以及用户的编程数据。这款芯片采用改进型SOIC20封装。

    对于PSI5网络组件，Elmos公司提供接口芯片E981.07和E981.08(分别是双通道和4通道)。因此，利用同步模块可以容易并且迅速地配置完整的系统。

产品特性

·标准压力传感器，用于碰撞检测，符合AK-LV29 (VDA)标准

·P515数据接口，实现同步或异步传输模式

·在改进型SOIC20封装内实现压力传感器单元与信号处理芯片的集成

·可在以下两个压力范围调整输入精度放大器与信号链路：

·压力检测范围l: 400～1500 hPa；范围2: 400...1900 hPa

·适合线性化、数字滤波的数字信号处理，用于平均环境气压和相对动态压力的计算

·带有芯片温度检测

·片上EEPROM，用于校准系数、唯一的器件以及用户可编程数据

·自测功能，用于压力传感器和芯片内部电路

·满足功能安全要求，符合ISO26262标准应用

·碰撞压力传感器，适合被动安全应用

·主动行人保护安全系统

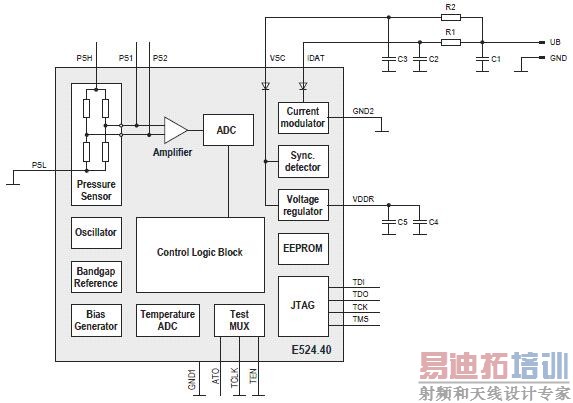

典型应用电路

欲了解更多信息、应用笔记和索取样品，请发送主题为“E524.40”的电子邮件至sales_china@elmos.com，欢迎访问公司网站（www.elmos.com） 。
