新型温湿度传感器SHT10的原理及应用

录入：edatop.com 点击：

摘要：详细介绍Sensirion传感器公司推出的新型集成数字式温湿度传感器。该传感器采用CMOSens专利技术将温度湿度传感器、A/D转换器及数字接口无缝结合，使传感器具有体积小、响应速度快、接口简单、性价比高等特点。本文结合实例讲解该传感器的命令、时序，以及其在单片机系统中的应用。

关键词：SHT10；温湿度传感器；数字传感器；ATmeg8L

引言

随着社会的不断发展前进，人们进入了数字化信息时代，对生活质量的要求越来越高。汽车、空调、除湿器、烘干机等都已家喻户晓，它们都离不开对温度、湿度等环境因素的要求。

瑞士Sensirion公司推出了SHTxx单片数字温湿度集成传感器。采用CMOS过程微加工专利技术（CMOSens technology），确保产品具有极高的可靠性和出色的长期稳定性。该传感器由1个电容式聚合体测湿元件和1个能隙式测温元件组成，并与1个14位A/D转换器以及1个2-wire数字接口在单芯片中无缝结合，使得该产品具有功耗低、反应快、抗干扰能力强等优点。

1 SHT10的特点

SHT10的主要特点如下：

◆相对湿度和温度的测量兼有露点输出；

◆全部校准，数字输出；

◆接口简单（2-wire）,响应速度快；

◆超低功耗，自动休眠；

◆出色的长期稳定性；

◆超小体积（表面贴装）；

◆测湿精度±45%RH，测温精度±0.5℃（25℃）。

2 引脚说明及接口电路

（1）典型应用电路

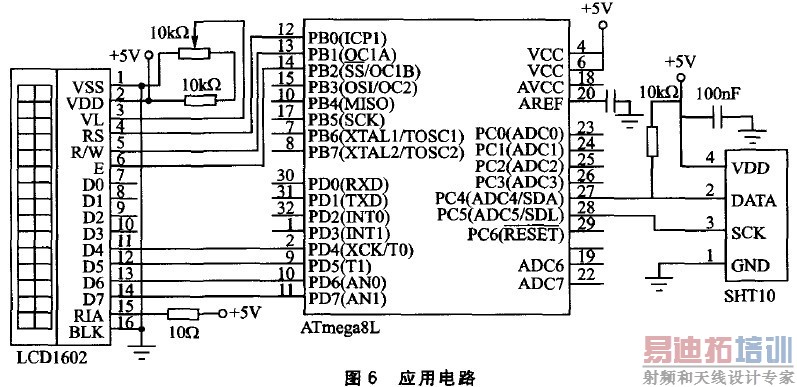

SHT10典型应用电路如图1所示。

（2）电源引脚（VDD、GND）

SHT10的供电电压为2.4V～5.5V。传感器上电后，要等待11ms，从“休眠”状态恢复。在此期间不发送任何指令。电源引脚（VDD和GND）之间可增加1个100nF的电容器，用于去耦滤波。

（3）串行接口

SHT10的两线串行接口（bidirectional 2-wire）在传感器信号读取和电源功耗方面都做了优化处理，其总线类似I2C总线但并不兼容I2C总线。

①串行时钟输入（SCK）。SCK引脚是MCU与SHTIO之问通信的同步时钟，由于接口包含了全静态逻辑，因此没有最小时钟频率。

②串行数据（DATA）。DATA引脚是1个三态门，用于MCU与SHT10之间的数据传输。DATA的状态在串行时钟SCK的下降沿之后发生改变，在SCK的上升沿有效。在数据传输期间，当SCK为高电平时，DATA数据线上必须保持稳定状态。

为避免数据发生冲突，MCU应该驱动DATA使其处于低电平状态，而外部接1个上拉电阻将信号拉至高电平。

3 命令与时序

（1）SHT10命令

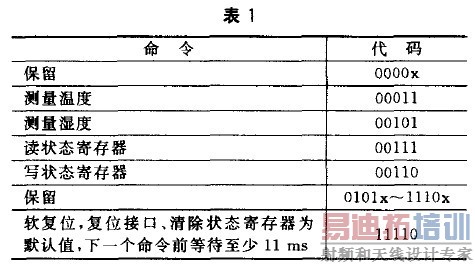

SHT10命令如表1所列。

（2）命令时序

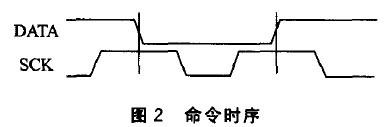

发送一组“传输启动”序列进行数据传输初始化，如图2所示。其时序为：当SCK为高电平时DT翻转保持低电平，紧接着SCK产生1个发脉冲，随后在SCK为高电平时DATA翻转保持高电平。

紧接着的命令包括3个地址位（仅支持“000”）和5个命令位。SHT10指示正确接收命令的时序为：在第8个SCK时钟的下降沿之后将DATA拉为低电平（ACK位）,在第9个SCK时钟的下降沿之后释放DATA（此时为高电平）。

（3）测量时序（RH和T）

“000 00101”为相对湿度（RH）量，“000 00101”为温度（θ）测量。发送一组测量命令后控制器要等待测量结束，这个过程大约需要20/80/320ms对应其8/12/14位的测量。测量时间随内部晶振的速度而变化，最多能够缩短30%。SHT10下拉DATA至低电平而使其进入空闲模式。重新启动SCK时钟读出数据之前，控制器必须等待这个“数据准备好”信号。

接下来传输2个字节的测量数据和1个字节的CRC校验。MCU必须通过拉低DATA来确认每个字节。所有的数据都从MSB开始，至LSB有效。例如对于12位数据，第5个SCK时钟时的数值作为MSB位；而对于8位数据，第1个字节（高8位）数据无意义。

确认CRC数据位之后，通信结束。如果不使用CRC-8校验，控制器可以在测量数据LSB位之后，通过保持ACK位为高电平来结束本次通信。
测量和通信结束后，SHT10自动进入休眠状态模式。

（4）复位时序

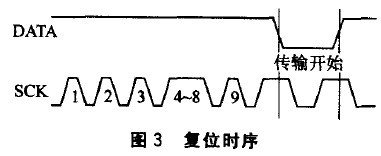

如果与SHT10的通信发生中断，可以通过随后的信号序列来复位串口，如图3所示。保持DATA为高电平，触发SCK时钟9次或更多，接着在执行下次命令之前必须发送一组“传输启动”序列。这些序列仅仅复位串口，状态寄存器的内容仍然保留。

（5）状态寄存器读写时序

SHT10通过状态寄存器实现初始状态设定。

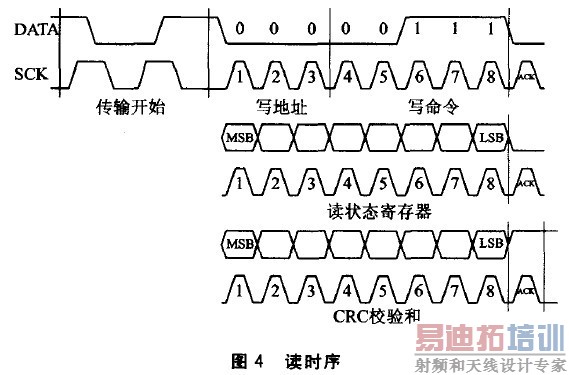

读状态寄存器时序如图4所示。

写状态寄存器时序如图5所示。

4 几点说明

①CRC-8校验。整个数据的传输过程都由8位校验保证，确保任何错误的数据都能够被检测到并删除^[1]。

②为保持自身发热温升小于0.1℃，SHTxx的激活时间不超过10%。如12位精度测量，每秒最多测量2次。

③转换为物理量输出相对湿度输出转换公式为：

其中，RH_linear为25℃时相对湿度的线性值，SORH为传感
器输出的相对湿度的数值,c₁，c₂,c₃为系数，如表3所列。

当测量温度与25℃相差较大时，则需要考虑传感器的温度系数：

      其中，RH_true为温度不等于25℃时相对湿度的实际值，θc为当前温度，t1、t2是系数，如表4所列。

      温度输出转换公式为：

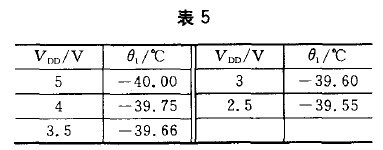

      其中，θ为实际温度，SOθ为传感器输出的温度数值，θ₁,θ₂为系数，如表5、表6所列。

      由于湿度与温度经由同一块芯片测量而得，因此SHT10可以同时实现高质量的露点测量。具体算法可参阅参考文献^[2]，这里不再详述。
