NEC东金开发出可检测超微小振动的传感器

录入:edatop.com    点击:



可检测0.0001G以下加速度的PZT传感器。左为嵌入型,右为通用型传感器

  NEC东金开发出了可检测出一滴水滴到玻璃表面上时的微小振动变化的传感器。目前正考虑将其与NEC自主开发的音响及振动解析技术相结合,提供早期发现构造物异常的服务。

  NEC东金开发的振动传感器是基于锆钛酸铅(PZT)的压电陶瓷。可捕捉到灵敏度出色的科学测量振动传感器测量的约20倍的微小振动(图1)。科学测量振动传感器最大只能测量约0.001G的加速度,而NEC东金开发的传感器可测量0.0001G以下的加速度。该公司没有公布传感器的具体构造,不过表示采用了能放大微小振动的机构,可将物体内部产生的电荷在不受损害的情况下提取出来。

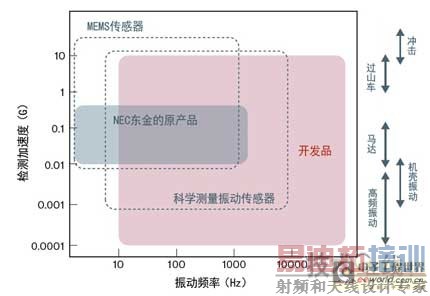

图1:NEC东金开发的振动传感器的检测范围
可检测此前无法识别的摩擦振动及晃动等谐波振动。(图由本站根据NEC东金的资料制作)

还可检查异常脉搏等

  随着振动传感器灵敏度的提高,此前无法检测到的异常振动能够实现“可视化”。比如可发现螺丝出现松动的机械的微小晃动、摇摆以及水滴渗出程度的肉眼看不见的管道龟裂等。

  另外,传感器的成本也非常低。科学测量振动传感器仅传感器本身就要数十万日元,而NEC东金的产品只需数千日元即可(样品价格为8000日元)。“此前即使想测量,也会因价格太高而犹豫不决,而此次的产品可实现在很多场所设置振动传感器”(NEC系统安装研究所主任研究员佐佐木康弘)。例如,将振动传感器装进工厂的机床和配管中、用于产品的最终检查装置以及植入楼宇的结构体中等,可早期发现异常情况。此外,还可利用该传感器检测人体的脉搏是否异常。

  NEC和NEC东金计划将此次开发的振动传感器与基于互联网服务器的诊断服务配套销售。“通过让服务器积累并记忆通常的振动波形和异常时的振动波形,可提高检测的精度”(佐佐木)。目前NEC东金已开始与NEC集团及伙伴企业共同实施实地试验以尽快产品化。
