LED颜色及亮度测试方案

录入:edatop.com    点击:
<script language='javascript' src='http://www.ca800.com/apply/gg/300_300.js'></script>

一、原理

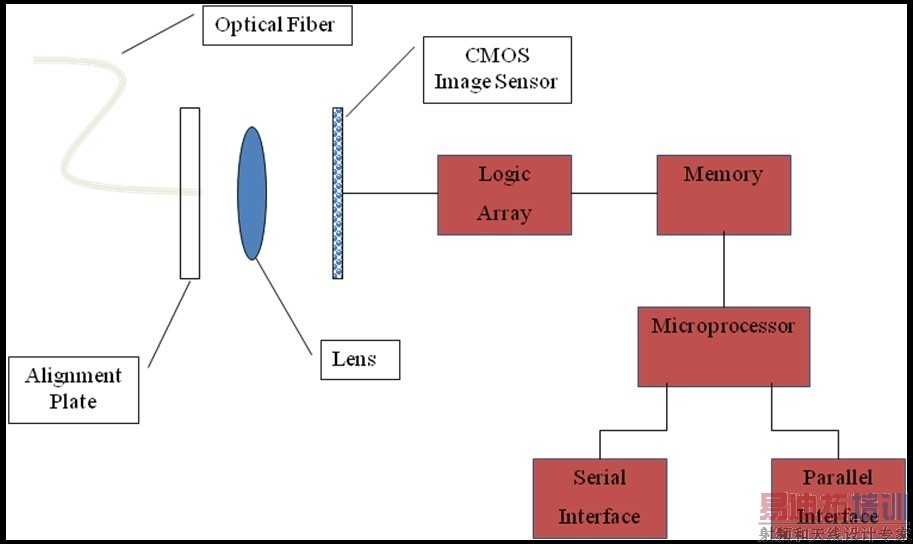

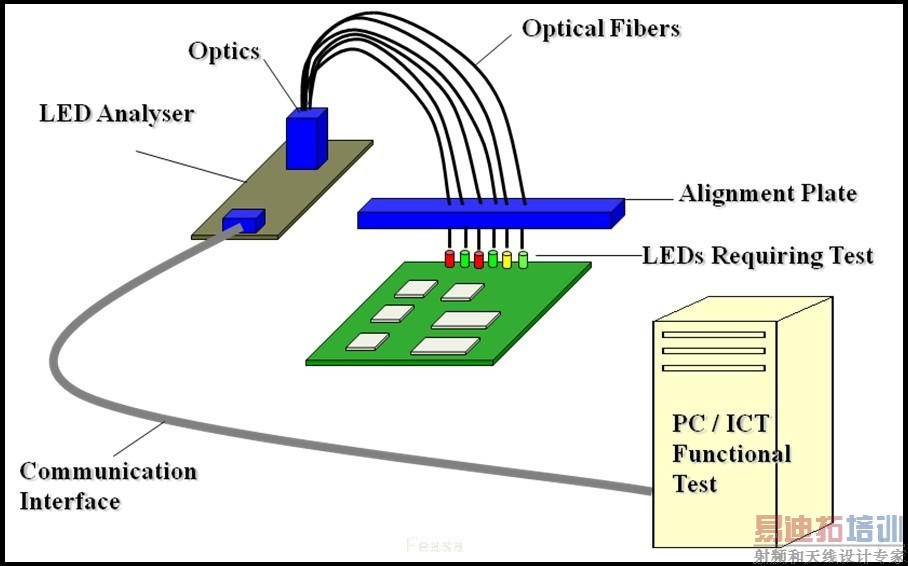

  通过光纤采集LED光信号,经过光电信号转换,导入LED测试(分析)模块,分析数据通过各种数据接口导入电脑,并衔接于ICT在线测试和功能测试程序中,生成数据报告。


二、Feasa LED分析仪的使用

  1、Feasa LED Analyser是一个测量系统,能够实现快速动测试LED的颜色和亮度。每个LED分析仪能同时测量多达20种不同的颜色和强度的光源。从光纤(POF)收集,进行测量和分析。该装置是专为LED和液晶显示器等设计的自动测试装置。

  2、该分析结果可以读出通过并行接口,RS232串行接口或USB接口。读回所需信息的时间小于1.5秒,这使得它非常适合集成在自动测试设备(ATE)。对于超过20个LED应用多个LED分析仪可同时使用。



   3、用于功能测试和ICT在线测试的应用程序。测试的应用范围从LED的显示器和移动电话,汽车照明的位置,在行业或电子元件生产线检查系统。也被人工视觉应用。


三、Feasa LED测试仪的优势

   该系统的设计保证了良好的重复性和颜色的歧视。

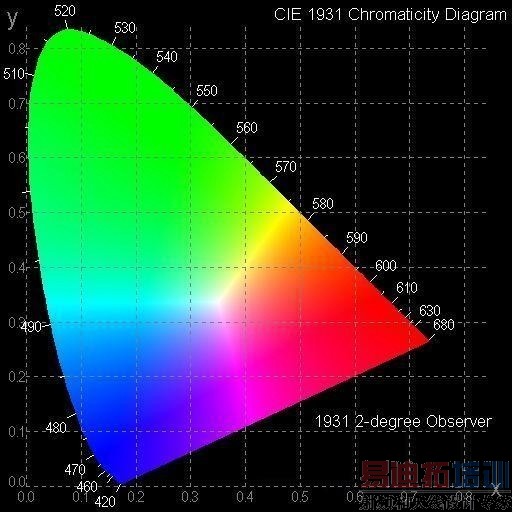

   高度准确地反映在不同的色彩空间LED色彩。

   安装方便。

   使用1mm的光纤(POF),可轻松地使用现成的工具。

   非常适合用在小空间。

   可以修改LED分析仪传感器的灵敏度。

   闪光和PWM(脉宽调制),也可以进行测试。

   串行RS232,ICT和USB接口。

   LED分析仪使用的系统,可以测量和测试所有类型LED的颜色和亮度。

   使用不同版本的测试,从2到20个频道,以适应任何类型的应用

四、Feasa Led 测试仪的应用

  ICT在线测试
       功能测试
  LED颜色亮度
  汽车仪表盘/刹车灯
  室内外照明
  手机显示屏
  LED电视.
  工业和医学仪器
  建筑照明

五、参数
  Optical
  Red Peak Efficiency Wavelength 615 nm
  Green Peak Efficiency Wavelength 540 nm
  Blue Peak Efficiency Wavelength 465 nm
  Total Operating Wavelength Range: 450 nm to 650 nm
  Electrical
  Supply Voltage 5.0 V
  Supply Current 120 mA
  Interface USB
  RS232-C Compatible

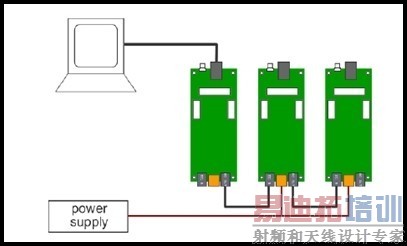

  Daisy Chain Feature
  Output Data Format Intensity
  Saturation*
  Hue
  RGB
  x y
  u v
  * Saturation is the degree of whiteness emitted by a LED

  Physical
  Contained in Aluminium Enclosure
  Dimensions 127mm x 57mm x 38mm
  Fiber Length 0.6m
  Fiber Diameter 1.0mm, including cladding
  Number of Fibers 6, 10 or 20 Fibers
  Minimum Bend Radius of Fiber 15mm
  Operating Temperature Range 0°C to +50°C

  Accuracy
  White x = ± 0.0015, y = ± 0.0015
  Red (615nm) ± 3nm
  Green (540nm) ± 4nm
  Blue (465nm) ± 3nm

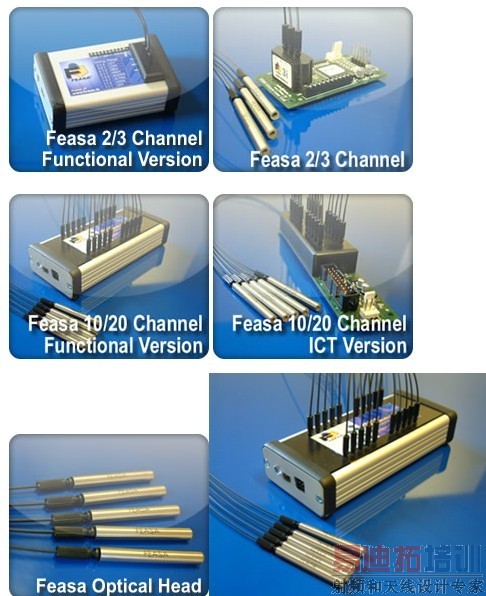

  Feasa 20 Channel LED Analyser Part No.: Feasa 20-F (Test up to 20 LEDs)
  Feasa 10 Channel LED Analyser Part No.: Feasa 10-F (Test up to 10 LEDs)
  Feasa 6 Channel LED Analyser Part No.: Feasa 6-F (Test up to 6 LEDs)
  Feasa Optical Head (Vertical Access) Part No.: OH-3
  Feasa Optical Head (Side Access) Part No.: OH-4

  All LED Analysers are supplied with Software, Optical Fibers, Receptacles,Cables and Fibercutter free of charge





六、总结

  在目前LED测试大部分采用人工目测的情况下,Feasa LED测试仪可以充分发挥在LED组装的制程控制中的作用,在LED的PCBA生产过程中,有效地保证测试测精度,结合ICT在线测试和功能测试,不用增加测试工位,提高了效率,达到快速、全自动化,避免人为漏判。

  Feasa LED测试仪是一个功能强大,高度精确,高重复性,适应性强,使用方便,快速,全自动化LED颜色和亮度测量传感器,广泛应用于PCB业界和测试设备。
