日置最新推出LED光测试仪:TM6101

录入:edatop.com    点击:

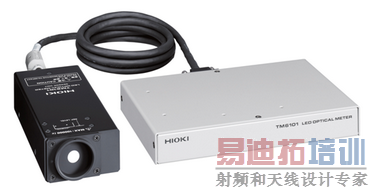

  日置(HIOKI)于本季推出的新品TM6101,是一款针对白色LED产线检查所研发的光测试仪。

  TM6101具备了业界内领先的测量速度,能够测量色度、光度、演色性等白色LED的光学特性。随着LED市场需求的不断激增,最适用于产线。

  ■ 白色LED的测量

  白色LED生产线必须对于色度•光度•演色性等光学特性进行测量。色度是将光的色调数值化,光度则表示光的明亮程度。另外,演色性是指白色LED光源照射物体时呈现色彩的视觉效果质量高低的评价。白色LED在出货前,各生产厂商必须要在一定的范围内检查其特性,TM6101正是对应此需求的不二选择。

  ■ TM6101的特点

  1. 业界最快的测量速度
每次的测量时间最快可达5ms(5/1000秒),堪称业界最快。
对于追求短时间测量的产线客户来说,大有帮助。

  2. 达到业界领先的色度测量值的稳定性水平
色度测量值的稳定性在业界内处于顶级水平(*1),在严格的色度分极上功不可没。
(*1)有效值±0.0001

  3. 大幅降低了光入射角不同对色度值所造成的影响
通过对光传感器的入射角依赖性降低的设计,可直接对LED进行光度测量、积分球的测光等各种测光条件都可使用。TM6101可对应多样化检查需求。

  ■ TM6101的主要参数

测量项目

(1)        照度、光束、光度

(2)        色度

(3)        演色性

(4)        相关色温和 Δuv

(5)        主要波长和色纯度

测量范围

[ 照度 ]100lx ~ 100,000lx

精度

[ 照度 ] ± 5% (光度标准灯泡 1,000lx 时)

     23 ± 5 ℃ /80%rh 以下,开机预热时间 60 分钟

暗值补偿后± 5 ℃,设置最适合量程( *1 )

*1 设置检测电平值的最大为 30%fs 以上的积分时间以及增量

接口

[USB2.0] 通过附件测量软件或测量数据库,可获取测量结果并控制测量

[ 数字 I/O]

输入:外部触发       光耦合器绝缘,无电压接点输入

H (有效): 0 ~ 1V (输入电流 3mA )

L (无效):开路或 5 ~ 30V

输出:测量结束       光耦合器绝缘, NPN 开路集电极

DC 30V ,最大 DC50mA/ch

残留电压 1.5V 以下( 50mA ) /1V 以下( 10mA )

电源输出(内部电源)

DC4.5 ~ 5V ,最大 DC100mA ,同保护接地和测量电路绝缘

使用温湿度范围

5 ~ 35 ℃, 80%rh 以下,不凝结

保存温湿度范围

-10 ~ 50 ℃, 80%rh 以下,不凝结

电源

AC 适配器 9418-15 ( AC100 ~ 240V , 50/60Hz , 6VA )

体积

(不含突出物)

[ 主机 ]210W × 30H × 135D ± 1mm

[ 传感器单元 ] 70W × 39.5H × 172D ± 1mm

重量

[ 主机 ]1,000g   [ 传感器单元 ]550g
