Vishay推出业内最小Lug安装空间的NTC热敏电阻

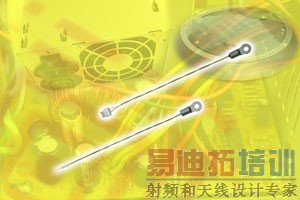

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出具有65mm2/ 0.1 in2的业内最小Lug安装空间的新系列Mini Lug负温度系数(NTC)热敏电阻--- NTCALUG03。新器件的最短响应时间小于4秒,能够在-40℃~+125℃温度范围内快速、精确地测量出温度。
除了直径小的优点,NTCALUG03还采用了5.5mm的小型环状扣环,这种扣环能够用M2螺丝或北美的1号、2号按扣进行安装。小尺寸再加上镀银的镍导体,使器件的ΔT热梯度小于5%,从而在空间受限的应用中能够精确地测量表面温度。器件针对机壳、散热器、功率电子和导管,以及测试和测量仪器、家用电器和工业设备中导体的热管理做了优化。
今天发布的热敏电阻使设计者能够采用+25℃下的电气阻值(R25),满足其对自加热、电压输出或噪声抑制应用的要求。NTCALUG03器件的R25为10k
、12k
或47k
,容差为±2%和±3%。热敏电阻可选配1.5mm间距的ZHR-2连接器,能够对引线长度和螺丝尺寸进行定制,比如采用M3/American的3号、4号按扣。NTCALUG03系列符合RoHS指令2002/95/EC。
器件规格表:
编号 | R25 阻值 | R25 容差 | B25/85 阻值 | B25/85 容差 | 包括连接器 |
NTCALUG03A103H | 10 k | ± 3 % | 3984 K | ± 0.5 % |
|
NTCALUG03A103HC | 10 k | ± 3 % | 3984 K | ± 0.5 % | X |
NTCALUG03A103G | 10 k | ± 2 % | 3984 K | ± 0.5 % |
|
NTCALUG03A103GC | 10 k | ± 2 % | 3984 K | ± 0.5 % | X |
NTCALUG03A123H | 12 k | ± 3 % | 3740 K | ± 1.5 % |
|
NTCALUG03A123HC | 12 k | ± 3 % | 3740 K | ± 1.5 % | X |
NTCALUG03A473H | 47 k | ± 3 % | 3740 K | ± 1.5 % |
|
NTCALUG03A473HC | 47 k | ± 3 % | 3740 K | ± 1.5 % | X |
新款NTC热敏电阻现可提供样品,并已实现量产,大宗订货的供货周期为十二周。
