全功能视觉传感器的应用

全新的PresencePLUS ProTM能够以超低价格解决各种视觉检测应用难题。此视觉传感器通过捕捉图像并进行分析，运用一种或多种视觉工具程序，最终输出判断结果。
　　
在汽车大批量生产过程中，种种原因会使汽车配件生产和组装产生一些缺陷,这就会涉及到各种各样的检查、测量和零件识别应用，例如汽车零配件尺寸检查和自动装配的完整性检查等，而当今企业之间的竞争中的“零缺陷”要求已经不允许哪怕是0.1%的缺陷存在。因此, 如何及时发现并消除产品缺陷,降低生产成本，成为汽车制造业企业关注的一个问题。 新型的基于CCD相机的全功能视觉检测传感器PresencePLUS Protm应运而生，它通过抓取图像并使用一个或多个视觉工具来进行分析并给出判断结果。视频输出" title="视频输出">视频输出 、示教工具以及特别低的价格是它最大的优势。
　　
PresencePLUS Protm具有非常友好的用户界面，可替代" title="可替代">可替代 多只普通的传感器，安装调整也更加简便。它可在设定的范围内捕捉256级灰度图像，并转变为黑色及白色像素，根据参考像素值判断被测图像为“PASS或“FAIL。
　　
PresencePLUS Protm具有以下特点：
　　
1、功能强大，具有两种可补偿工件移动和旋转 的定位工具、五种有图像分析功能的视觉工具以及两种用于测量或评估视觉工具检测的结果的分析工具，可替代昂贵的视觉系统" title="视觉系统">视觉系统 出色地解决特定的检测应用；
　　
2、自动示教或用户自行设置：可直接照明被测物，调节摄像头焦距，选择检测功能及分析方法，检测的公差可通过示教或手动进行设置；
　　
3、简单的安装及操作使用：可通过PC机设置，可同时进行多次数据的检测，并随着被测物的移动及旋转自动进行调整，无需另外使用夹具；
　　
4、全内置Ethernet以太网及灵活的I/O" title="I/O">I/O 接口和分离的视频输出允许用户进行实时视频输出。
　　
为使定购简单化，PresencePLUS Protm系统提供了完整的套件" title="套件">套件 ，包括单一传感器应用所必要的每一组件。所有套件包括一个传感器、 8/12/16mm的镜头、2/5/9m电缆、可见红色光源和基座式安装支架。特别套件也包括与Windows PC相连的串口电缆，且带有关于 PresencePLUS Protm软件的免费CD-ROM。
　　
以下是PresencePLUS Protm的一些应用举例：
　　

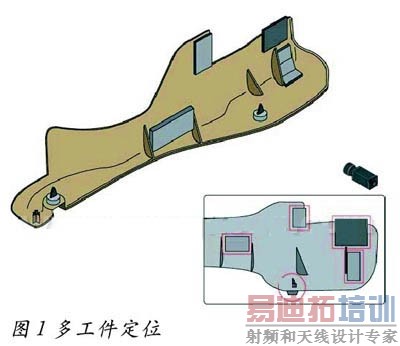

1、多工件定位
　　
PresencePLUS Protm视觉系统配合LCF16LT镜头、高频荧光灯光源及PLC提供的触发信号，可进行汽车仪表板装配件上的泡沫塑料片及塑料螺母的到位及定位检测。高频荧光灯自上向下照明被测物，PresencePLUS Protm运用像素检测工具、目标物工具、边缘工具等来检测泡沫塑料垫片及塑料工件的到位、方向及定位（图1）。

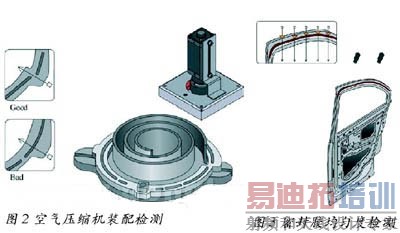

2、空气压缩机密封环的装配检测
　
正确安装时，密封环可在工作表面前后移动，因此，PresencePLUS Protm在确定方向前使用定位工具确认工件的位置，触发信号触发时进行图像捕捉，系统分析图像确认工件是否正确（图2）。如果工件方向错误，PresencePLUS Protm使用边缘工具将无法确认预设的边缘，随即警告操作者。

3、汽车门板密封胶均匀度检测
　　
汽车生产中，当机械手在汽车门板涂抹密封胶后，门板移动至检测位置，两套PresencePLUS Protm传感器安装于门板位置上方，自上而下检测密封胶。高频荧光灯要自上而下照明被测物，使用定位工具找到门板边缘，然后使用多边及目标物工具监控密封胶的宽度、位置及连续性（图3）。
