阻挡不需要频率的PLL滤波器

　　经常有要阻挡某些频率信号的情况，其中最常见的是50Hz或60Hz的电力线工频。图1中的PLL陷波滤波器可以用于阻拦不需要的频率。IC1 LM567C是一只音调解码器。C1、R1A和R1B等元件决定了IC1探测的频率F：F=1/[C1(R1A+R1B)]。当把频率F加到IC1的Pin 3时，输出端Pin 8变为低，因为IC1中的输出晶体管饱和。

　　LM567C解码器包含一个同相和正交探测器，由一只VCO（压控振荡器）驱动。VCO决定了解码器的中心频率。解码器的带宽为1070√V/(C2F)，其中V是rms（均方根）的输入电压，C2是微法级的电容。带宽是频率的一个百分比。

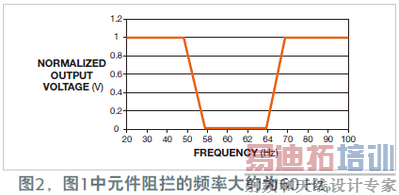

　　音调解码器的输出端通至IC2的控制端Pin13，IC2是一只CD4066四路双向模拟开关。输入电压连接到CD4066的输入端Pin1。此信号作为开关的控制。当控制端为逻辑1的高时，CD4066开关闭合，或为on，而当控制端为逻辑0低时，开关打开或为off。当IC1探测到不需要的频率时（此时是60 Hz），IC1的Pin 8以及IC2 Pin13为低。这个动作使开关开放，阻止不需要频率的信号通过（图2）。
