DDR-1500 DSC-2200在高性能测试测量中的应用

　　项目名称

　　高性能测试测量数据采集分析系统

　　应用

　　GE智能平台的DDR-1500高性能测试测量采集分析系统就是利用高精度的AD及DA卡和功能强大的在线配制、分析、存贮、回放软件来实现高性能测试测量。在测试测量过程中及时进行数据采集或波形输出。在持续在线动态监测情况下，需要同步保存数据。对于采集前端的非标信号处理，GE智能平台提供的DSC-2200可用于前端应变信号的处理，主要提供全桥、半桥、1/4桥接入方式的信号调理。对接入的桥路信号实现将应变信号进行放大、滤波、调偏、调零等功能。

　　GE DDR-1500/DSC-2200系统包括一个基于前端信号调理DSC-2200系统和基于数据采集和波形输出AD，DA的DDR-1500系统组成。前者由安装在机架内的多个模块化的前端信号调理模块以及一个可接收调理软件配置参数的处理器组成，前端信号调理模块根据需求可选择全桥、半桥、1/4桥接入方式模块和ICP模块等。后者提供64通道、24位精度、每通道2.5M/S采集卡和24Bit  、32通道、288KHz/ch DA输出卡。并配有功能强大的DaqHunter软件.

　　解决方案

　　GE 公司高速便携式测试系统可用于加速度信号、应变信号、压力信号、位移信号、转速信号测量系统。本应用主要是实时测量全桥、半桥、1/4桥和ICP信号，同步FFT,波形，工程量数据显示。同时保存数据。事后多种方式数据回放。根据配置可选择同步波形输出。全桥、半桥、1/4桥和ICP信号先接入到DSC- 2200模块进行信号调理。调理后的信号再接入DDR-1500数据采集系统，完成测量数据的配置、处理、保存及数据显示等功能。DDR-1500能够满足多种测试测量系统的设计需要，并可以提供丰富的AD、DA选择。

　　1.系统架构

　　测量的全桥、半桥、1/4桥信号通过DSC-2200后面板的接线端子接入至DSC-2220桥路信号调理模块，根据桥路信号的选择可选择相应的接线方式和DSC-2220对信号进行放大、滤波、调偏、调零等软件配置。ICP信号通过后面板的BNC接入至DSC-2240 信号调理模块. DSC-2200调理后的桥路信号和ICP信号通过前面板引入到DDR-1500数据采集系统。DDR-1500是便携式测试系统，内安装功能强大的 DaqHunter采集分析软件。测试测量前根据需求可对DSC-2200的信号调理模块和DDR-1500内的AD,DA进行配置，可对每个通道数据的保存、采集速率、数据转换、显示方式等参数设置。通过以太网口下载DSC-2200配置参数。DDR-1500带有便携式的键盘和鼠标及液晶显示屏。图1 是 DDR-1500/DSC-2200系统 的框图

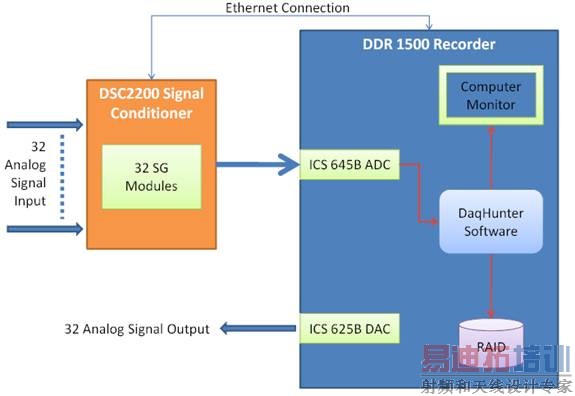

图1 GE  DDR-1500/DSC-2200系统

　　2.产品特点

　　GE DDR-1500/DSC-2200系统包括一个前端信号调理DSC-2200系统和数据采集系统DDR-1500。根据测试测量现场的情况，DSC- 2200可固定安装或放置在方便测量信号接入的地方。DDR-1500是便携式的测试设备，可固定安装或放置在方便操作的地方。DSC-2200和 DDR-1500通过2根扁平电缆和1根网线连接，简洁的连接方式易于测试。

　　DSC-2200 是GE 提供的一款可用于加速度信号、应变信号、压力信号、位移信号、转速信号测量系统的信号调理系统。DSC-2200本身是一个带有处理器和信号调理模块的独立系统，其可选的模块配置方式，可满足多种测试测量要求。其中的DSC-2220模块用于桥路信号调理，DSC-2240块用于ICP信号调理。

　　DDR-1500是便携式数据采集测试系统，便于携带和操作。WinXP操作系统，内配 ICS- 645、24Bit、32通道 Over Sampling ADC PCI板 ，每通道2.5MHz 采集速率  。同时选配DA输出卡ICS- 625B、24Bit  、32通道、288KHz/ch 。预装DaqHunter采集分析软件、DSC-2200信号放大、滤波、调偏、调零配置软件、LabVIEW测试例程、DA,AD卡测试例程。

 　　DDR-1500还提供了丰富的I/O接口，如串口，网口，键盘/鼠标，VGA，USB等。以及250GB的硬盘用于存储数据，用户可用DAqHunter设置每个通道数据的存贮方式。GE 在出厂前已有完整的例程设置，用户可根据需求更改设置。可以选择100-240V AC或18-30VDC供电方式。

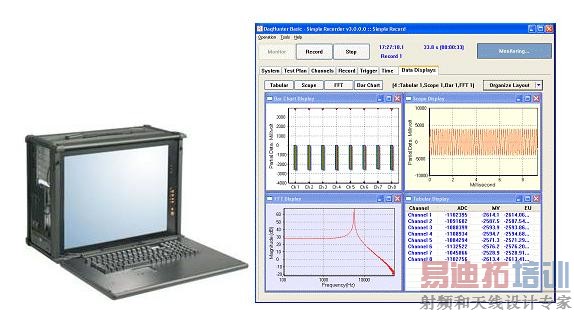

图2 DDR-1500数据处理

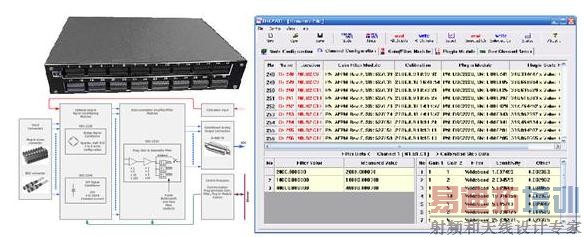

图3 DSC-2200前端信号处理

　　结论

　　GEDDR-1500高性能测试测量分析系统不仅能够提供高精度的AD,DA能力和丰富的软件分析特性、多功能数据回放，还具备前端非标准信号处理、过滤、放大等能力。它符合在实验室标准分析测量仪器 的特性，同时可适合在各种工业现场等环境下使用。

　　目前DDR-1500高性能测试测量系统应用领域涵盖声纳、振动分析、数字音频和精密测试、测量等。国内有些测试测量实验室已把DDR-1500/DSC-2200平台选为一个标准信号测试仪。同时此系统已成功应用在半实物测量仿真、验证平台及测量数据分析、评估系统。 GE IP会根据用户的需求不断提高DaqHunter采集分析软件的性能，同时灵活的选配测试测量硬件。
