依靠Visual Basic运行的信号发生器

　　测试应用经常需要时钟信号。你可以不使用函数发生器，可以仅用两片IC来构建可编程时钟发生器。然后可以用Visual Basic应用软件来控制时钟发生器，该软件可处理频率设置，提供互动显示，并通过PC的串口来对电路编程。（可用以下链接下载该软件： www.tmworld.com/file/9775-1209_WEB_Idea_app.zip）。

　　图1中的时钟发生电路使用了LTC6904型1kHz~68MHz可编程振荡器。它在整个频率范围内提供的频率准确度为1.1%，具有足够大的电源电压。一节9 V电池为电路供电。78L05线性稳压器把电池电压降至5 V来为电路供电。该电路添加了一个施密特触发器输出缓冲器来隔离LTC6904的输出，并把电流驱动能力从大约4 mA提高至50 mA。

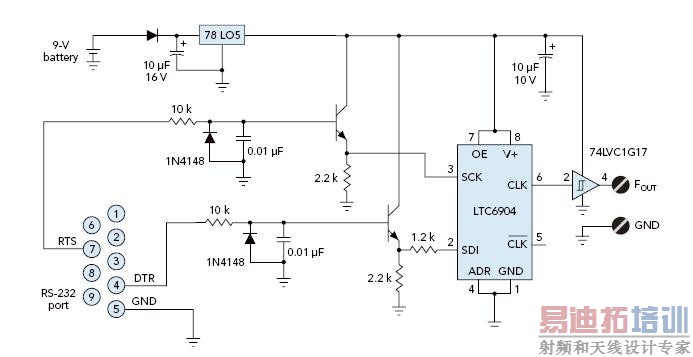

图1，可编程频率发生IC是基于PC的时钟发生器的核心。

　　LTC6904使用双线I2C协议来做编程。软件分别用4号和7号连接引脚上的RS-232 DTR（数据端子就绪）信号和RTS（发送请求）信号来把串口连至LTC6904。可用软件来选择时钟发生器的输出频率和PC的串口（1至6）。

　　LTC6904配备了16个频率块，每个块的分辨率均为1024个步长。控制窗口（图2）左下角的旋钮为LTC6904加载100个索引步长，而右侧的旋钮则按单一内部步长来索引输出频率。

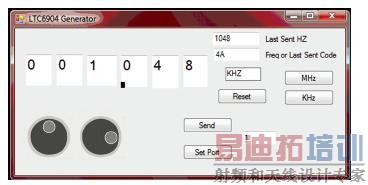

图2，可下载的Visual Basic应用软件使你能设定电路的输出频率并选择串口。

　　当你改变旋钮设置时，你将在数字显示器中看到新频率。当你按“发送”按钮时，软件将计算出16个频率块中最接近新频率的那个块，并计算索引值。代码然后将在显示该频率的同时，通过串口把新的频率数据发送给LTC6904。

　　软件使用下式来计算频率：

　　其中1kHz ≤频率≤ 68MHz，OCT是用于在16个频率块中选择某个块的4位代码(0–15)，DAC是在选定的块内部选择频率的10位代码(0–1023)。
