城市污水管网数据采集监控解决方案

英硕公司运用PCC开放灵活的网络通信功能，为安徽某城市的污水管网提供了如下成功的数据采集/通信解决方案：

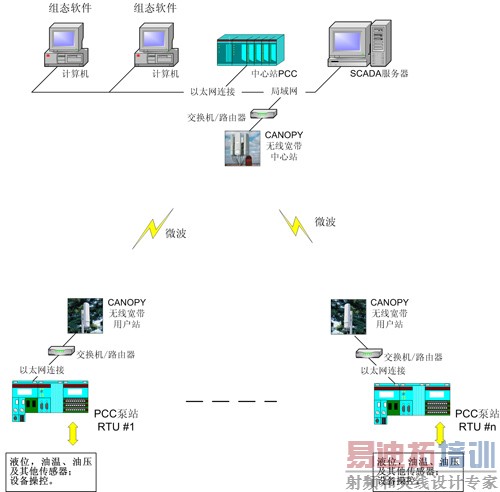

该系统由多个分布于城市各处的污水泵站和数据中心构成，各个泵站及数据中心站均布置了PCC进行现场的数据采集和数据存储，系统依靠灵活的网络通信方式，将各个泵站的液位，油温、油压及其他传感器的信息实时地传送到中心站，并且中心站可以实时、可靠的对泵站设备进行操控。系统结构图如下所示：

各个分站及中心站的PCC不仅具有数据采集和通信能力，而且可以对本地历史数据进行容量可设定的存储，以满足随后可能的数据追忆和复现要求。

上述系统采用无线宽带通信，空中数据传输带宽可达10Mbps，不仅可以实时传输控制信息，而且可以传输画面流畅的数字视频监控信息。

本系统所采用的无线宽带通信的主要技术指标如下：

- 工作频段：5.725GHz～5.825GHz
- 信道带宽：20MHz
- 发射功率：1w
- 数据通信速率：10Mbps
- 距离：内置天线：3.2Km
外接天线：16～32Km
- 网络接口： 10/100 BaseT 半/全双工以太网
- 协议： Ipv4, UDP, TCP, ICMP, Telnet, HTTP, FTP, SNMP, DES
- 网络管理： HTTP，Telnet，FTP，SNMP
- 电源： 24VDC
- 环境温度： -30～+55 摄氏度
- 湿度：100%
- 风力：190Km/小时
- 体积：30cm x 8.6cm x 8.6cm
- 总重量：3Kg

作为远程通信的备份方案，该系统还支持采用ADSL宽带进行数据传输的技术架构：

本系统中心站采用一套PCC作为“数据收集器”，将各个泵站的实时状态与控制信息映射到中心站本地，利于方便，可靠并且是标准地同上位计算机组态软件信息连成一体。本系统采用标准组态软件开发实时监控画面，操作监控直观、友好，通过PCC所提供的标准的OPC服务器程序，与PCC的过程数据连接，将所有现场数据、状态实时显示在组态画面上。

由于本系统采用了标准的面向以太网的通信技术，除上述两种实现介质以外，整个系统还可以架构在数字光纤宽带网络上，这对于日后系统随着城市规模的扩展，而选择方式灵活的网络结构扩展有着十分重要的继承意义。
