基于CPCI总线的测井数据采集板卡的设计
摘 要: 介绍了一种基于CPCI总线的测井数据采集智能IO板卡的设计,包括数据采集、数据处理、板卡自诊断等功能。板卡结合具体应用环境设计滤波电路对敏感干扰信号进行有效的滤除,使用高性能A/D、FPGA和DSP做数据采集处理,高带宽CPCI总线进行传输数据,为测井数据采集设计提供了一套可行的硬件设计方案。
关键词: 测井数据; 数据采集; CPCI; FPGA; A/D
随着数字化与测井技术的发展,对测井系统的稳定性、可靠性、兼容性、可升级性等性能提出了更高的要求,本文提出了一种适用于测井系统设备的CPCI(Compact PCI)高性能数据采集板卡硬件设计方案,能够有效地处理来自井下的复杂信号,并通过256 MB/s 高速CPCI总线桥接到主控设备。
本板卡实现的主要功能是井下Encoder(深度脉冲)、Tension(张力)、MMD(Magnetic Mark Detection)和CCL(Casing Collar Locator)等信号的实时采集,采集数据在DSP中完成预处理,通过CPCI总线送入主控制器分析使用,此外,板卡还实现上电自诊断,关键数据在FRAM中的及时存储,RS232 串口定时发送深度数据和接收控制命令等其他功能。
1 板卡总体结构
整个板卡由FPGA、PCI桥片、DSP、A/D和D/A五大部分组成,其中FPGA选用Altera公司高性能低功耗Cyclone III系列芯片,PCI桥片选用PLX公司32 bit 66 MHz PCI9056芯片,DSP选用TI公司TMS320F2812芯片,A/D选用ADI公司16 bit 200 kS/s高精度高速采集芯片AD974,板卡结构框图如图1所示。该板卡工作过程是:板卡上电后,PCI9056向FPGA发出指令控制D/A产生诊断信号,诊断信号经由板卡各级模拟通路后环回到FPGA,然后FPGA把采集到的诊断信号送入DSP,DSP再通过FPGA把数据送回CPCI总线,完成整个板卡硬件的自诊断。自诊断完成后,D/A处于非工作状态,各信号由井下电缆送入,经过多级滤波放大后进行A/D采集,FPGA完成Tension、MMD和CCL等信号的采集和Encoder信号的处理,最终把数据送入DSP进行预处理,经DSP处理好的数据由CPCI总线送回主控制器。
2 板卡硬件设计
2.1 FPGA控制器的总体设计
本板卡的数字系统共有2个主控制器,分别为数据采集板卡上的DSP和CPCI总线上的CPU主控机,板卡使用PCI9056桥片实现CPCI总线与局部总线间的转化, DSP与CPCI总线通过中断方式实现数据交换。其中FPGA调用QUARTUS软件自带IP核实现32 KB双口RAM,并把双口RAM分成大小相等的两部分,一部分用于CPCI总线向DSP传输数据,另一部分用于DSP向CPCI总线传输数据,避免了总裁的使用和数据的丢失。FPGA作为数据采集板卡数据中转站的同时,主要实现A/D数据的采集,Encoder脉冲信号的去抖动处理、计数和相位判断。FPGA实现功能框图如图2所示。
2.2 A/D数据采集模块设计
Tension、MMD和CCL等信号均是来自井下的低频微弱小信号,并且由于井下环境复杂,信号容易被干扰,处理不当容易造成数据失效,所以本板卡对三种信号在模拟电路上做了多级滤波放大处理。经实际环境测试,三路信号的主要输入干扰集中在60 Hz以上,因此在输入端设计40 Hz、70 Hz和120 Hz三阶RC滤波电路做前级滤波处理,使滤波器具有窄的过渡带,有效的滤除60 Hz以上的干扰信号,避免干扰信号进一步放大无法滤除,图3(a)为前级滤波电路的频谱特性仿真结果。为了便于信号的采集,需设计运放电路将信号放大至A/D量程范围,这就不可避免会引入PCB、运放等造成的中高频噪声,所以在信号进入A/D前做了进一步有源滤波处理,图3(b)为有源滤波器的频谱特性仿真结果。实际测试结果也证明经过多级滤波,电路抗干扰能力明显增强。
本设计选用了高速高精度ADC AD974芯片,在4个通道间以轮询方式进行采样,每个通道的实际采样转换率为50 kS/s,在FPGA中设置一个数据更新寄存器,进行每一次数据采集完成的实时跟踪。此种工作方式是否能可靠稳定地采集数据关键有两点,一是外部时钟频率是否适中,本设计采用12 MHz的频率,二是要保证A/D内部的采样时间(Acquisition Time)不能小于1 μs,并且4个通道在轮询切换时,地址锁存信号WR1和WR2要在采样前一个周期设置完成。

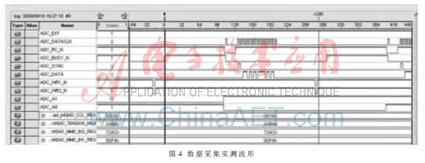

AD974在板卡上电后用Quartus II SignalTap实时观测的时序如图4所示。其中ADC_A0和ADC_A1为A/D4个通道地址编码信号,ADC_WR0_N和ADC_WR1_N为地址锁存信号,低电平有效,当前锁存地址作为下一次采集通道有效地址。当ADC_RC_N信号置为低电平时A/D开始将采集到的模拟信号向数字信号转换,并在此时送出一个时钟周期的ADC_DATACLK信号,使能A/D同步信号,此时如果A/D空闲则ADC_BUSY_N信号自动拉低,表示A/D已经开始转换数据,随后将ADC_RC_N置高并送出采样时钟信号,便可在ADC_DATA上开始读前一次转换完成的数据。当本次A/D数据转换完成后ADC_BUSY_N信号将自动置高,表明A/D本次转换完成,进入下一次模拟信号采样。
2.3 Encoder信号处理模块设计
Encoder信号在实际设备上分为两路信号,分别为A信号和B信号,当井下设备上提时A信号相位超前B信号90°,当井下设备下放时A信号相位滞后B信号90°,脉冲信号的数量体现测井设备在井下的深度,此信号是测井系统的重要信号之一,如果测量不准, 可能会导致测井资料作废, 甚至带来生产事故。实测Encoder信号从井下设备传送到地面时,会有尖峰脉冲干扰引入,所以本板卡在硬件上采用RC无源滤波器去除信号的尖峰脉冲,通过FPGA在软件上对信号进行去抖动处理、计数和相位判断,能够准确计数并与系统时钟同步。

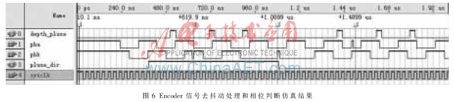

FPGA中对Encoder脉冲信号的去抖动处理和相位判断设计电路见图5,其中depth_pluse为去抖动后的脉冲信号,结合depth_dir完成脉冲计数,当depth_dir为正时,计数脉冲自加,depth_dir为负时,脉冲计数自减。本文用QUARTUS软件自带仿真工具对Encoder信号做的仿真波形,见图6,如波形所示,在时间节点619.9 ns、1.069 9 μs和1.489 9
μs处分别对A信号和B信号加入了干扰脉冲,但结果表明本设计可以对干扰脉冲完全滤除。
本文给出了一种高性能测井数据采集板卡的设计方法,板卡在设计中,模拟部分采用多级滤波、高精度A/D,使得数据采集稳定可靠,Encoder深度脉冲信号在硬件滤波的基础上做了软件优化处理,明显增强了抗干扰能力,数字部分采用FPGA和DSP相结合,使板卡具有很高的灵活性、可靠性和可升级性。经大量测试,板卡运行稳定,并在实际系统中得到应用。
参考文献
[1] PICMG. Compact PCI specification 2.0 R3.0, 1999.
[2] PLX Technology Inc. Compact PCI 9056RDK-860 Hardware Reference Manual Version 1.1. 2004.
[3] PLX Technology Inc. PCI 9056 Data Book Version 1.2. 2008.
[4] ALTERA Inc. Cyclone III Device Handbook Version 2.1. 2008.
[5] ALTERA Inc. Cyclone III Device Datasheet Version 2.2. 2008.
[6] Texas Instruments Inc. TMS320C2812 Digital Signal Processors Data Manual. 2007.
[7] Analog Devices Inc. AD974 Datasheet. 1999.
[8] 党瑞荣,汤小松,苗强. 基于DSP和FPGA的测井数据采集系统的设计 [J]. 石油仪器, 2008,22(2):83-88.
[9] 吴爱平, 付青青. 基于FPGA 的测井深度系统设计[J].长江大学学报(自科版), 2006,3(4):102-104.
