Maxim推出用于超声检测的汽车应用SoC

录入:edatop.com    点击:

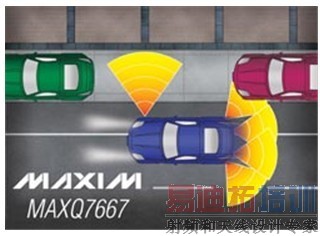

     Maxim推出MAXQ RISC微控制器产品线的最新成员:用于超声检测的混合信号微控制器SoC (片上系统) MAXQ7667。作为一个高集成度的DAS (数据采集系统),该款SoC为弱信号的远距离测量或多目标识别应用提供高性价比方案。器件集成的功能允许设计人员为成本敏感的传感器信号调理系统增添智能化功能。MAXQ7667针对EPA (电子泊车辅助)和PDC (泊车距离控制)等汽车传感器系统" title="汽车传感器系统">汽车传感器系统" title="汽车传感器系统">汽车传感器系统进行了优化,该器件还非常适合需要位置测量的工业处理、自动化及手持式应用。

   该款7mm x 7mm器件集成了精确测量位置所需的主要功能模块,包括突发信号控制(脉冲传输)、模拟回波接收、数字信号处理以及微控制器。这种先进的集成架构降低了系统成本,便于传感器的安装。

  MAXQ7667具有可编程突发频率发生器,用于补偿变送器的容差、根据温度调整频率、以及实现诊断功能。可编程突发信号和占空比可以根据环境条件优化功率。回波接收通路包括可变增益放大器、16位Σ-Δ ADC、用于消除OOB (带外噪声)的数字带通滤波器,此外还包括带有低通滤波的数字解调器,以构建回波包络。通过一个可产生中断的16位门限检测器实现回波检测,该检测器的门限和滞回电平可编程设置。这款微控制器可用于进一步的信号处理,或者作为门限检测器使用。



  该款集成的16位、16MIPS微处理器支持32KB闪存、4KB数据RAM和8KB固定用途ROM。微控制器可以编程进行参数动态优化、根据时间和噪声调节门限、优化频率以实现与变送器的匹配、以及根据目标位置调节功率和门限。其它性能包括一个用于诊断和温度测量的通用ADC、带有寻址功能的LIN兼容UART、3个带有中断功能的通用定时器、一个系统定时器、带有中断功能的通用I/O、以及单电源供电方式。



  MAXQ7667提供节省空间的48引脚LQFP封装,工作在-40°C至+125°C汽车级温度范围。可提供评估套件以加速设计进程。评估套件包含评估电路板和基于PC的IDE (集成开发环境),其中包括调试器、编译器/连接器、限时使用版本的IAR C编译器和仿真器。另外,Maxim网站提供了很多关于MAXQ系列产品使用的应用笔记和软件实例(china.maxim-ic.com/MAXQ)。
