NI多功能数据采集

录入:edatop.com    点击:

目录

  1. M系列
  2. S系列
  3. R系列智能数据采集
  4. 多功能产品比较

NI多功能数据采集(DAQ)设备在单个设备上集成了模拟I/O、数字I/O和计数器/定时器。

NI提供了多个系列的多功能数据采集产品,满足您不同价格和性能的需求。它们都能够提供高质量的测量、卓越的软件集成和受到获奖肯定的服务与支持。

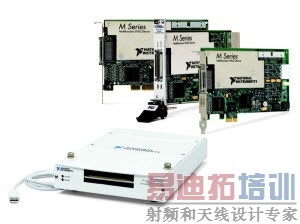

M系列

NI M系列数据采集设备 基于全新的革命性体系架构为数据采集硬件性能设定了新的标准。它不仅集成了最先进的可用的商业技术,还通过全新地设计改进,在性能、精度和通道密度上有了极大的提升。

  • NI-STC 2——定制的应用程序专用集成电路(ASIC)可用于控制系统定时
  • NI-MCal——革命性的校准和线性化系统方法
  • NI-PGIA 2——定制的增益放大器

参阅M系列数据采集设备

S系列

NI S系列数据采集设备 提供了同步采样模拟输入。所有S系列设备都建立在多个模拟数字转换器(ADC)体系结构下,相比于多路复用设备,提供了卓越的总吞吐量和更高的单通道采样速率。

S系列设备是瞬态记录和分析应用的理想选择,例如超声波、弹道、声学、高能物理、雷达或任何需要保持相位关系的应用。

参阅S系列数据采集设备

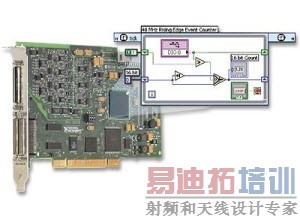

R系列智能数据采集

NI R系列智能数据采集设备 是多功能数据采集设备,能够进行用户自定义的板载处理以及完成灵活的I/O定时与触发任务。

NI R系列设备并非使用既定功能的ASIC控制设备功能,它提供了一块现场可编程门阵列(FPGA)芯片用于板载处理和灵活的I/O操作。您可以使用LabVIEW FPGA模块,通过建立NI LabVIEW程序框图完成对FPGA的配置。程序框图在硬件中运行,您可以直接即刻地完成对所有I/O信号的控制。

使用R系列设备和LabVIEW FPGA,您可以配置用户定义的硬件,用于需要精确定时和控制的一系列应用,例如:

  • 带有板载处理的数据采集
  • 高速模拟控制回路和离散控制回路
  • 脉冲宽度调制(PWM)和编码接口
  • 用户定义的数字通信协议
  • 高达64位分辨率的自定义计数器
  • 40 MHz硬件定时决策

参阅R系列智能数据采集设备

多功能产品比较

特性

M系列

S系列

R系列

模拟输入

最大通道数

80

8

8

最大采样速率

1.25 MS/s*

10 MS/s

750 kS/s

同步采样

不支持

支持

支持

模拟输出

最大通道数

4

4

8

最大更新速率

2.8 MS/s

4 MS/s

1 MS/s

数字I/O

最大通道数

48

24

160

硬件定时

支持

部分

支持

计数器/定时器

2

2

160**

定时与触发

设备间同步

部分

支持

支持

数字触发

支持

支持

支持

模拟触发

部分

部分

支持

高级自定义定时与触发

不支持

不支撑

支持

总线

PCI、PXI、
PCI Express、
PXI Express、
USB

PCI、PXI、
PXI Express

PCI、PXI

* 单一通道速率。总速率最大为1 MS/s

**在LabVIEW FPGA中可将每条数字线定义为计数器
