CMOS 像传感器芯片OV5017及其应用

　　摘  要： 阐述了CMOS图像传感器的一般特征,详细介绍了CMOS黑白图像传感器芯片OV5017的性能与使用特点,讨论了OV5017在图像采集中的应用。

　　关键词： CMOS图像传感器  OV5017  图像采集

1 CMOS图像传感器的一般特征

　　目前,CCD(电荷耦合器件)是主要的实用化固态图像传感器件,它具有读取噪声低、动态范围大、响应灵敏度高等优点。但CCD技术难以与主流的CMOS技术集成于同一芯片之中。这样,诸如定时产生、驱动放大、自动曝光控制、模数转换及信号处理等支持电路就不能与像素阵列做在同一芯片上,以CCD为基础的图像传感器难以实现单片一体化,因而具有体积大、功耗高等缺点。

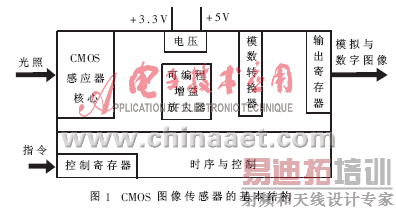

　　CMOS图像传感器是近几年发展较快的新型图像传感器,由于采用了相同的CMOS技术,因此可以将像素阵列与外围支持电路集成在同一块芯片上。实际上,CMOS图像传感器是一个较完整的图像系统(Camera on Chip),通常包含:一个图像传感器核心、单一时钟、所有的时序逻辑、可编程功能和模数转换器。其基本结构见图1。与CCD相比,CMOS图像传感器将整个图像系统集成在一块芯片上,具有以下优点:

　　(1) 体积小、重量轻、功耗低;

　　(2) 编程方便、易于控制;

　　(3) 平均成本低。

2 OV5017的性能与特点

2.1 OV5017的基本性能

　　OV5017是美国OmniVision公司开发的CMOS黑白图像传感器芯片,该芯片将CMOS光感应核与外围支持电路集成在一起,具有可编程控制与视频模/数混合输出等功能,其输出的视频为黑白图像,与CCIR标准兼容。

OV5017芯片的基本参数为:

　　(1)图像尺寸4.2mm×3.2mm,像素尺寸11μm×11μm;

　　(2)信噪比SNR>42dB;

　　(3)帧频50时,最小照度为0.5lux@f1.4;

　　(4)帧频50时,峰值功耗小于100mW。

　　OV5017输出模拟视频信号,格式为逐行扫描。OV5017内部嵌入了一个8bit的A/D,因而可以同步输出8位的数字视频流D[7..0]。在输出数字视频流的同时,还提供像素时钟PCLK、水平参考信号HREF、垂直同步信号VSYNC,便于外部电路读取图像。

OV5017的像素阵列为384×288,分为16×16的子块,每个子块大小为24×18,可以在整个图像的局部开窗,输出窗口中的图像。

2.2 OV5017的编程功能

　　OV5017具有丰富的编程控制功能,其图像帧频、曝光时间、增益控制、Gamma校正、图像开窗等均可通过对芯片内部寄存器的读写进行设置,数字视频流的输出也必须通过对寄存器的读取才能实现。

　　芯片内部有11个8位寄存器,通过对地址线A[3..0]的设置来选择寄存器,通过读写数据线D[7..0]来读取或设置寄存器。在对寄存器进行读(或写)时,应使片选CSB与输出使能OEB(或写使能WEB)有效。

　　地址号10xx的寄存器为视频数据端口,它是只读的,当选中并读取它时,芯片向外输出数字视频流。

　　地址号0000的寄存器为状态寄存器,它是只读的,反映芯片的某些状态。

　　地址号0001的寄存器为帧控制寄存器,它是只写的,用于控制帧与行的同步信号。

　　地址号0010的寄存器为曝光控制寄存器,它是读写的,可选择自动曝光,也可选择手工曝光。曝光时间控制在1帧至1/100帧之间。

　　地址号0011的寄存器为增益控制寄存器,它是读写的,当手工曝光时,增益控制在0～18dB之间。

　　地址号0100的寄存器为帧频控制寄存器,它是读写的,帧频控制在50～0.5fps之间。

　　地址号0101的寄存器为杂项控制寄存器,它是读写的,负责设置Gamma校正、图像镜象、背景光补偿、图像锐化等功能。

　　地址号0110与0111的寄存器为窗口控制寄存器,它们均是读写的,负责设置窗口的水平尺寸、水平位置、垂直尺寸、垂直位置,以确定图像中的一个窗口。

　　地址号1110与1111的寄存器保留,用于测试。

2.3 数字图像的输出

　　OV5017中数字视频流的输出必须通过对芯片内视频数据端口,即地址号为10xx的寄存器的读取来实现。其步骤为:

　　(1)设置地址总线A[3..0]为10xx;

　　(2)使能片选CSB与输出使能OEB。

　　若需输出局部图像则应事先设置窗口控制寄存器。

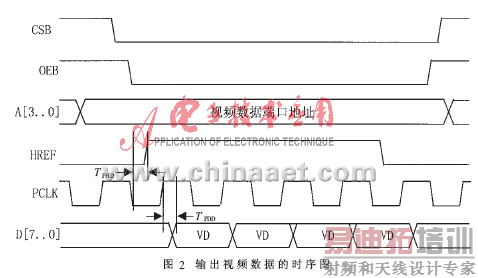

　　数字视频流输出的时序如图2所示。图中,

    T_PHD:PCLK下降沿至HREF有效,最大25ns;

　　T_PDD:PCLK上升沿至视频数据有效,最大25ns;

　　V_D：视频数据。

　　因篇幅所限,这里仅给出图像一行中4个像素输出的时序。根据图2所示时序,外部电路就可以读取芯片输出的图像数据。

3 基于OV5017的图像采集系统　

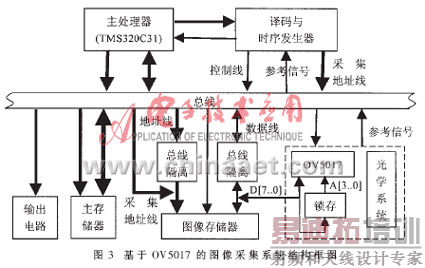

　　基于OV5017的图像采集系统结构如图3所示。

　　在本系统中,OV5017作为系统的图像传感器,其内部将获取的图像采样量化,在外部逻辑的控制下输出数字图像,存入图像存储器。这里,OV5017的管脚A[3..0]与D[3..0]复用共同的外部数据线,因此加一个锁存器将它们分开。在读写OV5017的内部寄存器时,需分两个操作进行,即先选择寄存器,再读写该寄存器。同时,为避免总线冲突,TMS320C31的低8位数据线与OV5017的数据线之间和TMS320C31的地址线与采集地址线之间各加了一个总线隔离。

　　系统读取图像的过程为:

　　(1)对译码与时序发生器初始化;

　　(2)视需要设置OV5017的内部控制寄存器,如曝光控制、增益控制、窗口控制等;

　　(3)选择OV5017的视频数据端口,即寄存器10xx;

　　(4)TMS320C31向译码与时序发生器发信号,通知开始采集图像;

　　(5)译码与时序发生器使能总线隔离,并根据OV5017输出的参考信号,即VSYNC、HREF与PCLK,生成图像存储器的片选、写及地址信号。这样数字图像即以连续的方式存入图像存储器中;

　　(6)TMS320C31向译码与时序发生器发信号,通知停止采集图像,OV5017则停止输出数字图像。

　　在图像采集过程中,TMS320C31可访问除图像存储器与OV5017以外的其他存储器或端口。

　　该系统由于省略了A/D等器件,因而具有结构简单、体积小、功耗低等优点。同时,由于OV5017内部嵌入曝光、增益、开窗等控制电路,并且编程方便,这就提高了采集系统在功能上的灵活性。本系统适合于监控、多媒体等应用范围。

参考文献

1 OV5017技术资料.OmniVision Technologies公司,1997.10

2 JOSH PINE.CMOS图像传感器的设计考虑.电子产品世界,1999(8)

3 李 兵.CMOS芯片数字图像系统.电子产品世界,1999(7)
